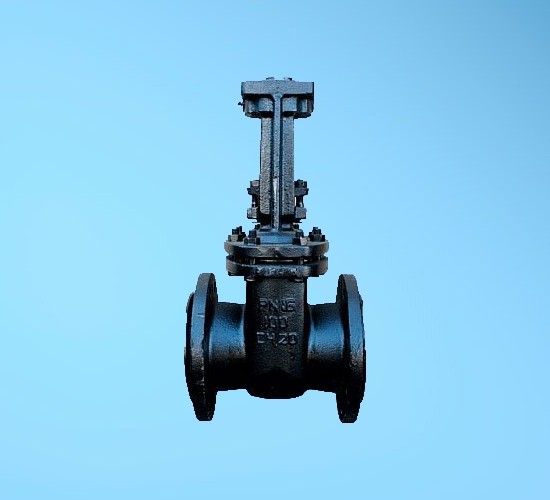

Задвижка 30ч906бр ДУ 250

Добавить отзыв

Под заказ

Short Description



Описание

Подробности

                                                            Задвижка 30ч906бр

Задвижки чугунные 30ч906бр используются в трубопроводах для холодной и горячей воды, а также в теплоснабжении. В отличие от 30ч6бр, задвижки 30ч906бр предназначены для перекрытия потока рабочей среды с помощью электропривода. В остальном задвижки 30ч906бр имеют сходные с ручными технические характеристики. Задвижки 30ч906бр рассчитаны на номинальное давление 10-16 атм. и температурный режим до 225оС. Они так же используются в малоэтажной застройке, и срок их эксплуатации редко превышает 10 лет.

Управление задвижками 30ч906бр с помощью электропривода позволяет дистанционно осуществлять перекрытие или открытие потока рабочей среды по трубопроводу с места пульта оператора или с щита управления в машинном зале. Это повышает оперативность вмешательства эксплуатационных или ремонтных служб в работу системы трубопроводов. Использование электроприводных задвижек 30ч906бр особенно актуально на удалённых или труднодоступных участках инженерных сетей.

Основные технические характеристики задвижки 30ч906бр

Тип: задвижка чугунная под электропривод

Маркировка: 30ч906бр

Диаметры условного прохода: 100, 150, 200, 250, 300, 400 мм

Максимальное рабочее давление: 10 кгс/см2

Материал корпуса : чугун

Материал уплотнения затвора : латунь

Уплотнение шпинделя : сальниковая набивка

Рабочая среда : вода, пар

Тип присоединения : фланцевый по ГОСТ 12815-01

Способ управления : электропривод

Класс герметичности ГОСТ 9544-2005 : D

Максимальная температура рабочей среды: 225 °С

Устройство и принцип работы задвижек 30ч906бр

Крышка крепится к корпусу с помощью болтов и гаек, зажимающих паронитовую прокладку, расположенную  между ними. Для предотвращения прохода рабочей среды между крышкой и шпинделем помещена сальниковая набивка, поджимаемая сальником с помощью болтов и гаек. Затвор состоит из двух дисков с завальцованными  латунными  уплотнительными кольцами и стальной распорной осью ,с компенсирующими прокладками между ними, которые обеспечивают регулировку прилегания уплотнительных поверхностей и возможность восстановления необходимой посадки при последующем ремонте. Закрывание задвижки 30ч906бр происходит при помощи электропривода. Шпиндель через втулку получает поступательное движение и перемещает диски вниз на закрытие.

Схема задвижки 30ч906бр под электропривод

 задвижки 30ч906бр под электропривод - схема

Основные материалы конструкции

  1. Корпус — Сч 18 ГОСТ 1412-85
  2. Крышка — Сч 18 ГОСТ 1412-85
  3. Диски — Сч 18 ГОСТ 1412-85
  4. Клин — Сч 18 ГОСТ 1412-85
  5. Шпиндель — Сталь 45 ГОСТ 1050-88
  6. Набивка уплотнительная — АП-31 ГОСТ 5152-84Е
  7. Крышка сальника — Сч 18 ГОСТ 1412-85
  8. Корпус бугельного узла — Сч 18 ГОСТ 1412-85
  9. Упорный подшипник
  10. Пятикулачковая муфта — Латунь Ц38Мц2С2 ГОСТ 17711-93
  11. Упорная гайка — Сч 18 ГОСТ 1412-85
  12. Прокладка под крышку — Паронит ПОН ГОСТ 481-80



Характеристики

Характеристики

Диаметр условный,мм 250
Рабочая среда Вода, Пар
Температура среды, °C до +225
Рабочее давление, МПа 1,0
Способ крепления Ф
Масса, кг 242
Строительная длина, мм 450
