ФНГ
Описание | ||||||
---|---|---|---|---|---|---|
|
450 | 22.5 | 960 | 75 | 1455 | 2582х934х956 |
|
400 | 18.5 | 960 | 75 | 1455 | 2582х934х956 |
|
360 | 15 | 960 | 75 | 1455 | 2582х934х956 |
|
800 | 33 | 1000 | 160 | 2050 | 2627х1080х1043 |
|
720 | 26.5 | 1000 | 132 | 2445 | 2627х1080х1043 |
Насосы ФНГ
Насосы фекальные ФНГ используются для транспортировки сточных вод — как бытовых, так и промышленных. В жидкости, перекачиваемой с помощью насоса ФНГ, могут содержаться абразивные частицы размером до 10 мм, их концентрация не должна быть больше 1% от объёма транспортируемой среды.
Предлагаемые агрегаты могут долгое время работать в среде фекальных масс, отличающейся повышенной агрессивностью. Значение pH (водородного показателя) среды может варьироваться от 6 до 8,5. Температура жидкости, перекачиваемой с помощью насоса ФНГ, может достигать 85ºС, её плотность не должна быть выше 1050 кг/м3. Максимальное допустимое значение кинематической вязкости среды — 1 сСт.
Чаще всего насосы фекальные ФНГ применяются в жилищно-коммунальном хозяйстве — для транспортировки сточных вод. Кроме того, возможна их эксплуатация в ряде отраслей промышленности для перекачивания загрязнённых жидкостей. Многообразие вариантов применения этих устройств обеспечивает стабильно высокий спрос на них.
Особенности конструкции

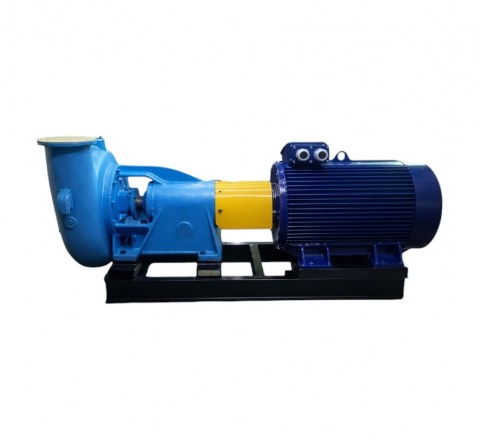

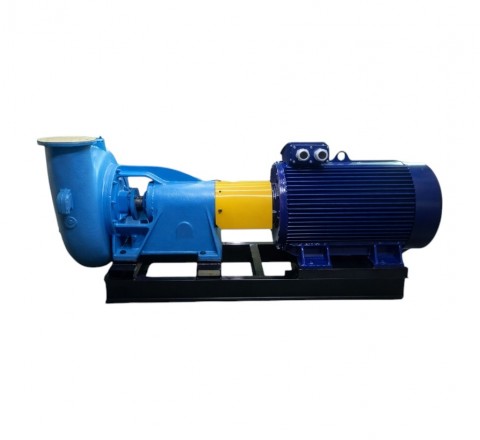

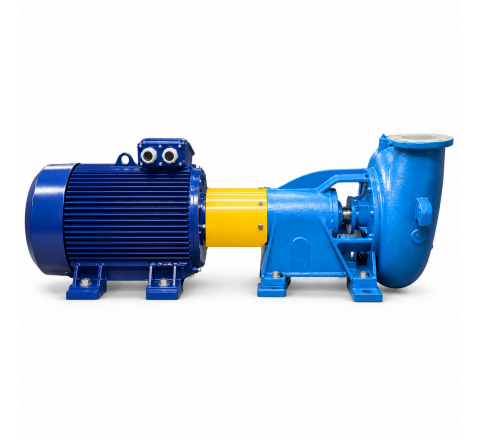

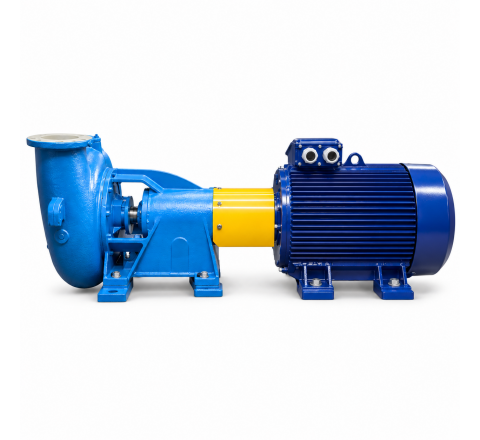

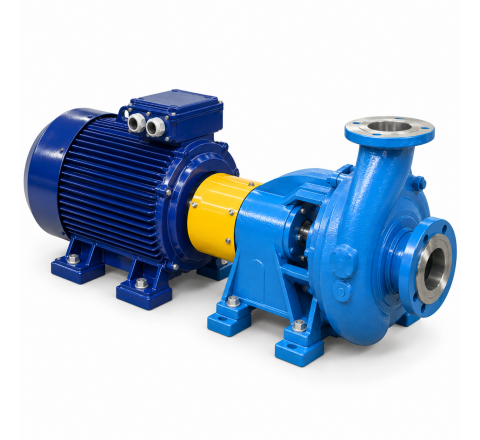

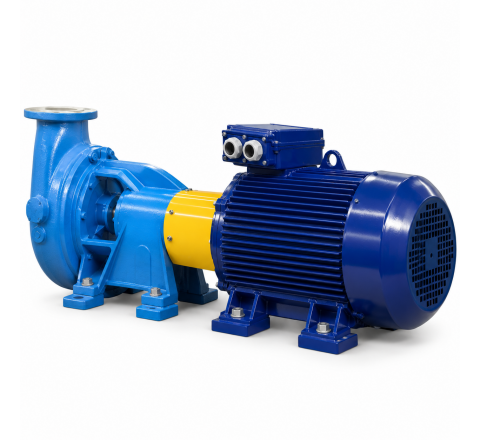

Насос фекальный ФНГ представляет собой одноступенчатый консольный агрегат центробежного типа. Он приводится в действие электродвигателем, соединяемым с ним посредством муфты.
При эксплуатации насос ФНГ располагается горизонтально и не погружается в жидкость.
Для изготовления насосной камеры используется серый чугун. Эта часть представляет собой так называемую улитку (спирально-кольцевой отвод). Внутри расположено чугунное рабочее колесо, создающее разряжение на входе и повышенное давление (напор) на выходе. Для герметизации системы используется двойное сальниковое уплотнение.
При необходимости насос может быть оснащён взрывозащищённым двигателем. В этом случае появляется возможность эксплуатации агрегата в помещении с повышенным риском возникновения пожара или взрыва.
Расшифровка маркировки
Аббревиатура «ФНГ», с которой начинается маркировка насоса, расшифровывается как «фекальный насос, располагаемый горизонтально».
Первое число в маркировке насоса ФНГ представляет собой значение его номинальной подачи, выраженное в м3/ч.
Второе число (оно записывается после дроби) — это значение напора насоса, выраженное в м.
После чисел может указываться буква «а» или «б». Её наличие информирует об использовании рабочего колеса с уменьшенным диаметром. Если буквы нет, диаметр колеса — номинальный.
