2НВР

2НВР

Сортируется по возрастанию. Установить по убыванию

7 шт.

Описание Q Подача
(м3/ч)
H Напор
(м)
n Частота
(об/мин)
N Мощность э/д
(кВт)
Масса
(кг)
Габариты
L х B х X (мм)
Есть в наличии
Под заказ
Нет Нет 5000 2 224х70х118
Есть в наличии
Под заказ
0.12 0.04 4500 4 290х150х150
Есть в наличии
261 500 руб.
Нет Нет 1500 210 1080х330х530
Есть в наличии
92 400 руб.
Нет Нет 1500 26 555х170х280
Есть в наличии
98 600 руб.
Нет Нет 1500 26 555х170х280
Есть в наличии
137 600 руб.
Нет Нет 1500 100 850х300х400
Есть в наличии
146 300 руб.
Нет Нет 1500 100 850х300х400

Сортируется по возрастанию. Установить по убыванию

7 шт.

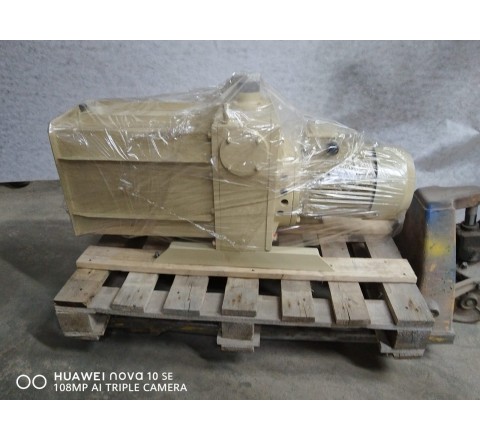

Насосы 2НВР

Вакуумные насосы 2НВР используются для выкачивания воздуха, парогазовых смесей, паров и газов, не проявляющих агрессивности к материалам, из которых изготовлены эти агрегаты. Откачивание производится из герметичных сосудов с предварительной очисткой транспортируемой среды от загрязнений и капельной влаги.

Сфера применения насосов 2НВР чрезвычайно широка. Они используются практически во всех областях деятельности, в которых необходимо получить вакуум. Эти агрегаты эксплуатируются в химической, радиотехнической, пищевой, фармацевтической, электронной и многих других отраслях.

Особенности конструкции и принцип действия

Насос 2НВР состоит из двух основных модулей:

  1. насосной части. В ее конструкцию, в свою очередь, входят патрубки, проточная часть из углепластика и углеродистой стали, ротор с пластинами и пружинами.При вращении последнего происходит периодическое изменение объема двух рабочих камер, вследствие чего осуществляется перекачивание газообразной среды;
  2. общепромышленного 3-фазного электродвигателя. Играет роль привода, приводит ротор насоса 2НВР во вращение. Соединен с насосной частью полумуфтой.

Насосная часть и привод зафиксированы в стойке.

В конструкцию вакуумного насоса входит так называемое газобалластное устройство. При транспортировке смесей пара и газа оно исключает конденсацию паров.

В насосе 2НВР реализовано воздушное охлаждение. Воздух всасывается через щели, имеющиеся в крышке, с помощью крыльчатки.

Для герметизации вала используется масляное уплотнение, обеспечиваемое вакуумным маслом той или иной марки.

Ограничения основных параметров

Температура окружающего воздуха при эксплуатации насоса 2НВР должна лежать в диапазоне от +10 до +35ºС. Такое же требование действует в отношении среды, перекачиваемой с помощью насоса.

Содержание кислорода в транспортируемой среде не должно превышать свойственное атмосферному воздуху – 21%.

Масло, имеющееся в насосе 2НВР, при его эксплуатации не должно нагреваться до температуры, превышающей 80ºС. Его утечка между стойкой и корпусом во время работы насоса не должна быть больше, чем 0,5 см3/ч.

Объем герметичного сосуда, из которого производится откачивание той или иной среды, не должен превышать 3,5 м3.

Несколько важных достоинств

Насос 2НВР – первый агрегат отечественного производства, в конструкцию которого входят встроенные напускной и отсечной клапаны.

Для изготовления корпуса насоса используется силумин. Этот материал обеспечивает должную прочность и надежность агрегата, позволяя в то же время значительно уменьшить его вес.

При эксплуатации вакуумных насосов марки 2НВР, выпускаемых в наши дни, создается минимальный уровень вибрации и шума.

Расшифровка маркировки

Число 2, с которого начинается маркировка, указывает на номер модификации насоса.

Аббревиатура «НВР» расшифровывается как «насос вакуумный роторный».

Число, указываемое после аббревиатуры – например, 5 – представляет собой значение подачи насоса 2НВР, выраженное в л/с.

Буква «Д» в конце маркировки говорит о том, что насос имеет двухступенчатую, буква «М» – модернизированную конструкцию.
