НМШ
24 шт.
| Описание | ||||||
|---|---|---|---|---|---|---|
|
10 | 10 | 1500 | 11 | 153 | 830х310х450 |
|
10 | 10 | 1500 | 11 | 207 | 890х310х580 |
|
10 | 4 | 1500 | 5.5 | 153 | 810х310х430 |
|
10 | 4 | 1500 | 5.5 | 207 | 870х350х560 |
|
1.6 | 16 | 1500 | 1.5;2.2 | 45 | 540х277х290 |
|
1.6 | 160 | 1500 | 1.5;2.2 | 50 | 560х280х300 |
|
18.5 | 10 | 1000 | 7.5 | 153 | 810х360х430 |
|
18.5 | 10 | 1000 | 7.5 | 207 | 910х520х600 |
|
18.5 | 40 | 1000 | 5.5 | 148 | 810х360х430 |
|
18.5 | 40 | 1000 | 5.5 | 196 | 880х520х600 |
|
2.5 | 60 | 1000 | 1.5;2.2 | 69 | 640х300х440 |
|
2.5 | 60 | 1000 | 2.2 | 69 | 640х300х440 |
|
4 | 10 | 1500 | 3 | 67 | 615х302х312 |
|
4 | 10 | 1500 | 3 | 81 | 650х300х440 |
|
4 | 250 | 1500 | 4;5.5 | 81 | 710х320х370 |
|
4 | 250 | 1500 | 5.5 | 116 | 730х310х470 |
|
4 | 4 | 1500 | 1.5;2.2 | 47 | 570х280х290 |
|
4 | 4 | 1500 | 1.5;2.2 | 81 | 640х280х290 |
|
6.3 | 100 | 1500 | 4;5.5 | 102 | 590х280х290 |
|
6.3 | 10 | 1500 | 4 | 105 | 700х310х440 |
|
6.3 | 2.5 | 1500 | 1.5;2.2 | 49 | 590х280х290 |
|
6.3 | 2.5 | 1500 | 1.5;2.2 | 55 | 610х280х300 |
|
6.3 | Нет | 1500 | 5.5;7.5 | 98 | 760х320х415 |
|
6.3 | 25 | 1500 | 7.5 | 179 | 780х310х540 |
24 шт.

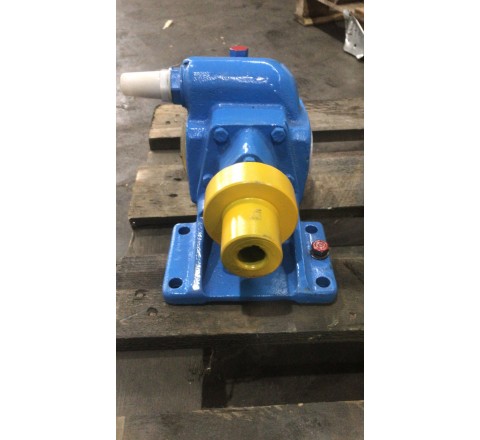

Насосы НМШ
Насосы НМШ шестеренного типа предназначены для перекачки нефти и различных нефтепродуктов – масел, дизельного топлива и многих других. Кроме того, эти насосы можно использовать для транспортировки иных жидкостей, которые не содержат примесей, не приводят к появлению коррозии и имеют смазывающую способность.
Насосы НМШ эксплуатируются в различных системах, предназначенных для подачи топлива и других продуктов переработки нефти.
Особенности конструкции и принцип действия
В корпусе насоса НМШ располагаются его роторы – ведущий и ведомый. Их роль играют стальные шестерни прямозубого типа. Ведущий ротор вращается электродвигателем, сопряженным с насосом муфтовым соединением.
Перекачиваемая жидкость подается во впускной патрубок и попадает в гидравлическую часть насоса НМШ, изготовленную из бронзы, чугуна или сплава на основе алюминия. Вращаясь, роторы создают разрежение на впускной стороне. Вследствие этого жидкая среда заполняет пустоты между зубьями шестерен. Далее она движется в направлении нагнетательного патрубка и выталкивается в него.
При вязкости транспортируемой жидкости, равной 0,75 см2/с, значение высоты всасывания насоса НМШ составляет приблизительно 5 м.
Ограничения основных параметров
Температура жидкости, перекачиваемой с помощью насоса НМШ, не должна превышать 70ºС. При транспортировке зимнего дизельного топлива его температура не должна превышать 35ºС, летнего – 40ºС.
Значение кинематической вязкости перекачиваемой жидкости не должно быть больше 15,0.10-4 м2/с.
Важное достоинство
Отличительная особенность насосов НМШ – простота их конструкции. Количество трущихся (читай – изнашивающихся) деталей в них минимально, благодаря чему обеспечиваются надежность и долговечность насосных агрегатов.
Расшифровка маркировки
Аббревиатура «НМШ», с которой начинается маркировка, расшифровывается как «насос масляный шестеренный».
Число, указанное после аббревиатуры, является значением подачи насоса, выраженной в л (в пересчете на 100 оборотов).
Второе число является значением максимального давления, развиваемого насосом НМШ, выраженным в кгс/см2.
Третье число в маркировке является значением номинальной подачи насоса, выраженным в м3/ч.
Четвертое число информирует потребителя о давлении, развиваемом на выходе из насоса НМШ (выражено в кгс/см2).
Далее в маркировке ставится буква, указывающая на то, что гидравлическая часть насоса изготовлена из бронзы («Б») или сплава алюминия («Ю»). Если буквы нет, гидравлическая часть изготовлена из чугуна.
Последние символы в маркировке информируют о климатическом исполнении насоса и категории его размещения.
