Насосы Х

Химические насосы Х предназначены для перекачки жидкостей – как нейтральных, так и проявляющих химическую активность. Традиционная область их применения – различные технологические процессы, реализуемые на химических производствах.

Сферу применения насосов Х значительно расширяет то, что их проточная часть может изготавливаться из разных материалов – а значит, быть устойчивой к разным жидкостям. Кроме того, производители выпускают насосы Х во взрывозащищенном исполнении.

Особенности конструкции

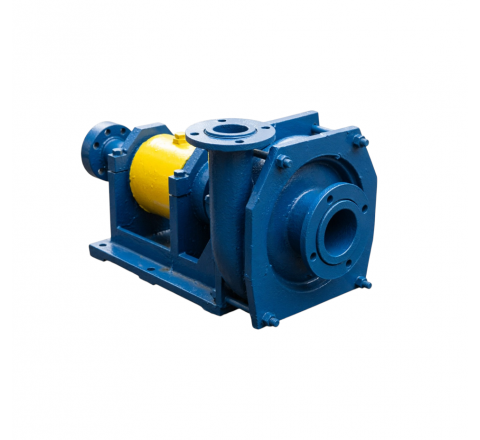

Насосы Х относятся к категории консольных горизонтальных одноступенчатых агрегатов центробежного типа. Их проточная часть может изготавливаться из:

• хромоникелевой стали (в этом случае в маркировку насоса Х включается буква «К»);
• хромоникельмолибденовой стали (используется буква «Е»);
• хромоникельмолибденомедистой стали (используется буква «И»);
• титана (используется буква «Т»).

Заказчик принимает во внимание особенности жидкостей, которые будут перекачиваться, и подбирает оптимальный материал гидравлической части насоса Х.

Для герметизации вала, на котором закреплено рабочее колесо, может использоваться:

• сальниковое уплотнение (одинарное или сдвоенное);
• торцовое уплотнение (одинарное или сдвоенное).

При изготовлении насосов Х во взрывозащищенном исполнении используются комплектующие из материалов, исключающих образование искр.

Ограничения основных параметров

Температура жидкости, транспортируемой с помощью насоса Х, должна лежать в диапазоне от -40 до +120ºС.

В жидкости могут содержаться твердые включения. Их объемная концентрация не должна превышать 0,1%. Максимальный допустимый размер твердых частиц – 0,2 мм.

Кинематическая вязкость среды, перекачиваемой с помощью химического насоса Х, не должна превышать 30 сСт.

Предлагаемые насосы могут эксплуатироваться как с подпором, так и с разряжением на входе. Если в агрегате установлено сальниковое уплотнение, значение давления на входе не должно превышать 0,35 МПа, если используется торцовое уплотнение – 0,8 МПа.

Расшифровка маркировки

Буква «Х», с которой начинается маркировка насоса, расшифровывается как «химический».

Число, следующее за буквой, представляет собой диаметр входного патрубка насоса Х, выраженный в мм.

Следующее число представляет собой диаметр выходного патрубка, выраженный в мм.

Далее в маркировке ставится буква, указывающая на материал гидравлической части насоса.

Следующая буква, цифра или сочетание букв и цифр указывает на то, какое уплотнение используется в агрегате. «С» указывает на одинарное, «СД» – сдвоенное сальниковое, «5» – одинарное, «55» – сдвоенное торцовое уплотнение.

На последнем месте в маркировке указывается климатическое исполнение насоса Х и категория его размещения.
