Насосы ЦГ

Герметичные центробежные насосы ЦГ используются для транспортировки химически активных, агрессивных, содержащих опасные вещества и горючих жидкостей, имеющих любой класс опасности, в том числе тех, которые при смешивании с воздухом образуют взрывоопасные смеси. Перечень наименований сред, которые можно перекачивать с помощью герметичных химических насосов ЦГ, включает свыше 500 позиций, чем во многом и объясняется востребованность моделей этой серии.

Среда, транспортируемая с помощью насоса ЦГ, должна иметь плотность, не превышающую 1350 кг/м3, температуру, варьирующуюся от -50 до +360°С, кинематическую вязкость, не превышающую 30 сСт, и массовую концентрацию твердых включений размером до 0,2 мм, не превышающую 0,2%.

Востребованность герметичных химических насосов ЦГ во многом объясняется многообразием областей их применения. Эти устройства используются не только в химической, но и в топливно-энергетической, пищевой, перерабатывающей, металлургической, нефтехимической, газовой и других отраслях промышленности.

Заслуживают внимания многочисленные достоинства насосов ЦГ. В их числе:

• практически бесшумная работа и минимальный уровень вибрации, возникающей при их эксплуатации;
• возможность поддерживать чистоту и стерильность транспортируемых сред;
• практически полное отсутствие утечек перекачиваемых жидкостей;
• безопасность в эксплуатации, отсутствие риска для обслуживающего персонала, работающего с герметичными химическими насосами ЦГ;
• надежность и долговечность.

Особенности конструкции

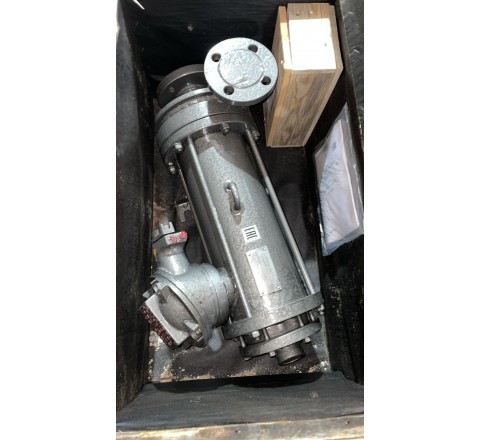

Предлагаемые насосы представляют собой моноблоки, в конструкцию которых входят собственно насосная часть и асинхронный трехфазный двигатель с ротором короткозамкнутого типа. Насосная часть зафиксирована на переднем щите статора мотора с помощью гаек, шайб и шпилек. Для того чтобы стык между двигателем и насосом ЦГ был герметичным, в него помещена прокладка. Кроме того, обеспечена герметичность обмоток ротора и статора электродвигателя: для этого использованы тонкостенные гильзы из нержавеющей стали.

В конструкцию насосной части входят корпус, на котором расположены всасывающий и напорный патрубки, ротор и зафиксированное на нем винтом и шпонкой рабочее колесо. В нижней части корпуса насоса ЦГ имеется пробка с прокладкой, предназначенные для слива остатков транспортируемой жидкости.

Радиальные усилия воспринимаются подшипниками скольжения, в конструкцию которых входят вкладыши и втулки из силицированного графита. Могут использоваться втулки, изготовленные из стали и обработанные методом плакирования никелем или напыления силицированного графита. Функцию охлаждения и смазывания подшипников герметичного химического насоса ЦГ выполняет перекачиваемая среда, для этого она подается через щелевое уплотнение из напорной части агрегата.

Расшифровка маркировки

На первом месте в маркировке насоса ЦГ находится число, представляющее собой порядковый номер его модернизации.

После числа следует аббревиатура «ЦГ», указывающая на принцип действия и ключевую особенность конструкции насоса. Она расшифровывается как «центробежный герметичный».

Число, следующее после аббревиатуры, представляет собой значение номинальной подачи насоса ЦГ, выраженное в м3/ч.

Следующее число в маркировке является значением номинального напора насоса, выраженным в м.

После числа следует буква, указывающая на материал исполнения центробежного насоса. Если использована сталь марки 12Х18Н10Т, ставится буква «К».

При использовании стали 3-10 используется буква «А», стали 10Х17Н13М2Т – буква «Е».

На следующем месте в маркировке герметичного химического насоса ЦГ находится число, указывающее на мощность электродвигателя, выраженную в кВт.

Далее ставится число, указывающее на тип конструктивного исполнения агрегата в зависимости от давления и температуры транспортируемой среды.

На последнем месте в маркировке насоса ЦГ располагается сочетание букв и цифр, указывающее на его климатическое исполнение и категорию размещения.
