Насосы двустороннего входа типа Д
Описание | ||||||
---|---|---|---|---|---|---|
|
1250 | 125 | 1000;1500 |
630 132 160 200 400 500 |
4943 | 3250*1450*1850 |
|
1250 | 63 | 1000;1500 |
250 55 75 90 110 200 315 |
2360 | 2475*900*1405 |
|
1600 | 90 | 1000;1500 |
630 110 132 160 315 400 500 |
4500 | 3200*1570*1705 |
|
200 | 90 | 1500;3000 |
11 15 55 75 90 |
820 | 1727*530*815 |
|
250 | 125 | 1500;3000 |
18.5 22 30 110 132 160 |
1245 | 2007*895*965 |
|
315 | 50 | 3000 |
45 55 75 |
780 | 1680*600*860 |
|
315 | 71 | 1500;3000 |
11 15 18.5 75 90 110 |
1170 | 1912*660*880 |
|
500 | 63 | 1000;1500 |
30 37 45 90 110 132 160 |
1650 | 2435*900*1050 |
|
630 | 125 | 1000;1500 |
250 75 90 110 315 400 |
2980 | 2415*930*930 |
|
800 | 56 | 1000;1500 |
37 45 55 110 132 160 200 |
1735 | 2430*790*975 |
|
2000 | 21 | 1000 |
55 75 110 132 160 |
3150 | 3040*1350*1260 |
|
12400 | 24 | 495 | ᅠ | 19800 | 3100*3300*3240 |
|
160 | 112 | 1500; 3000 |
11 15 55 75 90 |
467 | 1760*640*905 |
|

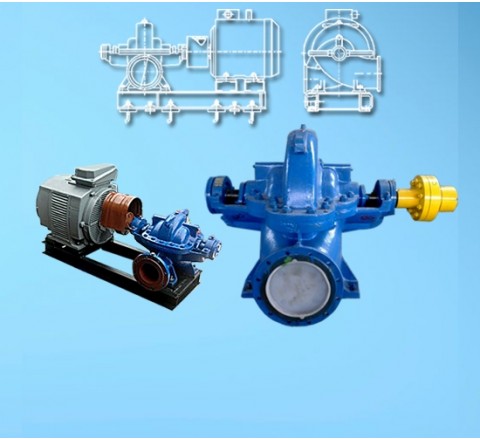

200 | 36 | 1500 |
22 30 37 |
534 | 1625*799*835 |
|
2000 | 100 | 1000 | 630; 800 | 5200 | 3762х1550х1770 |
|
2000 | 21 | 750; 1000 |
45 55 75 110 132 160 |
2700 | 1440*1350*1285 |
|
2500 | 62 | 750; 1000 | 250; 500; 630 | 5200 | 3510х1670х1750 |
|
320 | 50 | 1500 |
45 55 75 |
950 | 1650*970*920 |
|
3200 | 33 | 750; 1000 | 110; 132; 160; 315; 400 | 4000 | 3445х1760х1800 |
|
3200 | 75 | 750; 1000 | 400; 800; 1000 | 6600 | 2000*1740*1590 |
|
4000 | 95 | 750; 1000 | 630; 1250; 1600 | 8600 | 2260*2200*1755 |
|
6300 | 27 | 1000 | 630 | 11090 | 4660х2200х1800 |
|
6300 | 27 | 600; 750 | 200; 250; 315; 400; 500; 630 | 8430 | 2000*2150*1950 |
|
6300 | 80 | 600;750 | 630; 800; 1000; 1250; 1600; 2000 | 14000 | 2880*2385*2195 |
Насосы Д
Насосы Д используются для перекачивания воды или иных жидкостей, которые существенно не отличаются от воды по своим свойствам. Они применяются в ЖКХ, металлургии, при добыче полезных ископаемых, в нефтегазовой и ряде других отраслей промышленности.
Особенности конструкции
Все детали насоса Д расположены в его корпусе из чугуна. В нем находится двустороннее чугунное рабочее колесо, играющее роль ротора. Оно вращается на стальном валу. В большинстве случаев вращение колеса осуществляется против часовой стрелки. На заказ возможно изготовление насосов Д, в которых колесо вращается по часовой стрелке.
Для предотвращения утечек в конструкцию насоса включены сальниковые или торцовые уплотнители, изготавливаемые из графита, карбида вольфрама и ряда других материалов.
Отличительная особенность насосов Д – двусторонний подвод перекачиваемой жидкости.
Роль привода играет электродвигатель, который соединяется с валом насоса посредством специальной муфты.
Ограничения основных параметров
При эксплуатации насоса Д нужно следить за значениями ряда параметров. Установлены следующие ограничения:
- плотность перекачиваемой жидкости – до 1100 кг/м3;
- массовое содержание твердых частиц (например, песка) в жидкости – до 0,05%;
- размер частиц – до 0,2 мм;
- температура жидкости – до 85ºС. При использовании насоса Д для перекачивания химически активных сред – в частности, нефтепродуктов – их температура не должна превышать 45ºС.
Несколько важных достоинств
Одно из преимуществ, выгодно отличающих насосы Д от других разновидностей – хорошая всасывающая способность. Она объясняется двусторонним исполнением рабочего колеса и наличием двух подводов жидкости. Хорошее всасывание актуально на насосных станциях, когда приходится поднимать воду с уровней, расположенных ниже нулевой отметки.
Заслуживают внимания такие достоинства насосов Д, как высокая надежность, долговечность и большой гарантийный ресурс.
Расшифровка маркировки
Маркировка насоса начинается с буквы «Д», указывающей на наличие двустороннего входа. В некоторых случаях перед ней ставится число, указывающее на номер модернизации устройства.
Число после буквы «Д» информирует об объеме подачи, выраженном в м3/ч. Далее ставится дефис, а после него – число, указывающее на напор, выраженный в м.
Следующая буква в маркировке насоса Д указывает на индекс обточки его ротора (рабочего колеса). Буква «м» говорит об увеличенном, буквы «а» и «б» – об уменьшенном диаметре.
На последнем месте в маркировке указываются климатическое исполнение насоса и категория его размещения.
