ЭЦВ 10

Насосы ЭЦВ10

Для жизнеобеспечения человека, в том числе и в частном доме, обязательно требуется вода. Для этого имеется два способа. Один из них - колодец, а другой - скважина. Во втором случае без насоса не обойтись. С помощью него вода подается наверх и может использоваться для различных, в том числе и для хозяйственных нужд.

Разновидности погружных насосов для скважин

Для подачи воды из скважин применяют специальные насосы. Они могут быть трех разновидностей.

1. Центробежные насосы. Такие насосы используются в скважинах, имеющих минимальный диаметр более восьмидесяти и менее ста шестидесяти миллиметров с целью перекачки чистой воды, не имеющей твердых и длинноволокнистых включений.

2. Шнековые насосы служат для подачи воды из скважин с наименьшим диаметром от 65 и наибольшим диаметром 140 мм. Такие насосы могут перекачивать жидкости, которые содержат твердые примеси. Входит в число скважинных насосов, получивших широкое распространение.

3. Могут поддерживать высокий напор так называемые вихревые насосы. У них могут быть один или два рабочих колеса. Используют в скважинах с диаметром выше 76 мм. Вихревые насосы могут подавать только воду без примесей.

Подробнее про скважинные погружные насосы ЭЦВ

Такие насосы используются не только в артезианских скважинах водозаборных станций (хотя это их основное предназначение), но и в газовой и нефтяной промышленности.

Насос состоит из электродвигателя, а также центробежного насосного узла.  В нем может быть несколько центробежных секций. Насос оснащается асинхронным двигателем. Все узлы соединяются с помощью жесткой муфты. Ротор насоса, а также электродвигателя вращается в обрезиненных металлических подшипниках. Осевая составляющая нагрузки воспринимается упорным подшипником, находящимся в днище двигателя. В подающей части насоса располагается сетчатый фильтр, который защищает его от проникновения внутрь более крупных частиц. Охлаждается скважинный насос той водой, которую перекачивает.

Ротор в виде «беличьей клетки» изготавливается из медного материала. Водозаполненный двигатель имеет короткозамкнутый ротор. Он совершает три тысячи оборотов в минуту. Статор выполнен с обмоткой, изготовленной из специального водостойкого провода. Включает в себя насосы, которые предназначены для использования в скважинах с разными внутренними диаметрами обсадочной трубы. Имеются насосы для труб с диаметром от четырех дюймов до двенадцати дюймов. Насосы для одного диаметра трубы разнятся напором и подачей. Эти параметры можно узнать из структуры обозначения оборудования. Так ЭЦВ10-65-100 рассчитан для скважин с диаметром обсадочной трубы десять дюймов, номинальной подачей шестьдесят пять куб. метров воды в час и напором сто метров. Т.е. вода может быть поднята с горизонта сто метров.

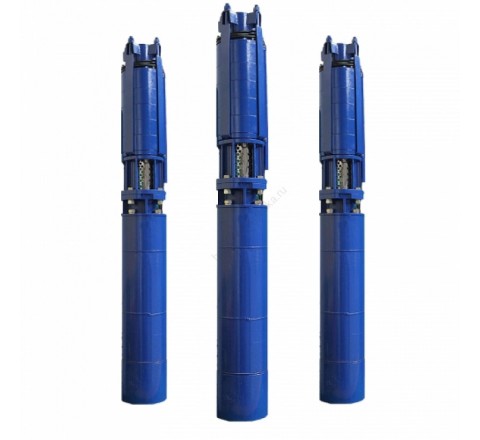

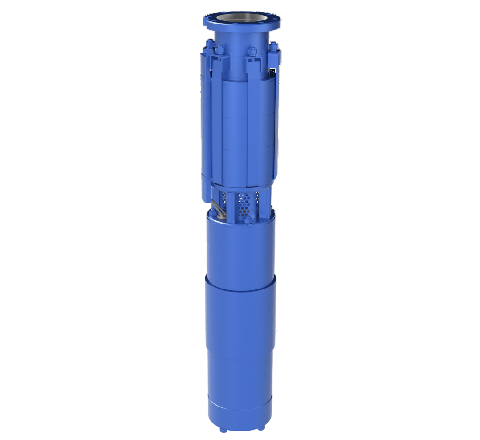

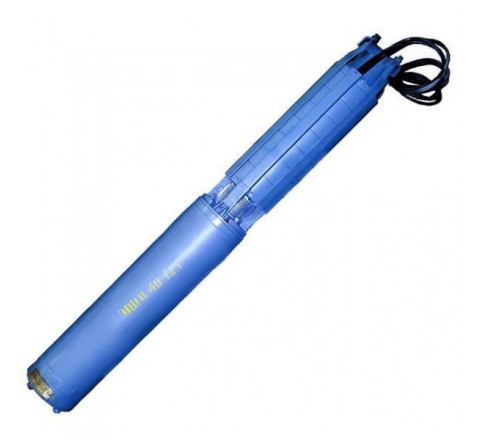

Погружные насосы ЭЦВ10

Центробежные погружные насосы ЭЦВ10 могут быть выполнены для подачи воды в 65, 100, 120 и 160 куб. метров в час. При этом напор для насосов с подачей 65 куб. м/час может быть от 65 метров до 325 метров, для насосов с подачей 100 куб. метров - 120 метров. Далее для насосов с подачей 120 куб. метров - от 40 метров до 200 метров и для насосов с подачей 160 куб. метров - от 25 метров до 150 метров. Минимальная мощность насосов ЭЦВ10 составляет 25 киловатт, а максимальная - 90 киловатт.

Как подобрать глубинный насос ЭЦВ?

Подбор скважинного насоса ведется по уровню потребления воды, а также необходимого напора. Необходимый напор в метрах вычисляется путем сложения динамического уровня воды с величиной расстояния от самой скважины до точки, где вода потребляется. Также при этом необходимо учесть количество точек водоразбора и необходимости полива летом.
