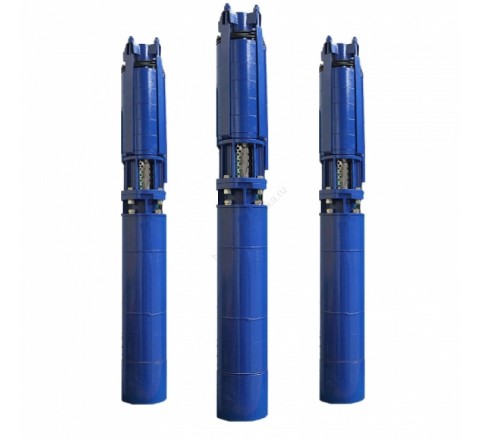

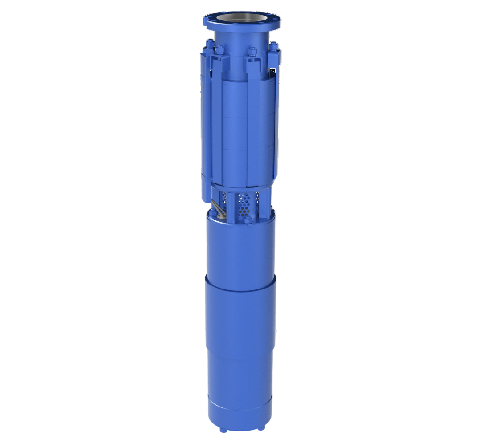

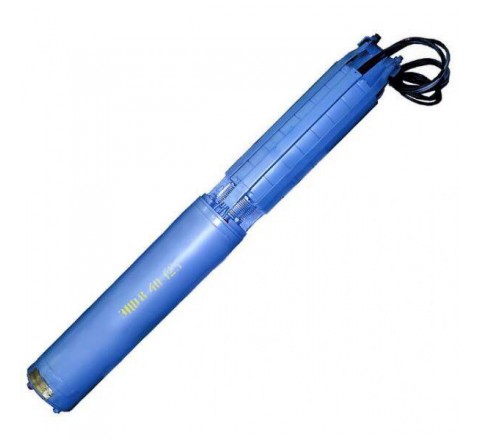

Насосы ЭЦВ12

Погружными насосами ЭЦВ12  подают чистую воду из артезианских скважин. Это самые мощные агрегаты из серии ЭЦВ, поднимающие наибольший объем жидкости в единицу времени.

Сферы деятельности, где используют насосы ЭЦВ12 :

• централизованное водоснабжение городов и сельской местности;
• промышленность, в особенности горнорудная;
• сельское хозяйство - для полива и орошения.

Независимо от отрасли, центробежные насосы широко применяют для снижения уровня грунтовых вод и повышения давления в системах водоснабжения.

Особенности насосов ЭЦВ12

Крупнейшие в линейке подобных изделий 12-дюймовые насосы выпускают в нескольких модификациях, подающих 160, 200, 210, 250 или 255 кубометров воды в час. По скорости работы только 10-дюймовые насосы ЭЦВ 10-160 сравнимы по производительности с ЭЦВ12 -160, другие модели менее производительные. Остальные характеристики (длина, вес, напор, максимальная мощность и сила тока) изменяются в широких пределах для всех подсерий ЭЦВ, их нельзя назвать специфическими.

Расшифровка обозначений

Общая маркировка ЭЦВ расшифровывается так: «Э» - электрический, «Ц» - центробежный, «В» - водный. Число 12 в названии указывает диаметр обсадной трубы насоса - 12 дюймов. Последующие два числа обозначают скорость подачи (кубометров в час) и напор (метров) - высота, на которую агрегат способен поднимать столб жидкости.

Например, одна из самых мощных моделей ЭЦВ12 -250-140 подает 250 кубометров воды в час на высоту 140 метров.

Устройство и функционирование ЭЦВ12

ЭЦВ - многоступенчатые центробежные насосы. Электрический двигатель вращает вертикально расположенный вал с лопастями, и жидкость поступает с одной ступени на другую. Мотор расположен в нижней части собранного агрегата, он опирается на торцевой подшипник, выдерживающий большие нагрузки.

Асинхронный двигатель переменного тока питается от стандартной трехфазной электросети, под напряжением 380 В. Медные провода покрыты изоляцией, устойчивой к действию воды и растворенных в ней веществ. Короткозамкнутый ротор вращается в долговечных подшипниках специальной конструкции, конкретное исполнение которых зависит от производителя.

Над мотором расположены секции насоса, помещенные в муфту. Жидкость проникает снаружи через сеточку-фильтр. Предельное содержание механических примесей для всех насосов ЭЦВ - 0.01%. Общая минерализация - не более 1.5 г/литр, содержание хлоридов - менее 350 мг/литр, сульфатов - менее 500 мг/литр, сероводорода - менее 1.5 мг/литр. Максимальная температуры воды +25ºС, рН в пределах 6.5-9.5.

Насосы ЭЦВ предназначены для продолжительной работы. Если агрегат остановлен, в нем остается столб жидкости почти на полную высоту, за счет запирания обратных клапанов, шаровых или тарельчатых. Заполненный насос легче запустить повторно, уменьшается износ деталей и расход энергии. К трубопроводам ЭЦВ подсоединяют патрубком или фланцем.

Производители и модификации ЭЦВ12

Насосы ЭЦВ12  выпускают несколько российских и украинских предприятий.

«Ливнынасос» производит изделия из качественной углеродистой стали, рабочие колеса - нержавеющие или пластиковые со стальным армированием.

«Промбурвод» предлагает агрегаты с рабочим колесом из прочной нержавейки, лопаточные отводы сделаны из легированного чугуна, в подшипниках сочетается резина и нержавеющая сталь. Под заказ изготавливают детали из угленаполненного полиамида.

 «Ливгидромаш» применяет 3D-прототипирование, трехмерные модели уменьшают погрешности производства. Этот производитель выпускает только ЭЦВ12 -160.

Также можно купить продукцию заводов «Азовэнергомаш» (Запорожье) и ХЭМЗ (Херсон).
