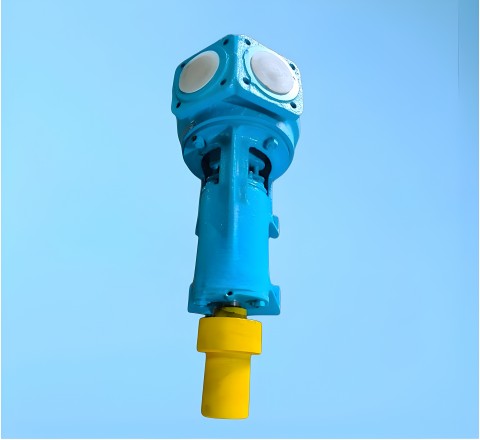

Насосы ВК

Насосы ВК, относящиеся к категории агрегатов вихревого типа, используются для перекачки воды. а также иных жидкостей, сравнимых с водой по вязкости и активности.

Модификации насосов ВК, оснащенные сальниковыми уплотнениями, нельзя использовать для транспортировки легковоспламеняющихся, слабоагрессивных и горючих жидкостей. Разновидности, в которые установлены торцовые уплотнения, допускают перекачку таких сред.

Конструкция и принцип действия

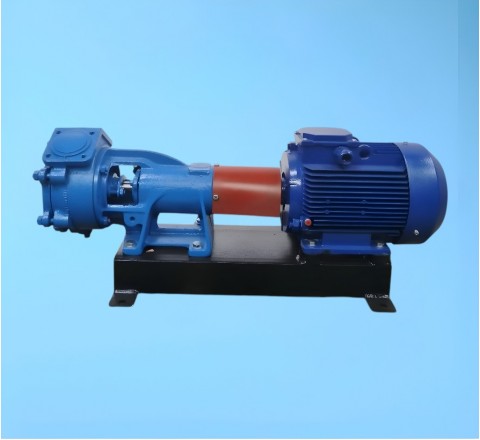

Насос ВК сконструирован из двух модулей – насосного и приводного. Роль привода играет электродвигатель. Модули зафиксированы на общей раме. Привод сопряжен с насосной частью посредством упругой муфты.

В гидравлической части насоса ВК расположена рабочая камера в форме кольцевого канала. Последний соединен с патрубками. По каналу при эксплуатации насосного агрегата движется транспортируемая жидкость. В движение ее приводит рабочее колесо, которое изготовлено в виде диска с лопатками, имеющими радиальную форму.

Характерная особенность рабочего колеса насоса ВК – возможность его свободного движения по валу в осевом направлении. Такое решение дает возможность разгрузить колесо от действующих на него осевых сил.

Еще одна особенность – в том, что колесо может вращаться в любом направлении. Выбирая то или иное направление, нужно учитывать, к какому именно патрубку должен присоединяться всасывающий, а к какому – напорный трубопровод.

Для герметизации насоса ВК и предотвращения утечек транспортируемой среды в конструкцию агрегата включается сальниковое или торцовое уплотнение.

Ограничения основных параметров

При эксплуатации насоса ВК в исполнении А температура перекачиваемой жидкости должна лежать в диапазоне от -15 до +85ºС, в исполнениях К и Б – в диапазоне от -40 до +85ºС.

Вязкость транспортируемой среды не должна превышать 36 сСт.

В жидкости могут содержаться твердые частицы. Их массовая концентрация не должна превышать 0,01%. Максимальный допустимый размер частиц – 0,05 мм.

Давление жидкости на входе в насосный агрегат не должно быть выше 2,5 кгс/см2.

Несколько важных достоинств

Насосы ВК вихревого типа способны обеспечить во много раз больший напор жидкости, чем сравнимые с ними по размерам агрегаты центробежного типа.

Простота конструкции насосов ВК ложится в основу их надежности и долговечности.

Насосные агрегаты серии ВК компактны, они имеют сравнительно небольшой вес, что упрощает их транспортировку и монтаж.

Расшифровка маркировки

Аббревиатура «ВК», с которой начинается маркировка насоса, расшифровывается как «вихревой консольный».

Первое число в маркировке является значением номинальной подачи (в л/с).

Второе число представляет собой значение номинального напора (в м).

Далее в маркировке ставится буква, информирующая о материале проточной части насоса ВК (читай – о его исполнении). Буква «А» указывает на чугун, «К» – на нержавеющую сталь, «Б» – на бронзу.

На следующей позиции в маркировке может присутствовать обозначение «1Г», указывающее на использование одинарного торцового уплотнения. Обозначение «2Г» информирует о двойном торцовом уплотнении. Если ни того, ни другого обозначения нет, в конструкцию насосного агрегата входит сальниковое уплотнение.

Символы, которыми оканчивается маркировка, указывают на климатическое исполнение насоса ВК и категорию его размещения.
