АВЗ
Описание | ||||||
---|---|---|---|---|---|---|
|
Нет | Нет | 1500 | 15 | 920 | 1070х875х1055 |
|
Нет | Нет | 1500 | 15 | 870 | 1070х875х1055 |
|
Нет | Нет | 1500 | 2.2 | 175 | 650x400x665 |
|
Нет | Нет | 1500 | 7.5 | 580 | 1000х575х1040 |
|
Нет | Нет | 1500 | 11 | 580 | 1000х515х1040 |

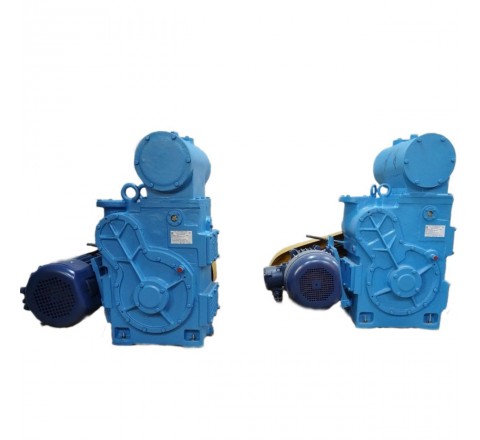

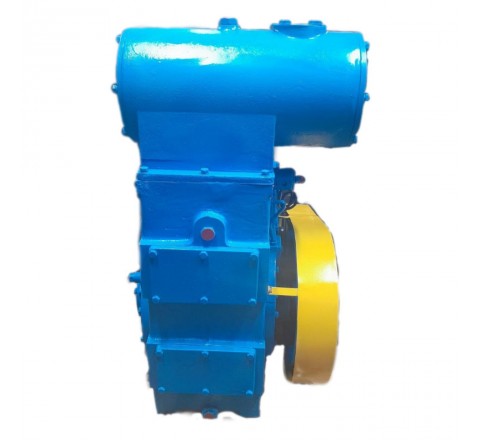

Насосы АВЗ: вакуумные золотниковые установки
Насосы АВЗ предназначены для откачки воздуха, паров и парогазовых смесей, неагрессивных газов. Оборудование также используют в высоковакуумных установках для создания в них предварительного разрежения. Пары и газы перед откачиванием очищают от механических примесей и капельной влаги.
Расшифровка наименования
Аббревиатура АВЗ расшифровывается:
А - агрегат;
В - вакуумный;
З - золотниковый.
В аббревиатуре могут быть дополнительные буквы:
Д - двухступенчатый;
цифра (например, 20) - указывает на скорость работы оборудования (л/с).
Установки подразделяют на два типа:
- одноступенчатые параллельного действия;
- двухступенчатые последовательного действия.
Двухступенчатые насосы имеют два ротора, у них немного другой принцип работы.
Конструкция
Насос АВЗ состоит из корпуса, в котором расположены каналы для подвода и отвода среды, роторные камеры и клапанная камера. В роторных камерах находится эксцентриковый вал с плунжерами. Вал насоса имеет манжетное уплотнение. Проточная часть установки изготовлена из серого чугуна или обычной стали. Насос соединен с двигателем клиноременной передачей. Рабочая жидкость в установке - вакуумное масло, рекомендованное производителем. Допускается использование масел ВМ-1С, ВМ-4 и ВМ-6.
Установка и эксплуатация
Насосы АВЗ устанавливают на общей плите или фундаменте, масса основания должна в 2-3 раза превышать массу рабочего агрегата. Оборудование функционирует без сбоев при температуре от 10 до 35 градусов по Цельсию. Насос разрешено использовать в пожаробезопасных помещениях. Оборудование подключают к источнику напряжения в 380 Вольт. Шкивы двигателя и насоса после монтажа на основание закрывают специальным ограждением.
Вакуумные агрегаты применяют:
- в высоковакуумных установках;
- на предприятиях, где выпускают микробиологические препараты;
- для производства электровакуумного оборудования;
- в производстве тонких покрытий и пленок;
- для обеспечения высокого качества паяных и сварных соединений;
- при выработке чистых материалов.
Сфера применения оборудования обширная - насосы используют в медицине, фармацевтической отрасти, на химических предприятиях и в промышленности.
Ограничения на эксплуатацию
Вакуумные агрегаты не используют для перекачки газов и паров из одной емкости в другую. Запрещено использовать оборудование при работе с агрессивными средами. Агрессивная среда вступает в реакцию со смазочным маслом и черными металлами (чугуном), что приведет к разрушению установки.
При использовании установки необходимо следить за составом атмосферы в помещении, в частности - за содержанием в воздухе масляного тумана и паров углеводородов. Показатели должны строго соответствовать ОСТ и не превышать предельно допустимых концентраций. Этого требуют правила безопасности. Выброс газов, откачиваемых насосом, в атмосферу помещения запрещен.
Маслоотделитель в установке перед запуском нужно обязательно заполнять маслом. Запускать оборудование без заполнения маслоотделителя запрещено. При работе надо следить за охлаждением оборудования - насос не должен перегреваться. Без охлаждения его не запускают. Если устройство перестало нормально охлаждаться, - систему нужно немедленно остановить. При работе следует обращать внимание и на давление в рабочей установке.
Не рекомендуется помещать насос, в котором остался вакуум, в помещение с температурой 0 градусов и ниже. Это приведет к серьезным повреждениям, в том числе - к разрыву рубашки насоса. Оборудование с такой поломкой уже не подлежит восстановлению.
