ВВН

Конструкция насоса ВВН

Вакуумный насос ВВН имеет следующую конструкцию:

• Электрический двигатель.
• Непосредственно насос в сборе.
• Оба элемента размещены на горизонтальной плите, валы на насосе и двигатели соединяются друг с другом при помощи упругой муфты, спрятанной под защитным кожухом.
• Отделитель воды, расположенный на фланце нагнетательного патрубка устройства.

Водокольцевой вакуумный насос ВВН оснащён сальниковыми уплотнителями вала. Это горизонтальное устройство с направленным по оси газом на всасывающие и нагнетательные окошки.

Газ в насосах ВВН сжимается за счёт жидкостного кольца, приводящегося в движение лопаточным рабочим колесом, расположенным внутри корпуса.

Из основных конструктивных элементов насос ВВН отметим следующие:

• Крышка.
• Корпус.
• Диск
• Кронштейны.
• Вал.



Корпус насоса ВВН изготавливается из чугунной отливки, содержащей полости всасывания и нагнетания. Обе этих полости соединяются с рабочей полостью большими и малыми вырезами на корпусе в виде серпов. Сальниковое уплотнение повышает надёжность всего устройства в целом.

Насос ВВН оснащён крышкой из чугунной отливки. Это та же рабочая полость с эксцентрично выполненной относительно подвижного вала цилиндрической расточкой. По центру крышки проделано отверстие, которое закрывается пробкой. Оно используется, чтобы подводить воду в рабочую полость. Чтобы гарантировать герметичность, между крышкой и корпусом устанавливается резиновое кольцо. Корпус и та самая крышка оснащены другими отверстиями, которые используются для слива лишней воды в том случае, если произошла длительная пауза в эксплуатации насоса. Отверстия закупорены специальными пробками.

Насос ВВН оснащён шпонками, используемыми для крепления диска к валу. Диск имеет свободный ход по валу в осевом направлении. За счёт этого добиваются равномерных торцевых зазоров насоса ВВН между корпусом и его крышкой. Диск изготавливается из бронзы.

Диск крепится на валу при помощи шпонки 18. В осевом направлении диск может свободно перемещаться по валу, чем обеспечиваются равномерные торцовые зазоры между крышкой и корпусом. Диск изготовлен из бронзы.

В качестве опоры на механической части насоса ВВН используется кронштейн, на двух подшипниках которого установлен вал. Подшипники спрятаны крышкой, а для измерения их температуры заранее проделывают два отверстия, так же закупоренные пробкой.

Расшифровка обозначения насосов ВВН

Аббревиатура ВВН расшифровывается как «вакуумный водокольцевой насос». В наименовании указан расход и напор насоса ВВН.

Характеристики некоторых моделей насосов ВВН:

• ВВН 3Н: при частоте 1500 об/мин и мощности 7,5 кВт производительность составляет 3,2 м³/мин, а остаточное давление – 0,1 МПа.
• ВВН 1-1,5: при частоте 1500 об/мин и мощности 5,5 кВт производительность составляет 1,5 м³/мин.
• ВВН 1-6: при частоте 1500 об/мин и мощности 15 кВт производительность составляет 6,2 м³/мин.

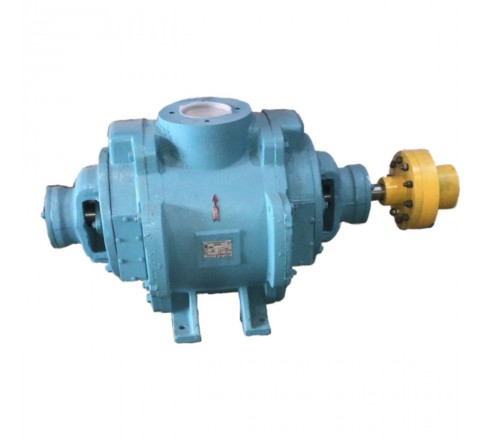

• ВВН 1-12: при частоте 1000 об/мин и мощности 30 кВт производительность составляет 12 м³/мин.
• ВВН 1-150Н: при частоте 300 об/мин и мощности 180 кВт производительность составляет 150 м³/мин.
• ВВН 1-50ТМ: при частоте 600 об/мин и мощности 70 кВт производительность составляет 50 м³/мин.

Применение насоса ВВН

Вакуумный водокольцевой насос ВВН используется в первую очередь для откачивания воздуха и неагрессивного газа (смесей), который проходят процесс предварительной очистки от основной массы капельной влаги. Они могут эксплуатироваться на открытом воздухе, в неагрессивных газах, воде или жидкостях, схожих с ней по химической активности и вязкости. Не требуется очистка насосов ВВН от поступающих газов. Более того, допускается одновременное попадание в агрегат жидкости и засасываемого газа.

Насос ВВН используется в химических, нефтяных, пищевых, газовых и других отраслях хозяйства. Нередко менее мощные насосы ВВН 1-1,5 и т. п. применяют на сельскохозяйственных фермах для обустройства доильных аппаратов. На высоковакуумных установках монтируют насосы ВВН 1-0,8, которые используется для предварительного разрежения.

Вакуумный насос ВВН относится к восстанавливаемым изделиям по ГОСТ 27.003-90, выпускается в климатическом исполнении «УХЛ». Категорически запрещена его эксплуатация в помещениях с повышенными уровнями пожарной и взрывоопасности. Если насос ВВН укомплектован взрывозащищённым электрическим двигателем, то он всё же может использоваться даже в экстремальных условиях.

Итак, основные отрасли применения, это:

• Пищевая промышленность – к примеру, в процессе дегазации растительного масла.
• Кондитерская фабрика – ускоренная варка карамели.
• Табачная фабрика – процесс сушки табака, который является важной составляющее производства табачного изделия.
• Деревообрабатывающие заводы – в процессе вакуумной сушки древесины.
• В структурах жилищно-коммунальных хозяйств – в процессе заполнения всасывающего трубопровода при помощи перекачиваемых жидкостей.
• В системе полива и орошения на сельскохозяйственных предприятиях.



У каждой группы вакуумных насосов ВВН есть свои преимущества, связанные с принципом действия, конструктивными особенностями и т. п. Это высокопрочные изделия, функционирующие при высоких температурах, чуть ли не в экстремальных условиях, способные откачивать загрязнённые парогазовые смеси.

Насос ВВН используется для удаления воздуха или парогазовых смесей, в которых не содержится механических загрязнений. С их помощью избавляются от влаги внутри герметичных ёмкостей на стационарных установках.
