Насосы СМ

Насосы, входящие в серию СМ, применяются для транспортировки сточных масс (как производственных, так и городских), фекальных вод, иных жидкостей, не проявляющих химической активности.

Насосы СМ эксплуатируются в системах дренажа, в которых выполняют функцию очистки сточных вод. Они применяются в канализационных комплексах ЖКХ и водоканалов, используются для дренирования промышленных стоков на предприятиях нефтепереработки, металлургии и иных отраслей. Кроме того, насосы СМ эксплуатируются в частных домохозяйствах.

Особенности конструкции

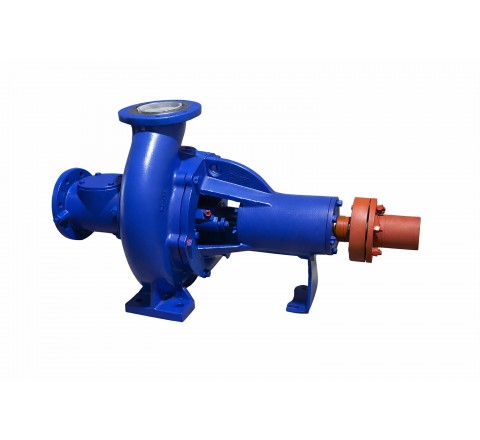

Насосы СМ – это центробежные одноступенчатые агрегаты. Все детали расположены в корпусе из серого чугуна. Из этого же материала выпускается основная часть насоса СМ – рабочее колесо одностороннего входа. На несущем диске ротора имеются лопатки, разгружающие его от осевых нагрузок.

На корпусе располагаются вход в устройство и выходной патрубок. Первый ориентирован по оси вращения ротора, второй – вертикально вверх.

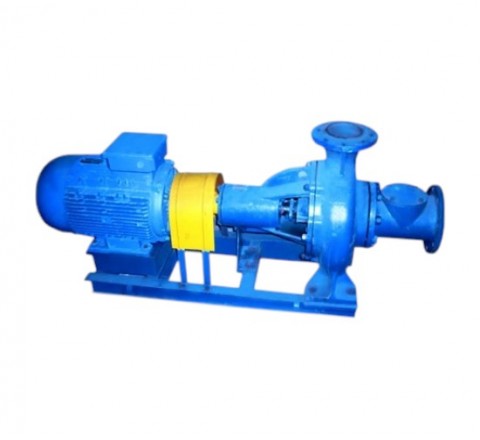

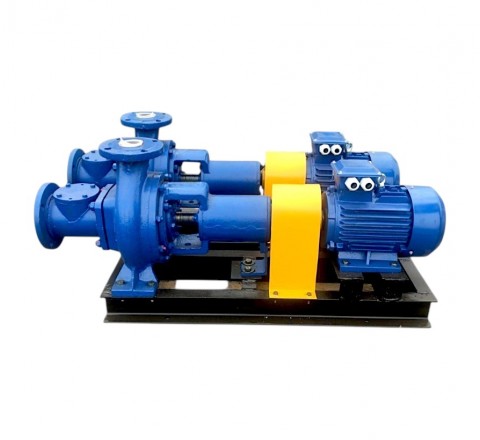

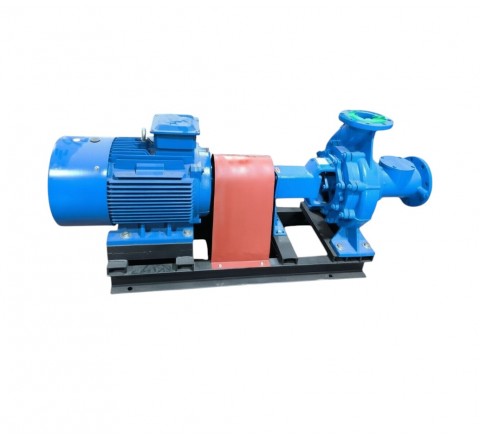

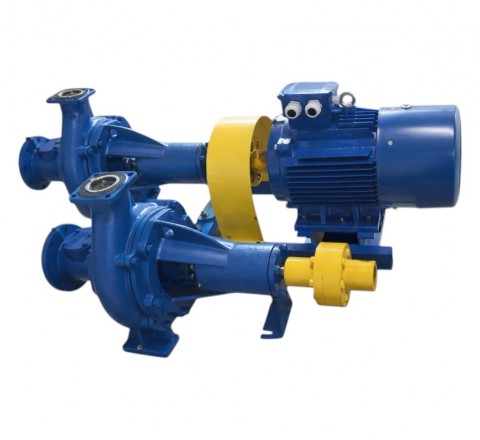

Колесо насоса СМ приводится в движение электродвигателем. Последний соединен с насосной частью через муфту пальцево-втулочного типа.

Герметизация насоса обеспечивается уплотнением – сдвоенным сальниковым или одинарным торцовым.

Ограничения основных параметров

Плотность стоков, перекачиваемых насосом СМ, не должна превышать 1050 кг/м3.

В сточных водах могут содержаться механические включений с размером отдельных частиц, не превышающим 5 мм. Массовая концентрация твердых включений не должна быть больше 1%.

Температура среды, перекачиваемой насосом СМ, не должна превышать 80С. Значение ее водородного показателя (pH) должно лежать в диапазоне от 6 до 8,5.

В перекачиваемых сточных водах могут содержаться газы, содержание которых не должно превышать 5%.

Давление жидкости на входе в насос, оснащенный сальником, не должно превышать 1 кгс/см2 (0,1 МПа), торцовым уплотнением – 3,5 кгс/см2 (0,35 МПа).

Важные достоинства

Насосы СМ имеют свои опорные лапы. Это удобно, поскольку дает специалистам возможность разбирать агрегат, не отсоединяя трубопроводы.

Заказчик может выбирать требуемый диаметр рабочего колеса насоса СМ. Благодаря этому появляется возможность заказать модификацию, оптимально соответствующую условиям эксплуатации.

Наличие в ассортиментной линейке насосов СМ с уплотнениями торцового типа значительно расширяет сферу применения устройств.

Насос может быть дополнен взрывозащищенным двигателем. В этом случае появляется возможность его эксплуатации на пожаро- и взрывоопасных производствах.

Расшифровка маркировки

Маркировка агрегата начинается с аббревиатуры «СМ», указывающей на сточные массы и позволяющей, таким образом, определить назначение насоса СМ.

После аббревиатуры указывается число, представляющее собой диаметр входного патрубка, выраженный в мм.

Второе число в маркировке указывает на диаметр выходного патрубка, выраженный в мм.

Третье число указывает на условный диаметр колеса, выраженный в мм. После этого числа может ставиться буква «а» или «б», указывающая на то, что колесо насоса СМ имеет уменьшенный диаметр.

На следующем месте в маркировке может стоять буква Е, информирующая о взрывозащищенном исполнении насоса. Если этой буквы нет, эксплуатировать устройство на производствах с высоким риском пожара и/или взрыва запрещено.

Далее указывается число 2, 4 или 6, представляющее собой индекс частоты вращения рабочего колеса.

Последняя часть маркировки – климатическое исполнение насоса СМ и категория его размещения (например, УХЛ4).
