Насосы К

Назначение насосов К, имеющих стационарное консольное исполнение – перекачивание чистой пресной воды в системах отопления и водоснабжения. Допускается использование этих насосов для перекачки иных жидкостей, которые схожи с пресной водой по вязкости, агрессивности и плотности.

Особенности конструкции

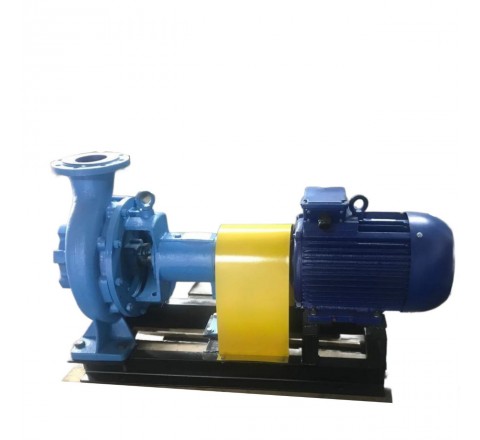

В конструкцию насосов К входят собственно насосный агрегат и электрический двигатель. Эти модули монтируются на единую раму или плиту.
Для изготовления вала насосного агрегата используется сталь марки 35-3ГП. Рабочее колесо, а также корпус и крышка насоса выпускаются из чугуна марки СЧ 20.
Насосы К выпускаются в двух исполнениях:

• с сальниковым уплотнителем. Эти модели используются для транспортировки воды, температура которой не превышает 80°С;
• с торцовым уплотнителем. Эти модификации рассчитаны на воду, температура которой может достигать 120°С.

Привод насосного агрегата осуществляется через упругую муфту. Вода или другая перекачиваемая жидкость подводится горизонтально (соосно валу насоса), отвод осуществляется вверх (тангенциально).

Ограничения основных параметров

Значение водородного показателя (pH) жидкости, транспортируемой с помощью насоса серии К, должно лежать в диапазоне от 6 до 9.
Температура жидкости может варьироваться от 0 до 80 или 120°С в зависимости от модификации агрегата.
В перекачиваемой жидкости могут содержаться твердые частицы, размер которых не должен превышать 0,21 мм. Объемное содержание включений не должно превышать 0,1%.
Номинальное давление жидкости, транспортируемой насосами К, составляет 16 бар.
Насосные агрегаты могут эксплуатироваться не только с подпором, но и с разряжением. Давление жидкости на входе устройства может достигать:

• 0,35 МПа (для моделей с сальником);
• 0,8 МПа (для моделей с уплотнителем торцового типа).

Несколько достоинств

Насосы К пользуются стабильно высокой популярностью среди потребителей, что не вызывает удивления. В основе интереса к ним – несколько объективных достоинств:

• сравнительная простота конструкции, надежность и долговечность;
• универсальность, широта сферы применения;
• высокое качество, ставшее возможным благодаря использованию высокотехнологического оборудования для изготовления насосов К;
• ценовая доступность, объясняющаяся большими объемами производства насосов.

Расшифровка маркировки

Маркировка насоса К может начинаться с числа 1 или 2, в некоторых случаях этого числа нет. При его наличии оно указывает на порядковый номер модернизации насоса.
После числа следует буква «К», указывающая на консольное исполнение агрегата.
После буквы ставится дефис, а после него, в свою очередь – число, указывающее на выраженный в мм диаметр всасывающего патрубка.
Следующее число информирует потребителя о диаметре напорного патрубка насоса К, выраженном в мм.
Следующее число в маркировке является значением диаметра рабочего колеса, выраженного в мм.
После диаметра в маркировке используется буква, указывающая на тип подрезки рабочего колеса. Используются следующие буквы:

• «м»: информирует о том, что в насосе К установлено колесо, имеющее увеличенный диаметр;
• «а»: является указанием на колесо уменьшенного диаметра. Такие агрегаты рассчитаны на эксплуатацию в средней области поля Q-H;
• «б»: указывает на использование колеса уменьшенного диаметра, информирует о том, что насос предназначен для эксплуатации в нижней области поля Q-H.

Буквы может и не быть. В этом случае перед потребителем – модификация насоса с колесом, имеющим номинальный диаметр.
После буквы в маркировке следует обозначение «С» или «СД». Первое говорит об использовании одинарного, второе – двойного сальника. Вместо этого обозначения может использоваться число 5, которое указывает на использование одинарного уплотнения торцового типа.
В последней части маркировки содержится информация о климатическом исполнении насоса серии К и категории его размещения.
