Консольный насос К100-65-200. Характеристики

Содержание:

• Описание насоса К100-65-200
• Особенности конструкции и принцип действия
• Достоинства
• Комплект поставки
• Расшифровка маркировки
• График рабочих зависимостей К100-65-200
• Габаритные размеры насоса К100-65-200
• Габаритные и присоединительные размеры фланца
• Габаритные размеры насосного агрегата К100-65-200

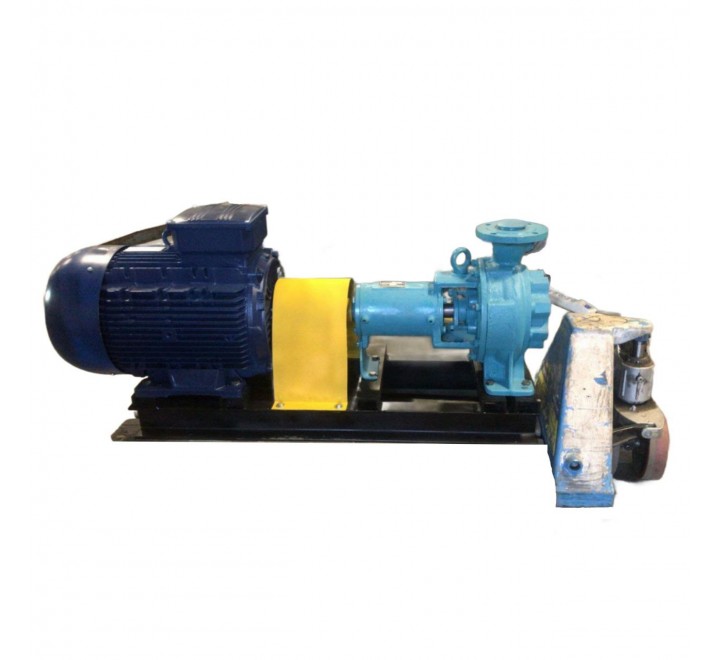

Насос К100-65-200

Насос К100-65-200 консольного моноблочного типа используется для транспортировки чистой и загрязнённой воды, а также иных жидкостей, схожих с водой по вязкости, химической активности и плотности

Параметры перекачиваемой среды должны лежать в определённых диапазонах:

• температура — от 0 до 105ºС (зависит от используемого уплотнения вала);
• pH — от 6 до 9;
• концентрация твёрдых включений — не более 0,1% от общего объёма транспортируемой жидкости;
• размеры таких включений — не более 0,2 мм.

Перекачиваемая среда не должна быть легковоспламеняющейся, а условия, в которых эксплуатируется насос К100-65-200 консольного моноблочного типа — взрывоопасными.

Предлагаемые агрегаты применяются для водоснабжения населённых пунктов, перекачивания щелочей и золей, решения иных задач. Они включаются в состав дождевальных установок, мелиорационных и других систем.

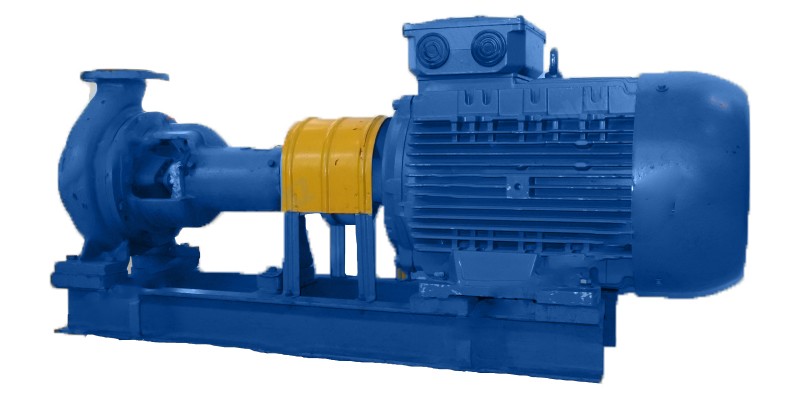

Особенности конструкции и принцип действия

Насос К100-65-200 — консольный моноблочный агрегат центробежного типа, приводимый в действие общепромышленным асинхронным электродвигателем. Он имеет горизонтальное исполнение. Насосная часть и двигатель зафиксированы на общей фундаментной плите и соединены друг с другом упругой муфтой. Модель К100-65-200 оснащёна закрытым рабочим колесом, изготовленным из чугуна. В корпусе устройства расположена спиральная камера. Предусмотрен напорный патрубок, расположенный в одной плоскости с входным и осью вращения ротора. Подвод транспортируемой жидкости к рабочему колесу устройства — осевой односторонний.

Колесо насоса К100-65-200 консольного моноблочного опирается на шарикоподшипники, закреплённые в кронштейне. Для их корректной и надёжной работы применяется консистентная смазка марки Литол 24, соответствующая ГОСТ 21150-87. Рабочее колесо, если смотреть со стороны электропривода, вращается по часовой стрелке.

Для герметизации вала в зависимости от исполнения устройства используется одинарное или двойное сальниковое уплотнение. На первое указывает буква «С», на второе — аббревиатура «СД» в маркировке насоса К100-65-200 консольного моноблочного типа. Сдвоенный сальник позволяет перекачивать жидкости с более высокой температурой, чем одинарный.

Для выпуска воздуха предназначено отверстие в верхней части корпуса устройства. Для слива жидкости после остановки агрегата используется отверстие в нижней части корпуса. Отверстия закрыты пробками. Через сальниковое уплотнение при эксплуатации насоса происходит утечка жидкости. Для её отвода предназначено отверстие в кронштейне.

Несколько важных достоинств

Интерес специалистов к насосу К100-65-200 консольного моноблочного типа объясняется набором его достоинств:

• этот агрегат имеет сравнительно небольшие габариты, что упрощает его транспортировку и установку;
• его конструкция проста, что в сочетании с высоким качеством изготовления обеспечивает надёжность и долговечность насоса;
• при работе устройство производит минимальный уровень вибрации и шума;
• модель оснащается качественными сальниковыми уплотнениями, обеспечивающими высокую степень герметичности;
• в состав агрегата включается отказоустойчивый, долговечный двигатель;
• наконец, предлагаемая модель при всех перечисленных достоинствах имеет вполне доступную цену.

Комплект поставки

Покупатель, приобретающий модель К100-65-200, получает:

• насосную часть;
• общепромышленный электродвигатель, играющий роль привода;
• фундаментную плиту, на которую устанавливаются насосная часть и двигатель;
• соединительную муфту для передачи крутящего момента от двигателя к рабочему колесу;
• руководство по эксплуатации и паспорт изделия.

При необходимости возможна поставка запасных частей к насосу К100-65-200 консольному моноблочному (за отдельную плату).

Расшифровка маркировки

По маркировке любого насоса можно определить его основные характеристики. К100-65-200 не является исключением из правила. Символы, входящие в его маркировку, означают следующее:

• «К»: буква указывает на то, что насос является консольным;
• 100: число представляет собой значение диаметра всасывающего патрубка, выраженное в мм;
• 65: это число указывает на диаметр нагнетательного патрубка, выраженный в мм;
• 200: число является значением диаметра, который имеет рабочее колесо, выраженным в мм;
• «а», «б»: буква указывает на способ обточки рабочего колеса;
• «С», «СД»: указывают на тип используемого сальникового уплотнения (одинарное или двойное соответственно).

На последнем месте в маркировке располагаются символы, указывающие на климатическое исполнение и категорию размещения. Так, аббревиатура «УХЛ4» говорит об исполнении для регионов с умеренно-холодным климатом и возможности эксплуатации насоса в закрытых помещениях, в которых организована искусственная вентиляция.

График рабочих зависимостей К100-65-200

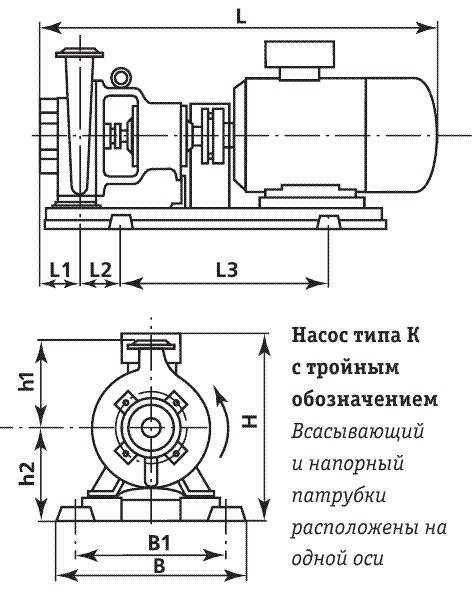

Габаритные размеры насоса К100-65-200

Марка насоса	Габаритные и присоединительные размеры
	a	f	h1	h2	m1	m2	m3	m4	n1	n2	n3	n4	w	s1	s2	d	L
К100-65-200	100	500	180	225	125	95	25	65	320	250	110	145	370	4отв-14,5	2отв-14,5	32	80

Габаритные и присоединительные размеры фланца

Марка насоса	Фланец на входе в насос					Фланец на выходе из насоса
	Dn1	D1	D11	d1	n1-d01	Dn2	D2	D12	d2	n2-d02
К 100-65-200	100	220	180	158	8-17,5	65	185	145	122	4-17,5

Габаритные размеры насосного агрегата К100-65-200

Тип насосного агрегата	A	A1	d	H	H1	L	l	l1
100-65-200	770	420	20	250	225	1175	100	193
