Назначение

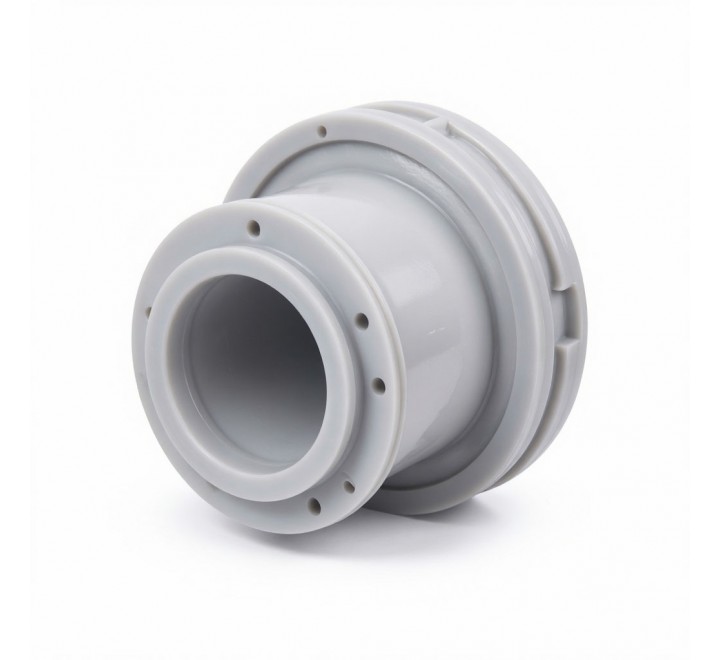

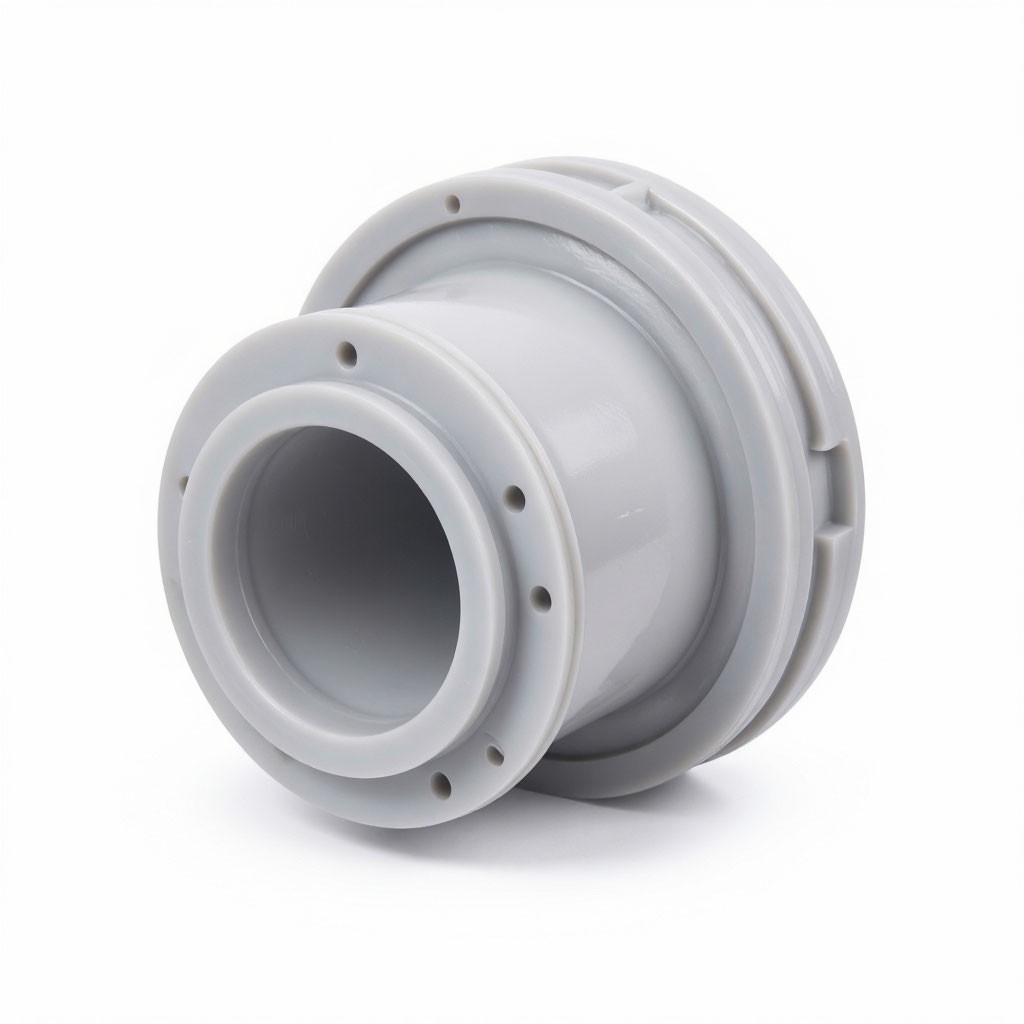

Защитная сменная втулка (рубашка) вала многоступенчатого секционного питательного насоса ПЭ 65-53. Предназначена для защиты основного вала от механического износа, коррозии и кавитационного разрушения в зоне сальниковых уплотнений, межступенчатых перегородок или разгрузочного устройства. Обеспечивает стабильный радиальный зазор, герметичность узла и возможность быстрой замены без демонтажа или замены дорогостоящего вала.

Принцип работы
Деталь устанавливается на вал насоса и вращается вместе с ним. Внутренняя поверхность рубашки работает в паре с сальниковой набивкой, торцевым уплотнением или направляющей втулкой, а наружная поверхность контактирует с корпусными элементами или уплотнительными кольцами. За счёт точной посадки, расчётного зазора и качественной обработки формируется стабильный уплотнительный контур, исключающий протечки рабочей среды, биение вала и абразивный износ основных деталей. Материал 30Х13-б обеспечивает повышенную коррозионную и износостойкость при работе с горячей деаэрированной водой.

Параметр	Значение
Наименование	Рубашка насоса ПЭ 65-53
Материал	Сталь 30Х13-б (мартенситная коррозионно-стойкая, улучшенная)
Масса	1,480 кг
Наружный диаметр	Ø75 мм
Высота (длина)	150 мм
Рабочая температура	до +120…+160 °C
Рабочее давление	до 6,5 МПа
Твёрдость рабочей поверхности	HRC 35–45 (после закалки и высокого отпуска)
Шероховатость рабочих поверхностей	Ra ≤ 0,8 мкм
Посадочный допуск на вал	h7/k6 или H7/js6 (зависит от исполнения)
Радиальный зазор с корпусом/втулкой	0,15–0,30 мм (холодный, уточняется по паспорту)
Совместимые среды	Деаэрированная питательная вода, конденсат, нейтральные технические жидкости

Габаритные размеры

Наружный диаметр: 75 мм
Осевая длина: 150 мм
Внутренний посадочный диаметр: определяется конструкцией вала (типово 45–60 мм для ПЭ 65-53)
Толщина стенки: ~7–12 мм (ориентировочно, зависит от внутреннего диаметра)
Профиль торцов: может включать фаски, канавки под стопорные элементы или уплотнительные буртики

Конструктивные особенности

Материал 30Х13-б: сталь с содержанием ~0,3% С и 13% Cr, индекс «б» указывает на улучшенный режим термообработки, уточнённый химический состав или поставку по специальным ТУ для насосного оборудования. Обеспечивает высокую стойкость к кавитационной эрозии, питтинговой коррозии и термическому растрескиванию в горячей деаэрированной воде;
Прецизионная обработка: внутренние и наружные цилиндрические поверхности, а также торцы подвергаются чистовой шлифовке или притирке для обеспечения герметичности и точности зазоров;
Сменное исполнение: рубашка является быстроизнашиваемой деталью, предназначенной для замены без демонтажа вала или корпуса насоса;
Фиксация: удерживается на валу за счёт посадочного натяга, шпонки, стопорного винта или гайки, исключающих проворачивание при пуске и изменении режима работы;
Универсальность применения: может использоваться как защитная втулка в сальниковой камере, межступенчатом уплотнении или в зоне разгрузочного устройства.

Конструктивное использование и монтаж
Деталь устанавливается на вал насоса в зоне сальниковой камеры, межступенчатого уплотнения или разгрузочного узла и фиксируется шпонкой, стопорным винтом или гайкой (в зависимости от исполнения). Работает в едином узле с валом, уплотнительными элементами, направляющими аппаратами и подшипниковыми опорами.
Требования к монтажу:

обязательная очистка посадочной поверхности вала от консервационных смазок, окалины и загрязнений;
контроль геометрии вала (овальность и конусность ≤ 0,02 мм);
обеспечение соосности рубашки с валом и смежными уплотнительными элементами;
проверка радиального зазора между рубашкой и неподвижной деталью согласно паспорту насоса;
затяжка стопорных элементов с контролем момента;
проверка свободного вращения ротора после сборки до подключения привода.

Область применения
Предназначена для эксплуатации в составе многоступенчатых питательных насосов серии ПЭ 65-53 на объектах энергетики и промышленности:

тепловые и атомные электростанции (питательные насосы паровых котлов);
промышленные котельные и системы высокого давления;
нефтеперерабатывающие и химические предприятия (перекачка деаэрированных сред);
системы подпиточного и оборотного водоснабжения с повышенными требованиями к надёжности и коррозионной стойкости.
Рекомендуется для работы с деаэрированной питательной водой при температуре до +160 °C и соблюдении режима фильтрации, деаэрации и контроля химического состава среды.

Срок эксплуатации и диагностика

Нормативный ресурс: 15 000–25 000 моточасов;
Факторы снижения ресурса: абразивные примеси, кавитация, нарушение соосности при сборке, перегрев узла, сухой ход, химическая коррозия, использование некондиционной смазки/затворной жидкости;
Признаки критического износа: подтекание среды через уплотнение, осевое/радиальное биение вала, задиры или эрозия на рабочей поверхности, рост вибрации > 4,5 мм/с, повышение температуры узла > 80 °C;
Рекомендация: при замене рубашки обязательна совместная диагностика состояния вала, сальникового/торцевого уплотнения, направляющих аппаратов и системы подачи затворной жидкости, а также контроль шероховатости и геометрии посадочных поверхностей.

Примечание: Рубашка насоса ПЭ 65-53 является унифицированным элементом защитно-уплотнительного узла многоступенчатых питательных насосов высокого давления. Индекс «-б» в обозначении материала 30Х13-б обычно указывает на улучшенный режим термообработки, уточнённый химический состав или поставку по специальным ТУ для повышения износостойкости и коррозионной стойкости. Точные внутренние диаметры, допуски, требования к термообработке и совместимость с конкретными версиями уплотнений рекомендуется уточнять по заводской конструкторской документации или у предприятия-изготовителя. При заказе запасных частей необходимо указывать: полное наименование детали, материал (30Х13-б), габариты (Ø75×150 мм), год выпуска насоса, серийный номер агрегата, позицию установки и тип уплотнительного узла.
