Вакуумный насос 2НВР-5ДМ

Содержание:

• Описание насоса 2НВР-5ДМ
• Особенности конструкции и принцип работы
• Основные технические характеристики
• Подготовка к эксплуатации
• Техническое обслуживание
• Расшифровка маркировки
• Принципиальная схема насоса
• Габаритные размеры насоса
• Испытание насоса 2НВР 5ДМ (видео)

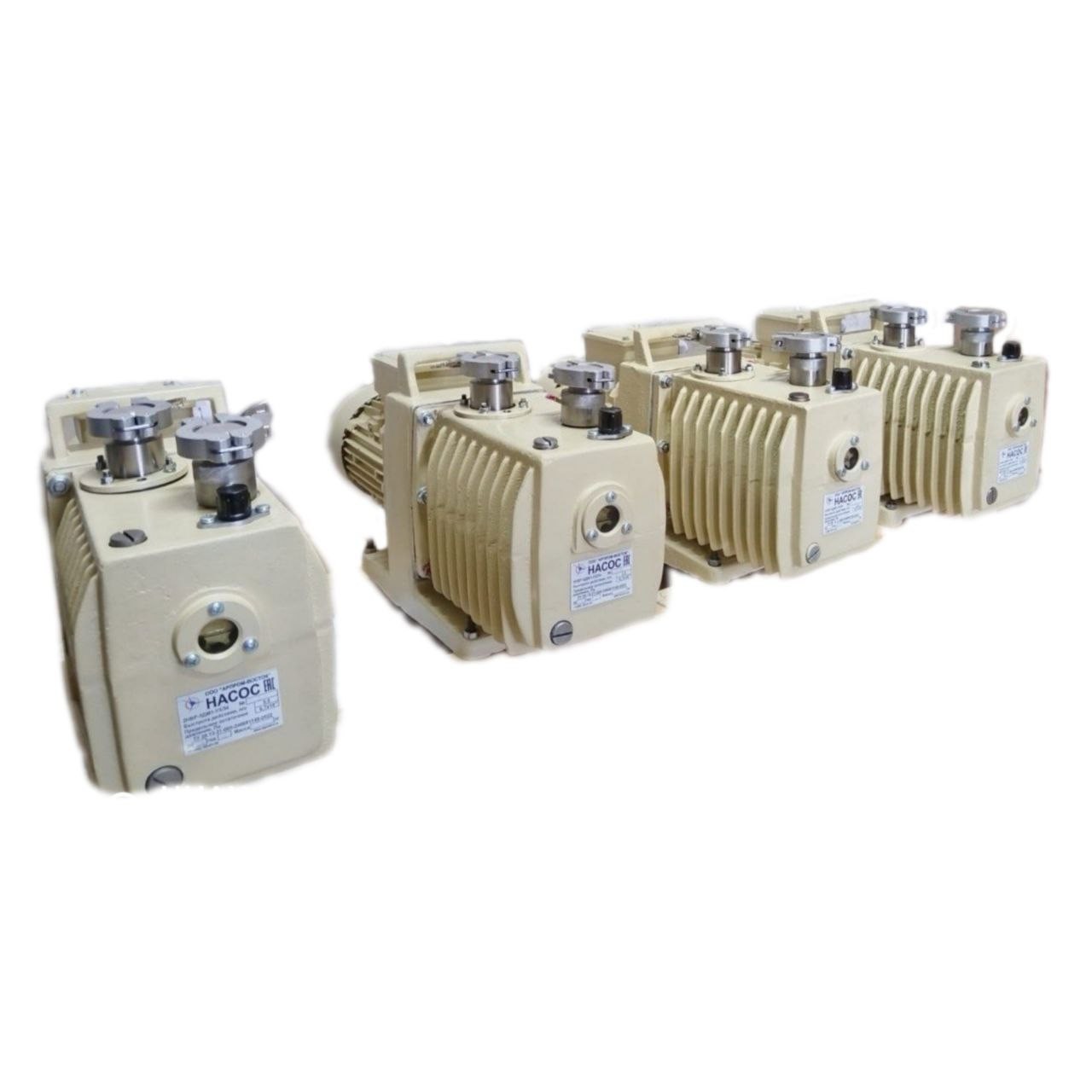

Описание насоса 2НВР-5ДМ

Насос 2НВР-5ДМ применяется для откачивания из герметичных резервуаров воздуха и других газов, не имеющих агрессивных свойств и не являющихся токсичными, а также смесей пара с тем или иным газом. Температура среды, транспортируемой насосом 2НВР-5ДМ, должна варьироваться от 10 до 35ºС. Такие же предельные значения установлены для температуры, которую имеет окружающий воздух.

Транспортируемые газы должны быть избавлены от механических частиц и влаги в капельной форме. Максимальная допустимая объёмная концентрация кислорода в них — 21%.

Предлагаемая модель применяется во многих областях — практически везде, где есть потребность в вакууме. Она эксплуатируется в химической промышленности, радиотехнической и других отраслях. Не последнюю роль играет возможность объединения насоса 2НВР-5ДМ с другими устройствами — в частности, с турбомолекулярными агрегатами, бустерными и диффузионными насосами.

Особенности конструкции и принцип работы

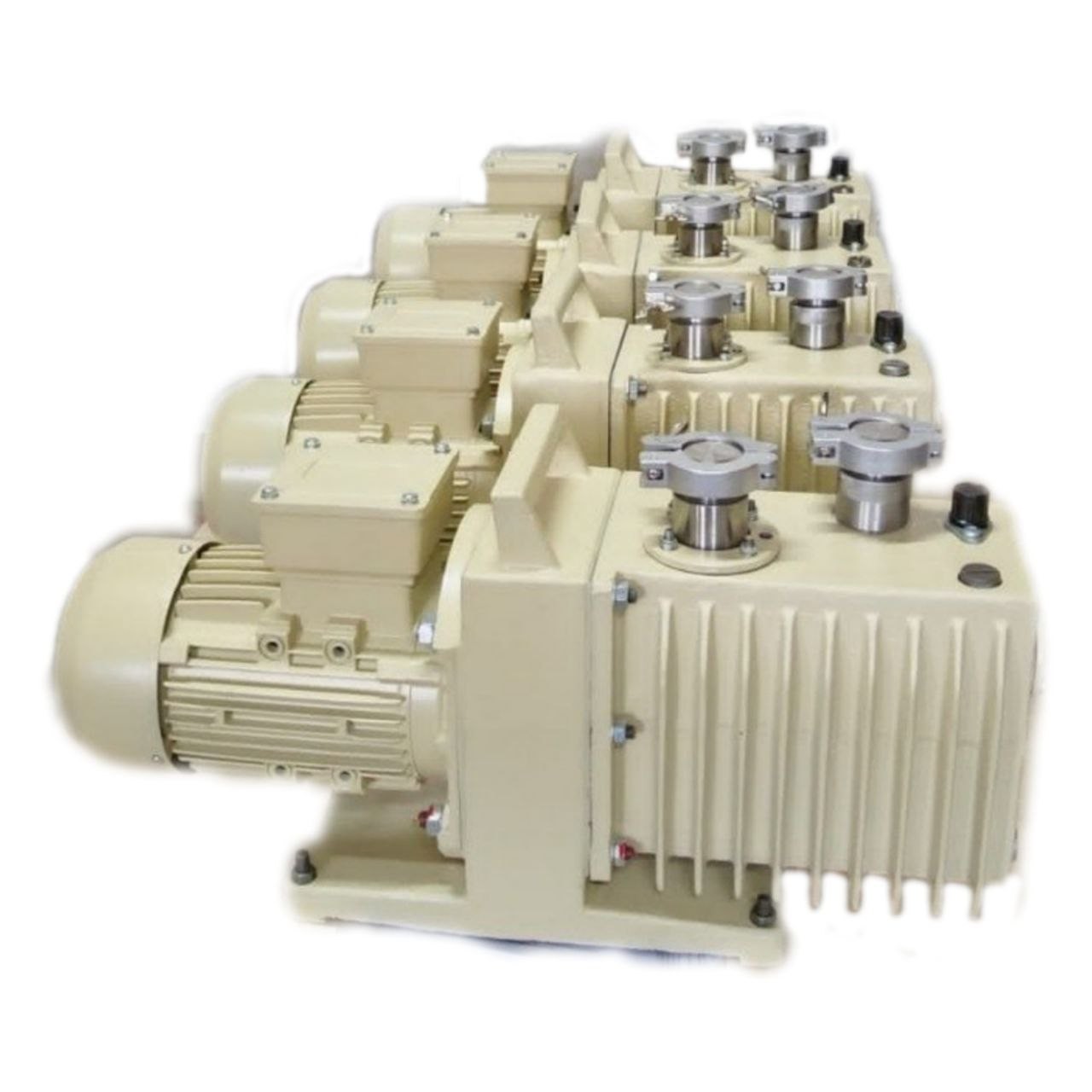

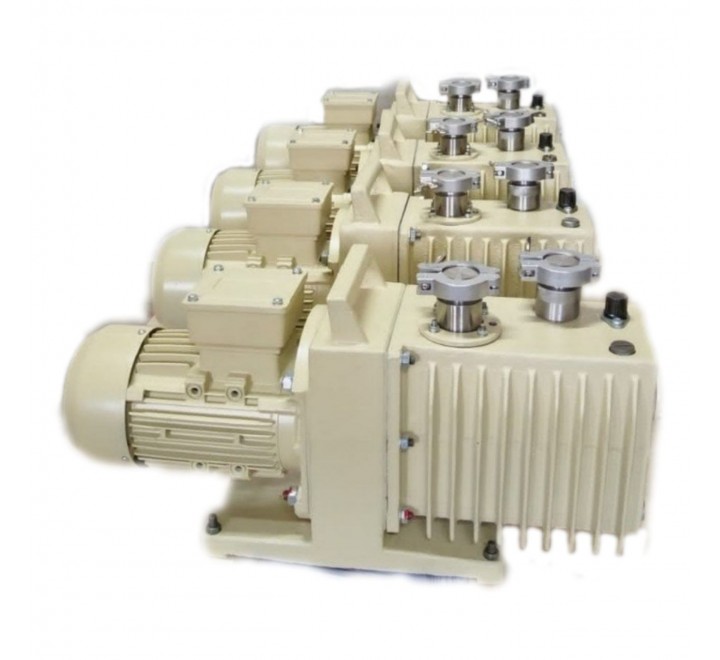

Насос 2НВР-5ДМ выпускается в моноблочном исполнении. Роль привода играет асинхронный двигатель марки АИР71А4, получающий питание из трёхфазной сети переменного тока напряжением 380 В. Для изготовления корпуса и проточной части предлагаемого агрегата применена углеродистая сталь. Во внутреннем объёме предусмотрена рабочая камера с вращающимся ротором. Последний закреплён эксцентрично, и при вращении объём камеры постоянно меняется. За счёт этого происходит всасывание и последующее выталкивание перекачиваемого газа.

Роль рабочей жидкости в модели играет вакуумное масло. Его температура при работе устройства не должна быть больше 80ºС.

Для обеспечения герметичности используется уплотнение вала манжетного типа.

Входной и выхлопной патрубки насоса 2НВР-5ДМ находятся в стойке: первый — на её верхней поверхности, второй — на боковой.

В конструкции агрегата есть газобалластное устройство. Его назначение — защита от конденсации паров, которая могла бы происходить при откачивании смеси газа с паром.

Основные технические характеристики

- Входное давление: 0,133кПа (1 мм рт. ст.);

- быстрота действия в диапазоне давлений от атмосферного до 0,26кПа;

- для насоса применяется маслоотделитель 2МО-5;

- при температуре от +10°С до +35°С насос изготавливается в климатическом исполнении УХЛ4 (ГОСТ 15150-69);

- параметры сети питания двигателя: частота - 50Гц, напряжение - 380В, сила тока - 20А;

- мощность двигателя: 0,55кВт;

- условный проход патрубков: d_вх= 25 мм; d_вых= 16 мм.

Подготовка к эксплуатации

Перед началом эксплуатации насос 2НВР-5ДМ нужно расконсервировать:

• устройство тщательно очищается ветошью, пропитанной водой с мылом, от смазочных материалов и пыли, и насухо вытирается;
• выполняется проверка сопротивления, которое имеет изоляция обмоток двигателя. Его минимальное допустимое значение — 0,5 МОм. Если оно меньше, оборудование просушивается;
• двигатель заземляется и подключается к электросети;
• ыполняется промывка — через впускной патрубок вливается масло, а ротор рукой проворачивается за крыльчатку. Вращать нужно в направлении, обозначенном стрелкой;
• грязное масло сливается, вместо него заливается новое;
• производятся кратковременные запуски двигателя для проверки направления вращения ротора. Последний должен вращаться по стрелке;
• проверяется способность развивать максимальное давление. Используется измерительная камера, оснащённая преобразователями.

Техническое обслуживание

Чтобы насос 2НВР-5ДМ работал надёжно и долго, необходимо с определённой периодичностью выполнять его техобслуживание:

• ежемесячно нужно производить ТО-1;
• раз в полгода необходимо выполнять ТО-2.

В ходе техобслуживания проверяются качество и уровень масла, которым наполнен насос 2НВР-5ДМ. Используются смотровое стекло и специальные отверстия, входящие в конструкцию агрегата. Уровень смазочной жидкости должен находиться на середине стекла.

Через 100 ч эксплуатации нужно выполнить первую смену рабочей жидкости. Далее эту процедуру необходимо повторять каждые 2500 ч. Если устройство эксплуатируется в сложных условиях (при повышенной влажности и/или запылённости), масло нужно менять чаще.

Расшифровка маркировки

Число 2, расположенное в начале маркировки насоса 2НВР-5ДМ, представляет собой номер его модификации.

Аббревиатура «НВР» указывает на тип оборудования — её расшифровка звучит как «насос вакуумный роторный».

Число 5 является значением быстродействия, выраженным в л/с.

Аббревиатура «ДМ», расположенная на последнем месте в маркировке, описывает особенность конструкции. Она расшифровывается как «двухступенчатый модернизированный».

Принципиальная схема насоса

При вращении ротора 4 с пластинами 5, прижимаемыми к цилиндру пружинами 6, газ, всасываемый через патрубок 2, вытесняется через выхлопной клапан 1 вследствие периодического изменения объемов полостей А и Б рабочей камеры.

Охлаждение насоса - воздушное.

Габаритные размеры насоса
