Консольный насос К100-80-125. Характеристики

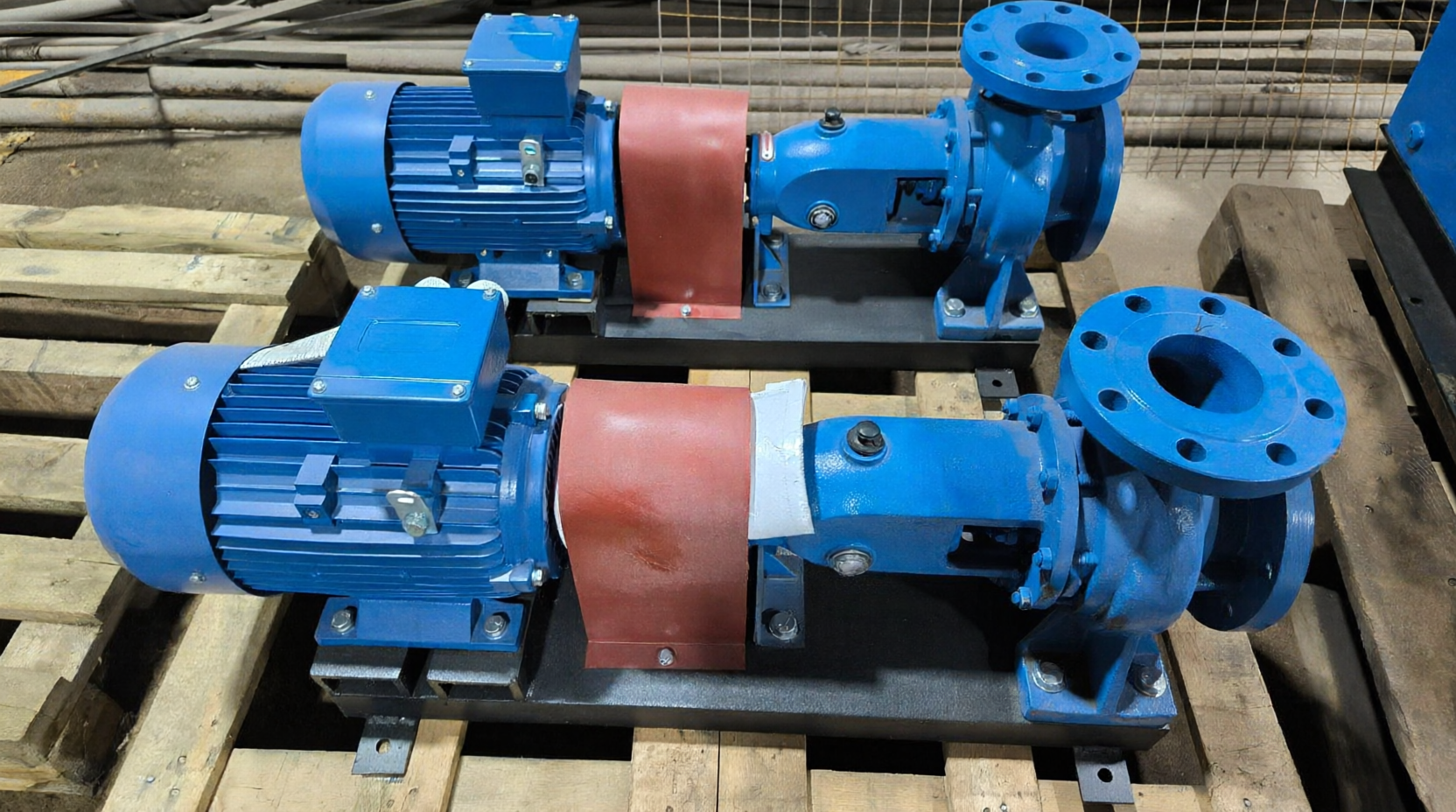

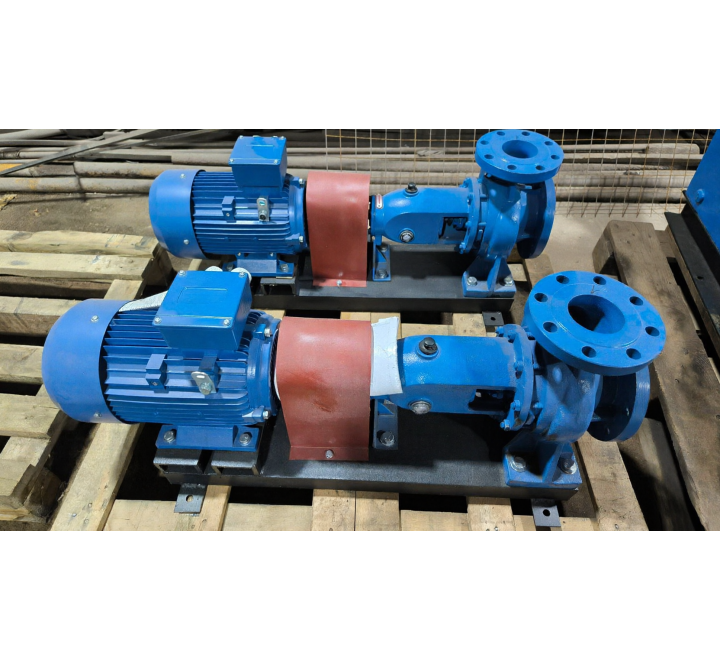

Описание насоса К100-80-125

Консольные насосы К100-80-125 — это вид центробежных насосов с односторонним подводом жидкости к рабочему колесу, расположенному на конце вала, удаленном от привода. Агрегаты комплектуются электродвигателем, устанавливаемым, как правило, на единую платформу либо соединяемых фланцем. Консольные насосы К100-80-125 служат для перекачки воды, химически активных жидкостей, жидкостей включающих примеси и твердые включения.

Насосы консольные К и консольно-моноблочные насосы КМ (агрегаты электронасосные на их основе) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

Консольные насосы К – центробежные, горизонтальные, консольные насосы с опорой на корпусе. Насос К100-80-125 предназначен для перекачивания пресной воды, жидкостей сходных с водой по плотности, вязкости и химической активности. К100-80-125 широко применяются в системах водоснабжения, теплоснабжения и системах отопления, а также для поддержании давления в системе отопления или водоснабжения в многоэтажных зданиях.

Условное обозначение:

К – консольный насос;
100 – диаметр входного патрубка, мм;
80 – диаметр выходного патрубка, мм;
125 –диаметр рабочего колеса (условный), мм;

График рабочих зависимостей К100-80-125

Габаритные размеры насоса К100-80-125

Марка насоса	Габаритные и присоединительные размеры
	a	f	h1	h2	m1	m2	m3	m4	n1	n2	n3	n4	w	s1	s2	d	L
К100-80-125	100	500	160	200	125	95	24	60	280	212	110	145	370	4отв-14,5	2отв-14,5	32	80

Габаритные и присоединительные размеры фланца

Марка насоса	Фланец на входе в насос					Фланец на выходе из насоса
	Dn1	D1	D11	d1	n1-d01	Dn2	D2	D12	d2	n2-d02
К 100-80-125	100	220	180	158	8-17,5	80	200	160	133	8-17.5

Габаритные размеры насосного агрегата К100-80-125

Тип насосного агрегата	A	A1	d	H	H1	L	l	l1
100-80-125	680	380	20	230	200	1125	100	193

Установка консольных насосов К100-80-125

Устанавливать насос К100-80-125 рекомендуется на ровном и качественном бетонном основании, которое способно обеспечить надежное крепление приобретенного насоса. Фундамент должен поглощать различные вибрации, удары и линейные деформации. Масса фундамента должна в полтора раза превышать массу бетона. А его ширина и длина должна быть больше на один метр по периметру несущей рамы. Насос устанавливается в центре бетонного основания и закрепляется. При монтаже труб нужно учитывать, чтобы на корпус насоса не передавались механические усилия. Чтобы добиться отличной работы консольного насоса К100-80-125, нужно свести к минимуму вибрацию и шум.
