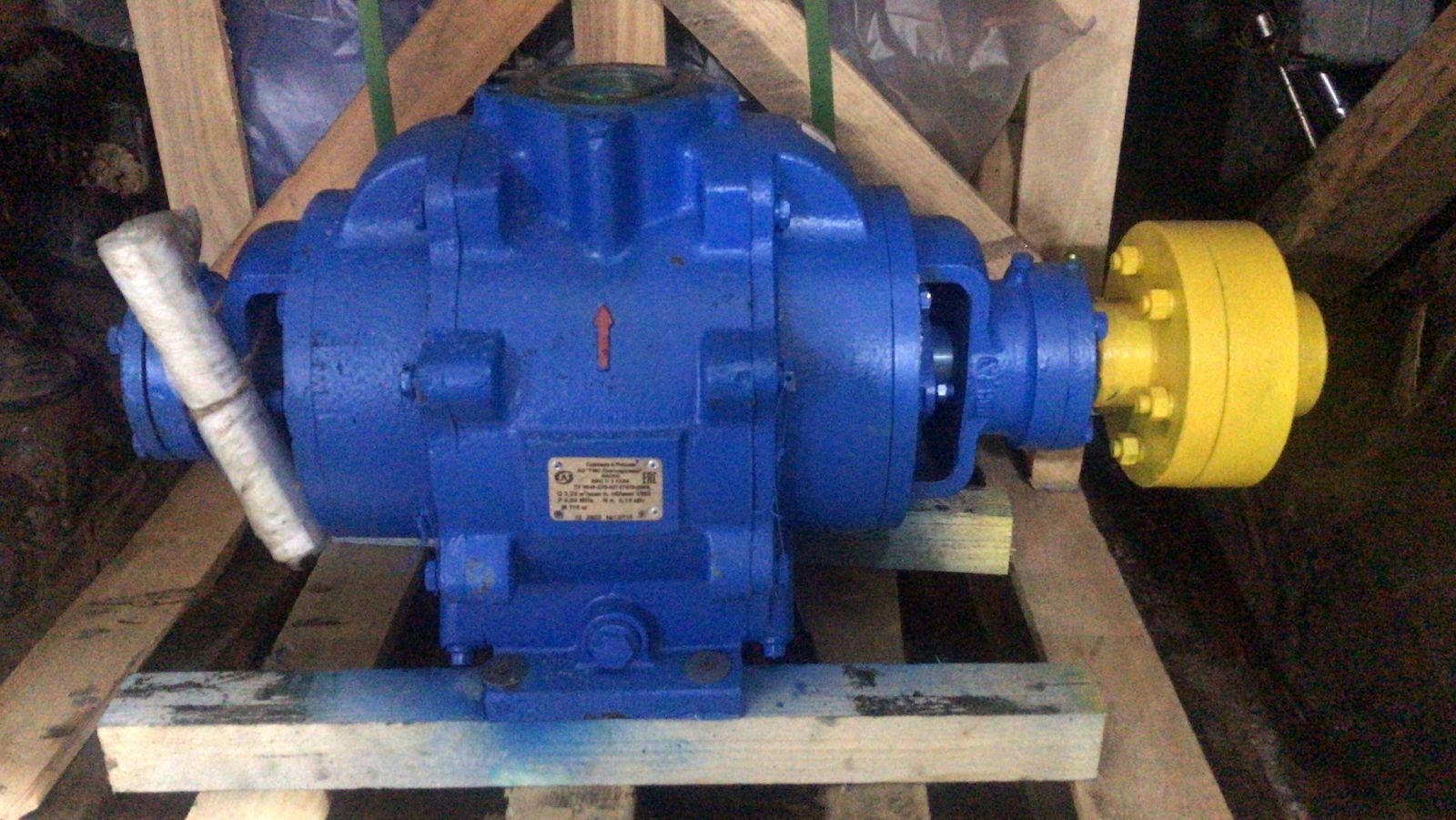

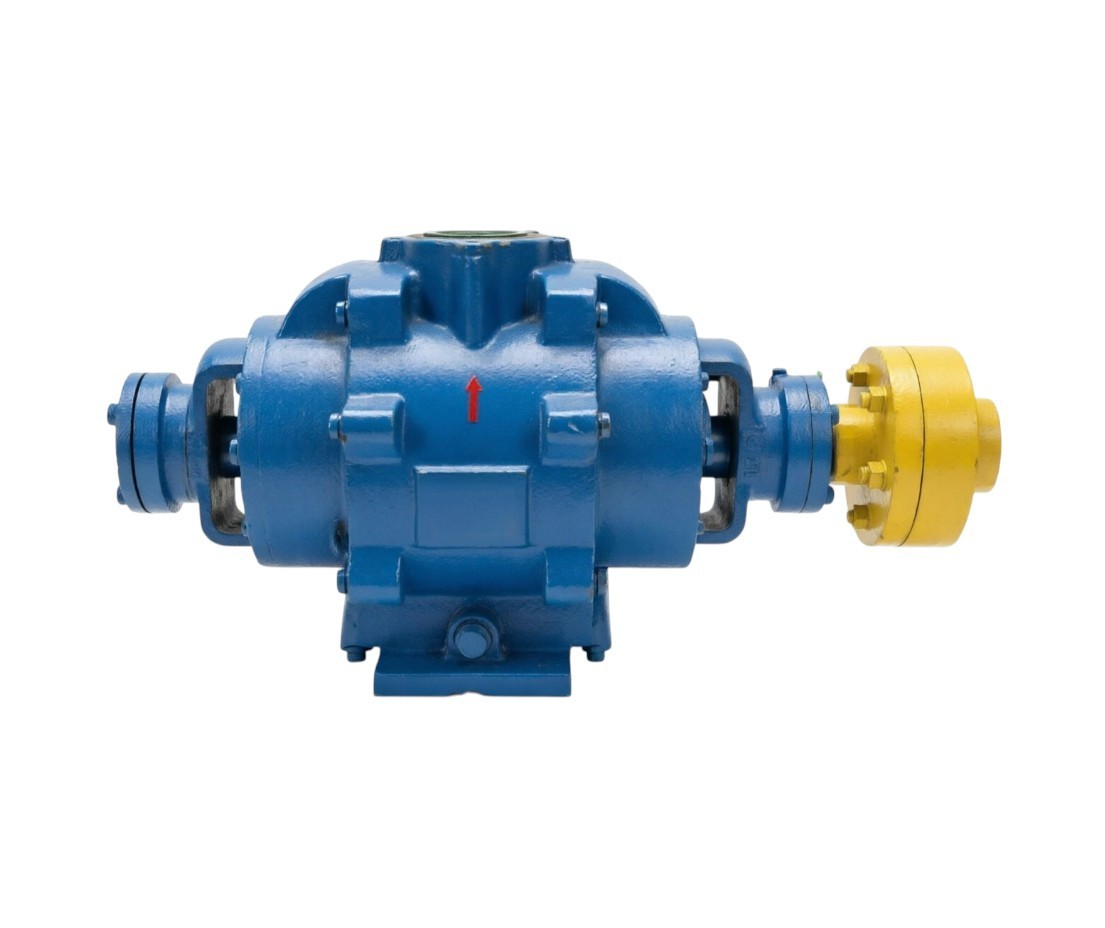

Насос вакуумный ВВН1-3
Насос ВВН1-3
Насосы ВВН используются для отсасывания воздуха, различных газов (кроме агрессивных) и смесей пара и газа, освобожденных от влаги в капельной форме. Они работают на воде или другой жидкости – например, машинном масле.
Насосы ВВН эксплуатируются в самых разных областях деятельности:
- в сельском хозяйстве они обеспечивают работу доильных аппаратов;
- на табачных производствах с их помощью сушат табак;
- на предприятиях пищевой промышленности эти насосы применяются для дегазации растительных масел;
- в структурах ЖКХ их используют для заполнения трубопроводов жидкостью;
- на кондитерских фабриках они применяются для ускорения процесса варки карамели.
Помимо перечисленных областей, насосы ВВН эксплуатируются в целлюлозно-бумажной, химической, газовой, нефтяной и других отраслях.
Особенности конструкции и принцип действия ВВН1-3
В конструкцию насосного агрегата входят собственно насос ВВН и играющий роль привода электродвигатель. Они смонтированы на общей раме.
Корпус насоса, изготовленный из чугуна, имеет полости нагнетания и всасывания. С основной (рабочей) полостью они сообщаются через малый и большой серповидные вырезы соответственно.
На валу насоса ВВН закреплен бронзовый диск с лопатками, играющий роль ротора.
Перед запуском корпус насоса до оси заполняется водой или другой жидкостью. При вращении ротора она увлекается лопатками и отбрасывается к внешнему краю крышки, закрывающей корпус, образуя кольцо. Во внутреннем объеме насоса возникает разрежение, благодаря которому всасывается воздух или газ. Далее он отводится в нагнетательный патрубок, входящий в конструкцию насоса ВВН.
Через насосный агрегат непрерывно циркулирует чистая, освобожденная от механических примесей вода. Благодаря этому обеспечивается отвод тепла, выделяемого трущимися деталями и газом при его сжатии.
Несколько важных достоинств
Большое распространение насосов ВВН объясняется не только их универсальностью. Эти устройства имеют еще несколько достоинств:
- их конструкция проста, а потому – надежна;
- трение деталей при их эксплуатации минимально, благодаря чему обеспечивается значительный моторесурс;
- насосы ВВН имеют малую чувствительность к загрязнениям, что расширяет сферу их применения и увеличивает срок службы. Как показывает опыт, они эксплуатируются долгие годы, не требуя обслуживания и ремонта.
Расшифровка маркировки
Маркировка насоса ВВН может начинаться с числа. Оно указывает на порядковый номер модернизации модели.
После числа следует аббревиатура «ВВН». Она указывает на тип устройства и расшифровывается как «вакуумный водокольцевой насос».
Число после аббревиатуры указывает на номинальное давление всасывания, развиваемое насосом: 1 – 0,4 кгс/см2, 2 – 0,2 кгс/см2.
Далее в маркировке ставится дефис, после которого указывается номинальная производительность агрегата в м3/мин (например, 0,8).
После значения производительности ставится дефис, за которым указывается климатическое исполнение насоса ВВН и категория его размещения (например, УХЛ4).
Оплата и Доставка в Москве
Характеристики
Характеристики
Q Подача (м3/ч) | 3.3 |
---|---|
H Напор (м) | 7 |
Мощность | 7.5 |
n Частота вращен. (об/мин) | 1500 |
Потребляемая мощность, (кВт) | 5,16 |
Габариты агрегата,(мм) | 1113х352х745 |
Температура рабочей жидкости: от С до С | 0-15 |
Габариты насоса,(мм) | 660х325х345 |
Вес агрегата | 280 |
Производительность | 3,3 |
Вес насоса,(кг) | 240 |
Габариты упаковки (дли;шир;выс) (мм) | 1145;385;720 |
