Насос двустороннего входа 1Д800-56

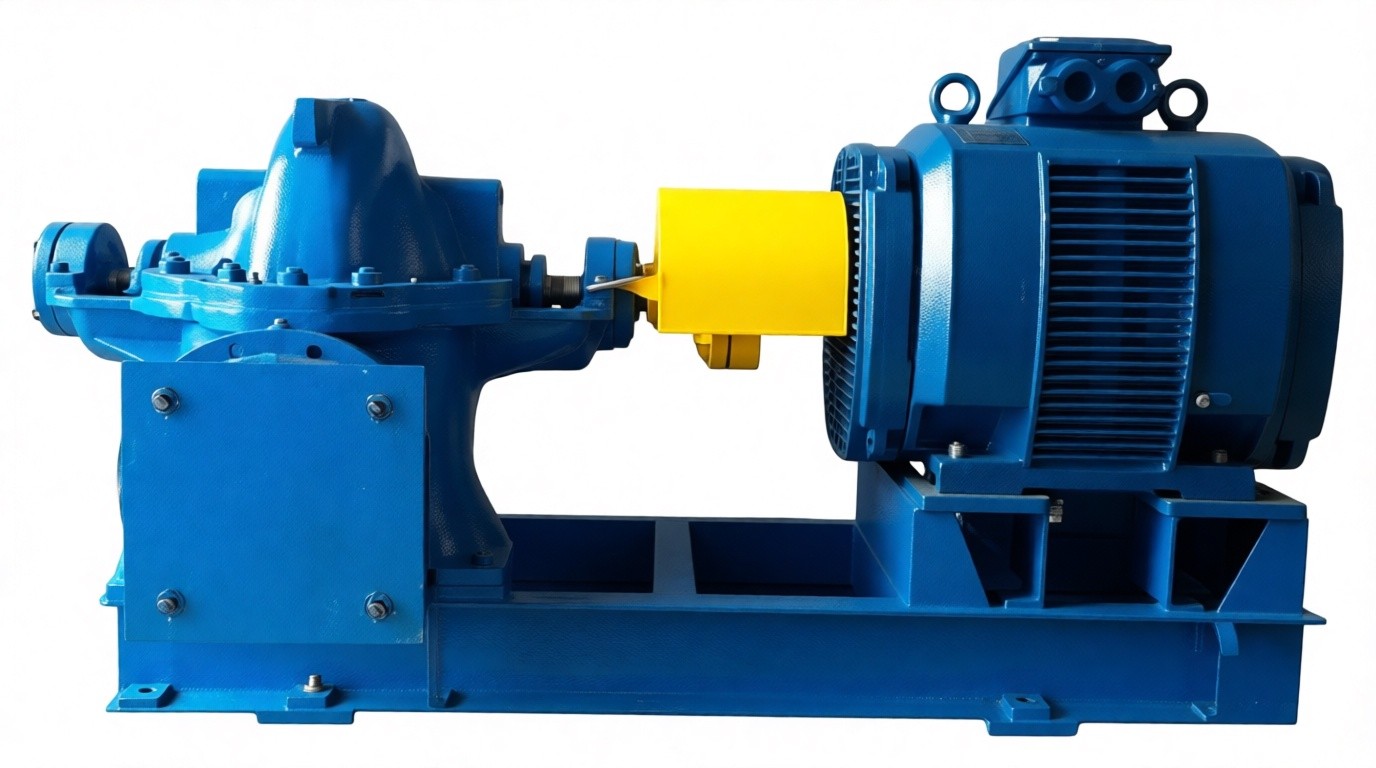

Насос 1Д800-56

Насос 1Д800-56 – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом. Насос действует по принципу преобразования механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода. Насос 1Д800-56 из-за наличия двустороннего рабочего колеса и двустороннего подвода жидкости имеют хорошую всасывающую способность и кавитационные качества.

Насос 1Д800-56а

Насос 1Д800-56а – отличается от насоса 1Д800-56 подрезкой рабочего колеса, где для снижения показателей, в главную очередь по напору, уменьшают диаметр рабочего колеса. Обточка рабочего колеса, помимо уменьшения показателей напора, уменьшает значение подачи, а также увеличивает КПД оборудования. Из-за уменьшенного диаметра колеса ставятся электродвигатели меньших мощностей. Таким образом достигается экономия электроэнергии. Необходимость использования насоса с подрезанным рабочим колесом существует если нет подходящего по характеристикам насоса. Насос 1Д800-56а, насос с первой обточкой колеса. Диаметр колеса, в отличие от "номинального" 1Д800-56, уменьшен, примерно, на 10%.

Насос 1Д800-56б

Насос 1Д800-56б – отличается от насоса 1Д800-56 подрезкой рабочего колеса, где из-за уменьшенного диаметра, ставится электродвигатель меньших мощностей и поэтому параметры подачи и напора становятся меньше. А от насоса 1Д800-56а еще больше подрезкой. Насос 1Д800-56б, насос со второй обточкой колеса. Диаметр колеса, в отличие от "номинального" 1Д800-56, уменьшен, примерно, на 15%.

Назначение насосов 1Д800-56, 1Д800-56а, 1Д800-56б

Предназначен для перекачивания воды и химически активных нетоксичных жидкостей (водородный показатель рН от 4 до 12), нефти, продуктов ее переработки с кинематической вязкостью до 10 - 4 м²/с и жидкостей с содержанием механических примесей не более 1% и с размером твердых частиц не более 0,2 мм. Насос 1Д800-56 предназначен для водного хозяйства и ЖКХ (водозабор, водоснабжение), для нефтегазовой отрасли, для теплоэнергетики, а также для металлургии, горнодобывающей промышленности и пожаротушения.

 Особенности конструкции насосов 1Д800-56, 1Д800-56а, 1Д800-56б

Материал основных деталей насоса 1Д800-56, 1Д800-56а, 1Д800-56б: чугун СЧ 20 или СЧ 25; вала - сталь 45. Корпус насоса имеет разъем в горизонтальной плоскости. Расположение всасывающего и напорного патрубка в нижней части корпуса насоса позволяет проводить ремонт без отключения труб и демонтажа двигателя. Двигатель приводит в действие ротор насоса через упругую втулочно-пальцевую муфту. Опорами ротора имеются радиальные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что обеспечивает равновесие осевых сил. Двойные сальниковые уплотнения надежно предотвращают протекание по валу.

Условное обозначение:

Насос 1Д800-56а/4-т У2, где:

• 1, 2 – модернизация гидроагрегата;
•  Д – насос двухстороннего входа;
• 800 - подача (м³/ч);
• 56 - напор (м);
• а - индекс обточки рабочего колеса ("а" - первая обточка, "б" - вторая обточка);
• 4 - количество полюсов электродвигателя, количество оборотов в минуту (2 - 2900 об/мин, 4 - 1450 об/мин, 6 - 980 об/мин);
• т - тип уплотнения вала (без обозначения или "с" - сальниковое уплотнение вала, "т" или "5" торцевое исполнение вала);
• У - климатическое исполнение;
• 2 - категория размещения.

График рабочих зависимостей 1Д800-56, 1Д800-56а, 1Д800-56б (960 об/мин)

График рабочих зависимостей 1Д800-56, 1Д800-56а, 1Д800-56б (1450 об/мин)
