Насос 1Д630-125

Добавить отзыв

766 422 руб.

* Обязательные поля

766 422 руб.

Описание

Подробности

Насос двустороннего входа 1Д630-125

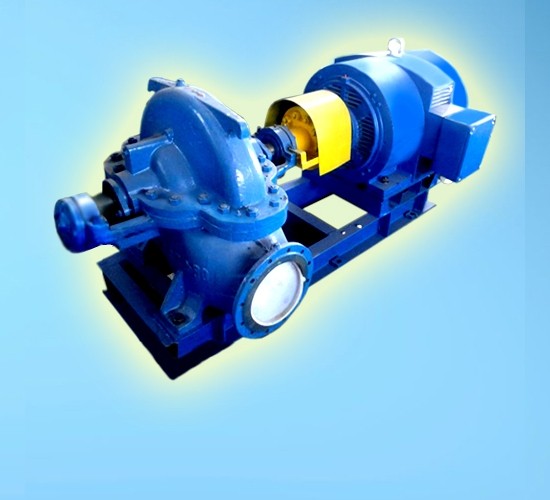

Насос 1Д630-125

Насос 1Д630-125 – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом. Насос действует по принципу преобразования механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода. Насос 1Д630-125 из-за наличия двустороннего рабочего колеса и двустороннего подвода жидкости имеют хорошую всасывающую способность и кавитационные качества.

Насос 1Д630-125а

Насос 1Д630-125а – отличается от насоса 1Д630-125 подрезкой рабочего колеса, где для снижения показателей, в главную очередь по напору, уменьшают диаметр рабочего колеса. Обточка рабочего колеса, помимо уменьшения показателей напора, уменьшает значение подачи, а также увеличивает КПД оборудования. Из-за уменьшенного диаметра колеса ставятся электродвигатели меньших мощностей. Таким образом достигается экономия электроэнергии. Необходимость использования насоса с подрезанным рабочим колесом существует если нет подходящего по характеристикам насоса. Насос 1Д630-125а, насос с первой обточкой колеса. Диаметр колеса, в отличие от "номинального" 1Д630-125, уменьшен, примерно, на 10%.

Насос 1Д630-125б

Насос 1Д630-125б – отличается от насоса 1Д630-125 подрезкой рабочего колеса, где из-за уменьшенного диаметра, ставится электродвигатель меньших мощностей и поэтому параметры подачи и напора становятся меньше. А от насоса 1Д630-125а еще больше подрезкой. Насос 1Д630-125б, насос со второй обточкой колеса. Диаметр колеса, в отличие от "номинального" 1Д630-125, уменьшен, примерно, на 15%.

Назначение насосов 1Д630-125, 1Д630-125а, 1Д630-125б

Предназначен для перекачивания воды и химически активных нетоксичных жидкостей (водородный показатель рН от 4 до 12), нефти, продуктов ее переработки с кинематической вязкостью до 10 - 4 м2/с и жидкостей с содержанием механических примесей не более 1% и с размером твердых частиц не более 0,2 мм. Насос 1Д630-125 предназначен для водного хозяйства и ЖКХ (водозабор, водоснабжение), для нефтегазовой отрасли, для теплоэнергетики, а также для металлургии, горнодобывающей промышленности и пожаротушения.

 Особенности конструкции насосов 1Д630-125, 1Д630-125а, 1Д630-125б

Материал основных деталей насоса 1Д630-125, 1Д630-125а, 1Д630-125б: чугун СЧ 20 или СЧ 25; вала - сталь 45. Корпус насоса имеет разъем в горизонтальной плоскости. Расположение всасывающего и напорного патрубка в нижней части корпуса насоса позволяет проводить ремонт без отключения труб и демонтажа двигателя. Двигатель приводит в действие ротор насоса через упругую втулочно-пальцевую муфту. Опорами ротора имеются радиальные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что обеспечивает равновесие осевых сил. Двойные сальниковые уплотнения надежно предотвращают протекание по валу.

Условное обозначение:

Насос 1Д630-125а/4-т У2, где:

  • 1, 2 – модернизация гидроагрегата;
  •  Д – насос двухстороннего входа;
  • 630 - подача (м3/ч);
  • 125 - напор (м);
  • а - индекс обточки рабочего колеса ("а" - первая обточка, "б" - вторая обточка);
  • 4 - количество полюсов электродвигателя, количество оборотов в минуту (2 - 2900 об/мин, 4 - 1450 об/мин, 6 - 980 об/мин);
  • т - тип уплотнения вала (без обозначения или "с" - сальниковое уплотнение вала, "т" или "5" торцевое исполнение вала);
  • У - климатическое исполнение;
  • 2 - категория размещения.

График рабочих зависимостей 1Д630-125, 1Д630-125а, 1Д630-125б (960 об/мин)

Рабочие характеристики насоса 1Д630-125/6

График рабочих зависимостей 1Д630-125, 1Д630-125а, 1Д630-125б (1450 об/мин)

Рабочие характеристики насоса 1Д630-125/4

Оплата и Доставка в Москве

Характеристики

Характеристики

Q Подача (м3/ч) 630
H Напор (м) 125
Мощность 250, 75, 90, 110, 315, 400
n Частота вращен. (об/мин) 1000/1500
Потребляемая мощность, (кВт) 106
Исполнение по монтажу горизонтальный
Габариты агрегата,(мм) 2415x930x930
Температура рабочей жидкости: от С до С от -40 до +95°С
Плотность: не более кг/куб. м 1100
Вязкость: не более кв.м/с 60*10⁻⁶
Объемная концентрация твердых фракций: не более % 0,05
Содержание твердых фракций размером: не более мм 0,2
Кавитационный запас 5.5 м
Материал проточной части Серый чугун СЧ 20
Габариты насоса,(мм) 1145x900x900
Вес агрегата 2980
Вес насоса,(кг) 800
Габариты упаковки (дли;шир;выс) (мм) 2415x930x930
