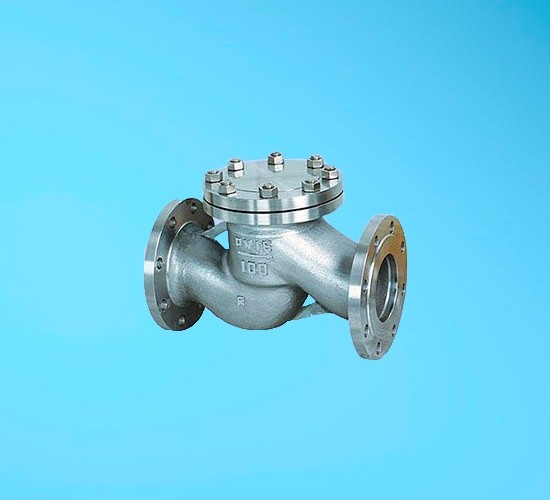

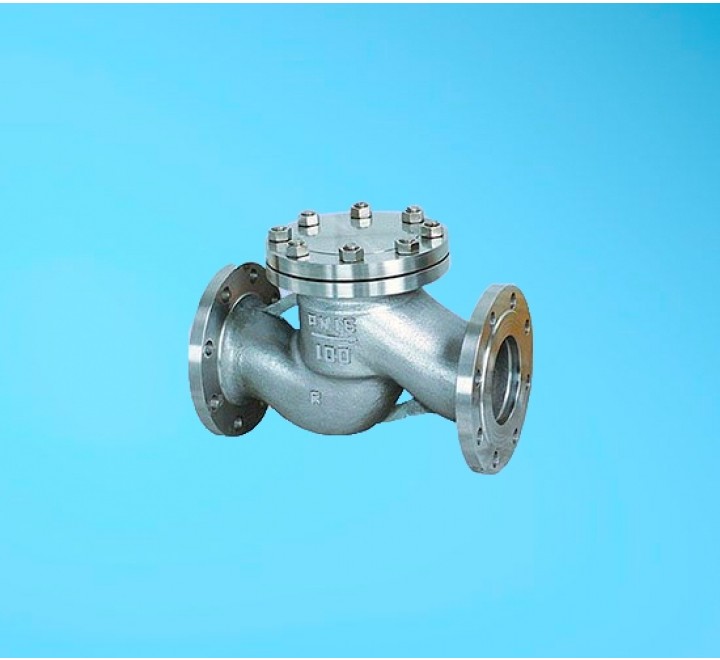

16с13нжКлапан обратный стальной подъемныйНАЗНАЧЕНИЕКлапан обратный подъемный 16с13нж относится к защитному типу арматуру. Устанавливается на трубопроводах для предотвращения обратного потока воды, пара и других неагрессивных сред рабочей температурой от -40 до +425оС. |
Условия эксплуатации клапана 16с13нж:
- Температура рабочей среды: от - 40 до + 420°С;
- Температура окружающей среды: от -40 до +45°С;
- Рабочая среда: жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ, вода, пар, воздух и другие жидкости и газы нейтральные к материалам деталей;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У1;
- Направление потока среды: под золотник (по стрелке);
Технические данные клапана 16с13нж:
- Привод: автоматический;
- Номинальное давление PN, МПа (кгс/см²): 4,0 (40);
- Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80;
- Установочное положение: на горизонтальном трубопроводе - крышкой вверх, на вертикальном - по направлению стрелки на корпусе «вверх»;
- Регламентирующий документ: ТУ 26-07-1123-76, ТУ 3742-020-57146717-2004;
- Номер чертежа: ПТ 41076, ГЛ 41010;
Материалы основных деталей клапана 16с13нж:
- Материал изделия (корпус, крышка): сталь 20Л;
- Материал изделия (золотник): сталь 20Х13;
- Материал изделия (прокладка): паронит ПА;
Показатели надежности клапана 16с13нж:
- Гарантийная наработка, циклов: 450
ОПИСАНИЕ
Обратные клапаны 16с13нж работают в автоматическом режиме. Запорный орган клапана представляет из себя горизонтальный диск (золотник), закрепленный на штоке над седлом (проходом) внутри корпуса. В зависимости от параметров среды золотник со штоком перемещаются в вертикальной плоскости. Когда рабочая среда поступает в тело клапана, за счет давления среды на золотник он приподнимается и перемещается вверх. Клапан находится в открытом положении до тех пор, пока поступает рабочая среда. При прекращении поступления среды золотник под действием собственной массы и давления обратного потока опускается и прижимается к седлу клапана. В этом положении уплотнительные поверхности седла и золотника плотно прижаты друг к другу, не допуская обратного потока среды.
Клапан обратный подъемный фланцевый 16с13нж — обязательный элемент водопроводной системы в многоэтажных домах. Из-за разницы в уровне давления возможно неравномерное распределение горячих и холодных потоков. Потоки, идущие с меньшим давлением, могут устремляться в обратном направлении в трубу или стояк, создавая ситуацию при которой из крана с холодной водой идет горячая. Обратные клапаны также устанавливаются на входе водонагревательного оборудования (бойлера), для не допущения утечки горячей воды в трубу с холодной. Насосное оборудование остро нуждается в установке обратных клапанов. При залегании насоса на достаточной глубине, в случае его отключения обратный поток воды может серьезно повредить насосное оборудование.
Характеристики
Характеристики
Диаметр условный,мм | 50 |
---|---|
Рабочая среда | Вода, Коррозионные вещества, Масла, нефть, Пар |
Температура среды, °C | от -40 до +425 |
Рабочее давление, МПа | 4 |
Способ крепления | Ф |
Масса, кг | 8,6 |
Строительная длина, мм | 230 |
