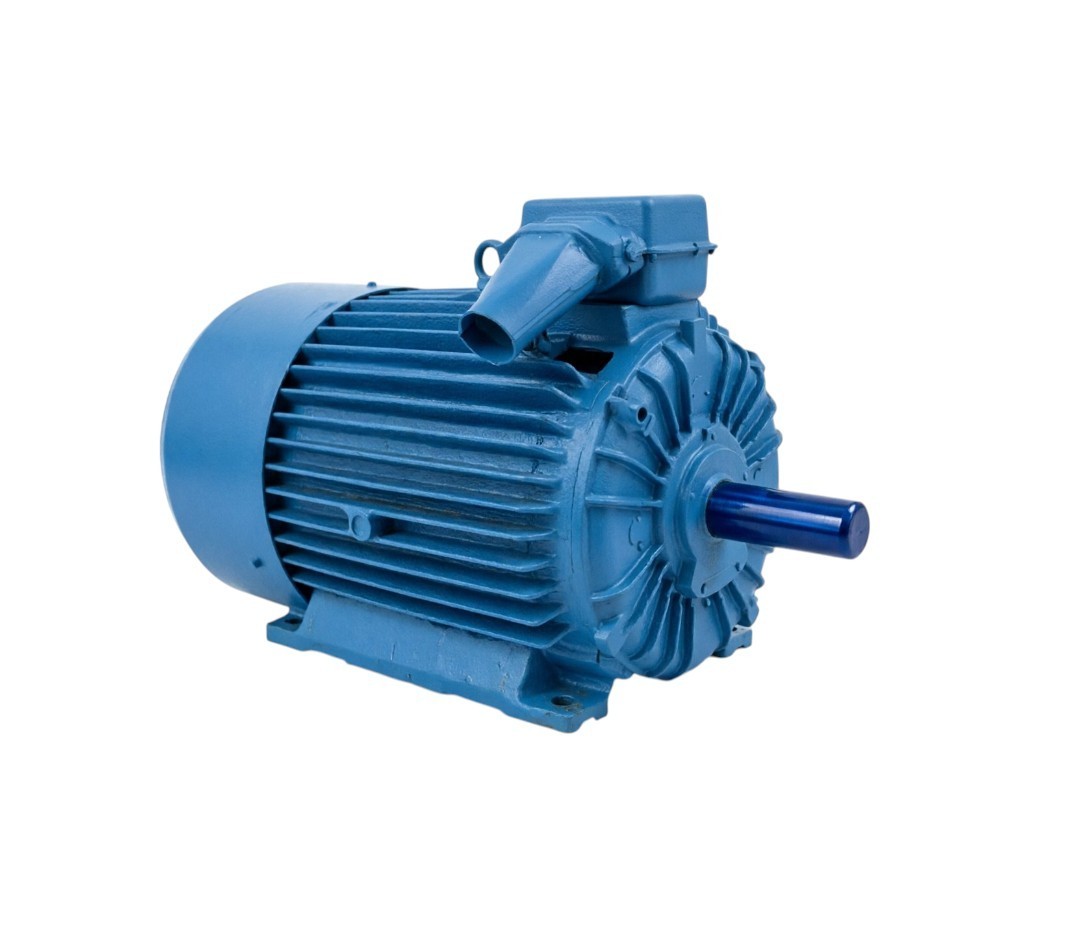

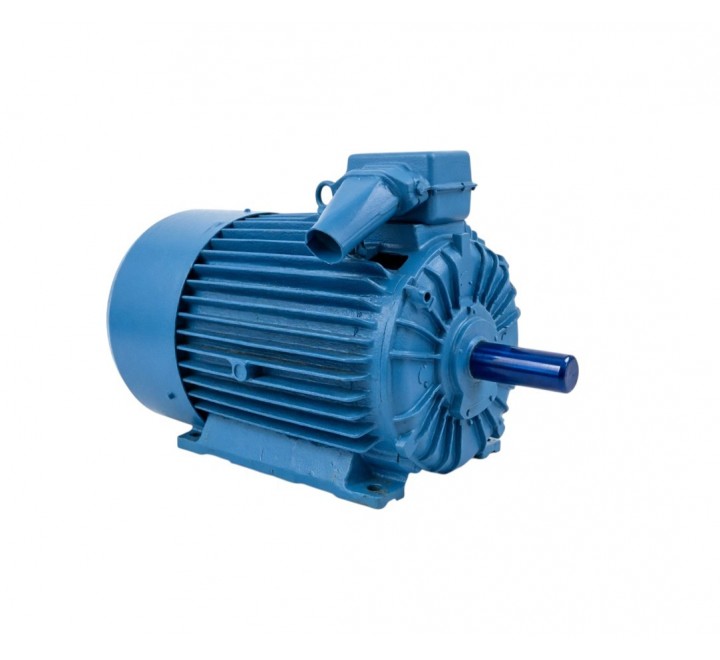

Электродвигатель АО4-355М-12

Добавить отзыв

Под заказ

Описание

Подробности

Трехфазные асинхронные электродвигатели серии АО4

Трехфазные асинхронные электродвигатели серии АО4 используются для запуска механизмов работы в стационарных установках и для работы в качестве привода механизмов на судах неограниченного района плавания. Изготавливаются для нужд народного хозяйства, а также для нужд ВМФ России с морским и речным регистрами судоходства РФ.

Структура условного обозначения

(А)АО4-355Х-Х ХХ:
А - асинхронный защищенный;
АО - асинхронный закрытый обдуваемый;
4 - номер серии;
355 - высота оси вращения, мм;
Х - условное обозначение длины сердечника статора
(LК; L; Х; У);
Х - число полюсов (4; 6);
ХХ - климатическое исполнение (У, Т) и категория размещения
(2, 3) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Высота над уровнем моря не более 1000 м.
Температура окружающей среды от минус 45 до 40°С (У2, У3), от минус 10 до 45°С (Т2, Т3).
Относительная влажность воздуха до 80% при температуре 20°С (У2, У3), до 90% при температуре 27°С (Т2, Т3).
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, токопроводящей пыли.
Отклонение напряжения сети от указанных в паспорте в пределах от минус 5 до 10%.
Двигатели должны быть защищены от непосредственного влияния солнечной радиации и от прямого воздействия атмосферных осадков.
Группа механического исполнения М1 для двигателей А4-355 и М6 для двигателей АО4 по ГОСТ 17516.1-90.
Уровень шума не превышает предельных значений по 1 классу ГОСТ 16372-84.
Допустимая вибрация двигателей соответствует классу 4, 5 по ГОСТ 16921-83.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.
Двигатели А4-355 для внутригосударственных поставок соответствуют ТУ 16-526.647-85, двигатели АО4-355 - ТУ 16-526.648-85, а для поставок на экспорт дополнительно соответствуют ОСТ 16.0.800.210-83 и стандартам СЭВ: СТСЭВ 1096-78 и СТСЭВ 3149-81.



Тип L, мм l1, мм l2, мм l3, мм l10, мм l11, мм l30, мм l31, мм l33, мм b, мм b1, мм b2, мм b10, мм
АО4-355М-12 1670 210 210 310 710 810 1440 224 789 730 28 28 630
Тип b20, мм b30, мм h, мм h1, мм h2, мм h5, мм h6, мм h31, мм h34, мм d1, мм d2, мм d10, мм          -
АО4-355М-12 420 850 355 16 16 106 106 950 750 100 100 28          -



Характеристики

Характеристики

Вес агрегата 1650
Мощность 132
Обороты двигателя 500
Напряжение (В) 380/660
Режим работы S1
Климатическое исполнение У3
Класс изоляции F
Габариты агрегата,(мм) 1670*850*950
Способ монтажа, (IM) IM1001
Тип двигателя Общепромышленный
