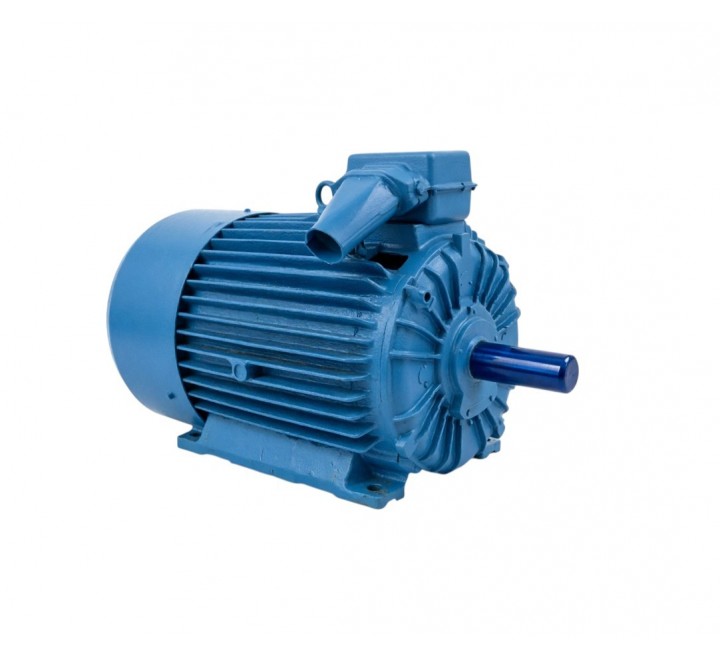

Электродвигатель АО4-355М-10

Трехфазные асинхронные электродвигатели серии АО4

Трехфазные асинхронные электродвигатели серии АО4 используются для запуска механизмов работы в стационарных установках и для работы в качестве привода механизмов на судах неограниченного района плавания. Изготавливаются для нужд народного хозяйства, а также для нужд ВМФ России с морским и речным регистрами судоходства РФ.

Структура условного обозначения

А – двигатель асинхронный с короткозамкнутым ротором;
О – обдуваемый закрытый;
4 – порядковый номер серии;
355 – высота оси вращения в мм;
S, M, L – условное обозначение длины сердечника статора;
SA, SB, LA – специальное исполнение с пониженной мощностью;
D, D1 – для дробилки вертикально-молотковой (способ монтажа IM 3132)
4, 6, 8, 10, 12 – число полюсов;
У, Т, ОМ – климатическое исполнение по ГОСТ 15150;
2 , 4 – категория размещения по ГОСТ 15543–70.

Условия эксплуатации

Высота над уровнем моря не более 1000 м.
Температура окружающей среды от минус 45 до 40°С (У2, У3), от минус 10 до 45°С (Т2, Т3).
Относительная влажность воздуха до 80% при температуре 20°С (У2, У3), до 90% при температуре 27°С (Т2, Т3).
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, токопроводящей пыли.
Отклонение напряжения сети от указанных в паспорте в пределах от минус 5 до 10%.
Двигатели должны быть защищены от непосредственного влияния солнечной радиации и от прямого воздействия атмосферных осадков.
Группа механического исполнения М1 для двигателей А4-355 и М6 для двигателей АО4 по ГОСТ 17516.1-90.
Уровень шума не превышает предельных значений по 1 классу ГОСТ 16372-84.
Допустимая вибрация двигателей соответствует классу 4, 5 по ГОСТ 16921-83.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.1-75.
Двигатели А4-355 для внутригосударственных поставок соответствуют ТУ 16-526.647-85, двигатели АО4-355 - ТУ 16-526.648-85, а для поставок на экспорт дополнительно соответствуют ОСТ 16.0.800.210-83 и стандартам СЭВ: СТСЭВ 1096-78 и СТСЭВ 3149-81.
