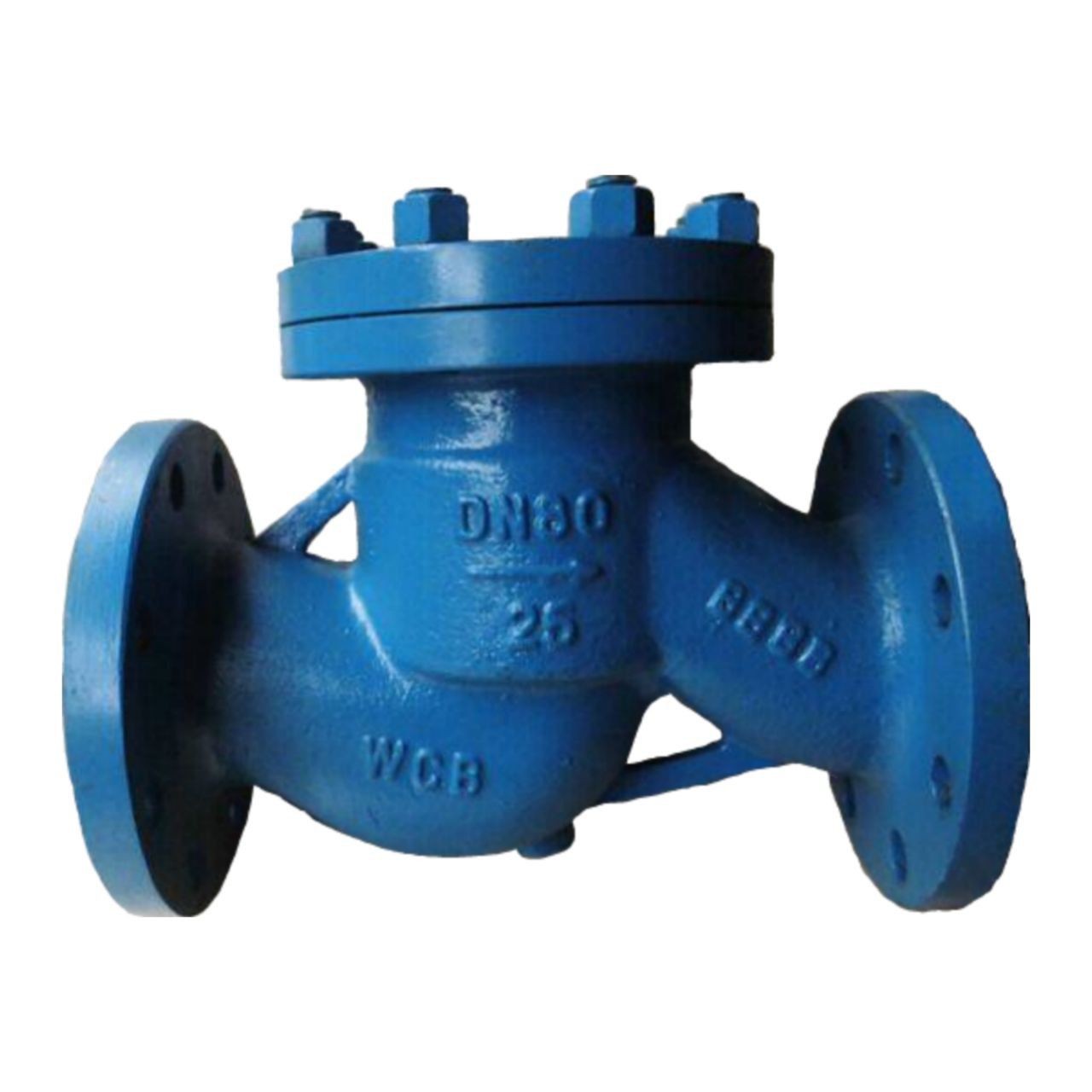

Клапан 16с10нж ДУ 150

Тип арматуры: Обратный клапан подъемный

Материал корпуса: Сталь углеродистая, Сталь легированная, Сталь коррозионностойкая

Т/ф: 16с10нж, 16лс10нж, 16нж10нж (16с10п, 16лс10п, 16нж10п)
Т рабочей среды, °C: до +420
Ру, кгс/см2: 16
Тип управления: Автоматический
Рабочая среда: Вода, пар, другие жидкие среды, нейтральные к материалам деталей, соприкасающихся со средой
Тип присоединения: Фланцевый

Клапан обратный подъемный типа 16с10нж, 16лс10нж, 16нж10нж (обратный клапан подъемный 16с10п, 16лс10п, 16нж10п) предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69 на нефтедобывающих, нефтеперерабатывающих комплексах и технологических линиях.

   Рабочее положение клапанов 16с10нж, 16лс10нж, 16нж10нж (обратный клапан подъемный 16с10п, 16лс10п, 16нж10п) на горизонтальном трубопроводе - крышкой вверх. На вертикальном трубопроводе эксплуатация не допускается. Направление потока среды должно быть под золотник (по направлению стрелки на корпусе).

      Принцип работы:

    При подаче рабочей среды во входной патрубок поток среды поднимает золотник со штоком,  входящим во втулку. При обратном потоке рабочей среды (или отсутствии рабочей среды в трубопроводе) золотник возвращается в исходное положение, перекрывая входное отверстие патрубка, давление обратного потока рабочей среды обеспечивает герметичность затвора ( при отсутствии давления, золотник возвращается в исходное положение, под тяжестью собственного веса).

     Тип уплотнения:

    для клапанов 16с10нж, 16лс10нж, 16нж10нж - нержавеющая наплавка на седле и золотнике клапана;

    для клапанов 16с10п, 16лс10п, 16нж10п - нержавеющая наплавка на седле и фторопластовое кольцо на золотнике клапана.
