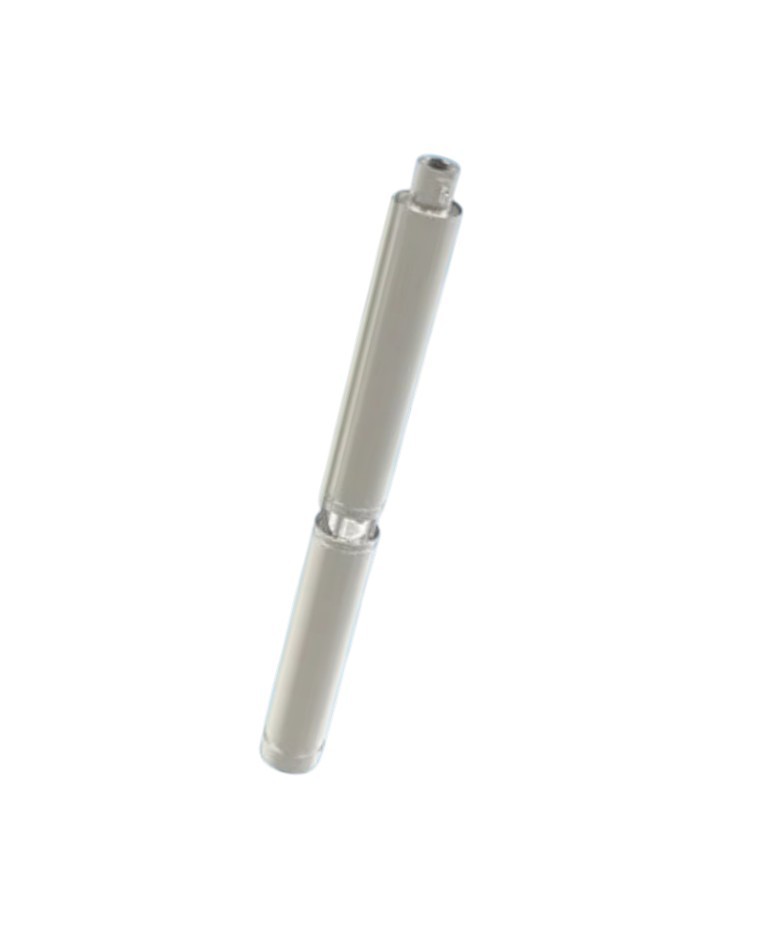

Насос ЭЦВ 4-10-55

Добавить отзыв

66 132 руб.

* Обязательные поля

66 132 руб.

Описание

Подробности

Артезианский насос ЭЦВ 4-10-55

Где используется насос ЭЦВ 4-10-55

Артезианские насосы ЭЦВ применяются для транспортировки воды наверх из артезианских скважин в систему автономного водоснабжения, полива и для других нужд. Рабочем положением агрегата является вертикальное, с аналогичным размещением вала.
Транспортируемая жидкость – вода, общая минерализация которой (сухой остаток) не превышает 1500 мг/л, по водородному показателю рН – от 6,5 до 9,5, температуре – до 25 °С, массовой доле твердых нерастворимых примесей – до 0,01%, содержанию хлоридов – до 350 мг/л, сульфатам – до 500 мг/л и сероводороду – до 1,5 мг/л.

Обозначение насоса ЭЦВ 4-10-55

  • Э – привод от электродвигателя
  • Ц - центробежный
  • В – перекачиваемая среда (вода)
  • 4 - диаметр обсадной трубы в дюймах
  • 10 - подача, м3
  • 55 - напор, м

Насосы комплектуются двигателями типа ПЭДВ

  • П    – погружной
  • ЭД - электродвигатель
  • В     –заполненный водой

Конструкция насоса ЭЦВ 4-10-55

Насос для скважин ЭЦВ 4-10-55 конструктивно состоит из двух частей: насос и погружной электродвигатель, заполненный водой. Соединяются обе части через жесткую муфту.

Насос имеет многоступенчатую конструкцию. Каждая ступень состоит из размещенных в обойме лопаточного или подшипникового отвода и центробежного рабочего колеса. Рабочие колеса выполнены из пластмассы и армированы нержавеющей сталью. Через муфту вращение от электродвигателя передается на вал насоса. В верхней части насоса установлен обратный клапан.

Устройство насоса ЭЦВ 4-10-55

* - Комплектация электродвигателем ПЭДВ

Вода поступает через подвод, расположенный между насосом и электродвигателем и защищённый от попадания крупных механических частиц сетчатым фильтром.

Схема монтажа ЭЦВ 4-10-55



L1 - Подпор, не менее 1 м;

L2 - Динамический уровень воды, м;

L3 - Статический уровень воды, м;

L4 - Понижение уровня воды. Разность между динамическим и статическим уровнями воды, м;

L5 - Глубина погружения, м.

ЭЦВ 4-10-55 подходит для труб с внутренним диаметром 4 дюйма. Производительность насоса ЭЦВ 4-10-55 составляет 10 м3/ч, высота подъема  - 55 метров. Насосы ЭЦВ 4-10-55 подходит для бытового и промышленного водоснабжения. Для артезианских насосов требуется наличие линейного напряжения в подводящей трехфазной сети равное 380В с частотой 50Гц.

Гарантийные сроки и сроки эксплуатации

Гарантийный срок составляет 12 месяцев с момента продажи и 18 месяцев с момента изготовления.

Средний ресурс изделия до капитального ремонта 16000 часов или срок службы 5 лет или до полного износа при указанном обслуживании и ремонте

Средняя наработка до отказа - 6000 часов.

Среднее время до восстановления - 8 часов

Комплект поставки

В комплект поставки насоса ЭЦВ 4-10-55 входят:

Насос ЭЦВ 4-10-55;

Руководство по эксплуатации;

Кабель, для подключения агрегата к электросети (1 м).

За отдельную плату дополнительно в поставку входит:

Станция управления и защиты (Необходима для данного насоса);

ДВНУ-датчик верхнего и нижнего уровней.



Преимущества насоса ЭЦВ 4-10-55

  • Простота установки и эксплуатации
  • Применение электродвигателя и насосной части одного диаметра для эксплуатации без охлаждающего кожуха
  • Возможность разборки/сборки насоса при необходимости без применения специального инструмента
  • Устойчивая работа при нестабильных параметрах электросети

Двигатель прост в эксплуатации и не требует проверки заполнения специальной жидкостью. Заполнение происходит водой при установке насоса в скважину.

Ремонт насосов ЭЦВ в Москве

Характеристики

Характеристики

Q Подача (м3/ч) 10
H Напор (м) 55
Мощность 3
n Частота вращен. (об/мин) 3000
Потребляемая мощность, (кВт) 3
Исполнение по монтажу вертикальный
Габариты агрегата,(мм) 96х96х1451
Температура рабочей жидкости: от С до С 0-25
Вязкость: не более кв.м/с 1сСт
Объемная концентрация твердых фракций: не более % 0,01
Содержание твердых фракций размером: не более мм 0,1
Материал проточной части Ударопрочный полистирол
Вес агрегата 31
Габариты упаковки (дли;шир;выс) (мм) 96;96;1451
