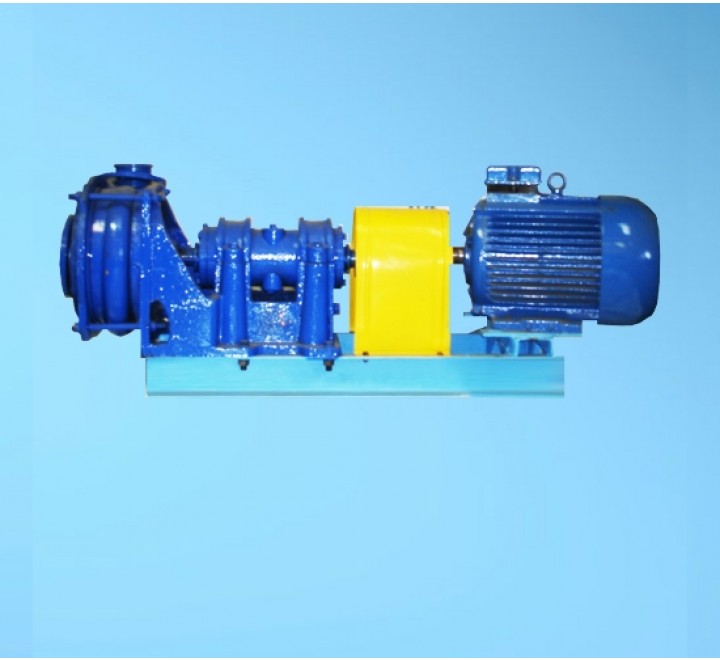

Насос Х50-32-160К-55
Назначение
Консольный центробежный насос типа Х50-32-160К-55 предназначен для перекачивания химически агрессивных жидкостей (кислот, щелочей, растворов солей), нефтепродуктов и технических жидкостей с плотностью до 1850 кг/м³, кинематической вязкостью до 1,85×10⁻⁴ м²/с (185 сСт), температурой от –40 °C до +120 °C, содержащих механические примеси размером до 0,2 мм и концентрацией до 0,1% по массе. Индекс «К» указывает на консольное исполнение, «55» — на номинальную мощность электродвигателя 5,5 кВт.
Консольный центробежный насос типа Х50-32-160К-55 предназначен для перекачивания химически агрессивных жидкостей (кислот, щелочей, растворов солей), нефтепродуктов и технических жидкостей с плотностью до 1850 кг/м³, кинематической вязкостью до 1,85×10⁻⁴ м²/с (185 сСт), температурой от –40 °C до +120 °C, содержащих механические примеси размером до 0,2 мм и концентрацией до 0,1% по массе. Индекс «К» указывает на консольное исполнение, «55» — на номинальную мощность электродвигателя 5,5 кВт.
Область применения
- химическая и нефтехимическая промышленность;
- гальванические цеха и травильные отделения;
- лабораторные и опытные установки;
- системы дозирования реагентов и циркуляции агрессивных сред;
- производство удобрений, красителей, полимеров;
- объекты с требованиями к коррозионной стойкости оборудования при малой и средней производительности.
Технические характеристики
| Параметр | Значение |
|---|---|
|
Модель
|
Х50-32-160К-55
|
|
Тип насоса
|
Консольный центробежный, одноступенчатый, горизонтальный
|
|
Подача (номинальная), Q
|
12,5 м³/ч
|
|
Напор (номинальный), H
|
32 м
|
|
Частота вращения, n
|
3000 об/мин
|
|
Номинальная мощность электродвигателя
|
3 / 4 / 5,5 / 7,5 кВт (варианты)
|
|
Потребляемая мощность (при номинальном режиме)
|
2,37 кВт
|
|
КПД насоса (ориентировочно)
|
45–55 %
|
|
Допустимый кавитационный запас, NPSH
|
2,0 м
|
|
Давление на входе, не более
|
0,25 МПа
|
|
Температура перекачиваемой среды
|
от –40 °C до +120 °C
|
|
Плотность перекачиваемой среды, не более
|
1850 кг/м³
|
|
Кинематическая вязкость, не более
|
1,85×10⁻⁴ м²/с (185 сСт)
|
|
Диаметр входного патрубка
|
50 мм
|
|
Диаметр выходного патрубка
|
32 мм
|
|
Диаметр рабочего колеса
|
160 мм
|
|
Тип уплотнения вала
|
Торцевое механическое / сальниковое (по исполнению)
|
|
Материал проточной части
|
12Х18Н9ТЛ (хромоникелевая коррозионно-стойкая сталь литьевая)
|
|
Класс защиты электродвигателя
|
IP54 / IP55
|
|
Климатическое исполнение
|
У3, Т2, ХЛ2 (по заказу)
|
Примечание по вязкости: Указанное значение «1850 м²/с» в исходных данных является технической ошибкой. Корректное значение кинематической вязкости для насосов данного типа — до 1,85×10⁻⁴ м²/с (185 сСт). При перекачивании более вязких сред требуется пересчёт характеристики и увеличение мощности привода.
Габаритные и весовые характеристики
| Параметр | Значение |
|---|---|
|
Габариты насоса (Д×Ш×В)
|
466 × 330 × 357 мм
|
|
Габариты агрегата (насос + электродвигатель + рама)
|
830 × 330 × 357 мм
|
|
Масса насоса (без электродвигателя)
|
79 кг
|
|
Масса агрегата в сборе
|
159 кг
|
|
Масса упаковки
|
~20–40 кг (зависит от комплектации)
|
Примечание: Разница в длине между насосом (466 мм) и агрегатом (830 мм) обусловлена установкой электродвигателя на общей раме. Компактные габариты делают насос пригодным для монтажа в стеснённых условиях.
Конструктивное исполнение
Насос Х50-32-160К-55 выполнен по классической консольной схеме:
- Корпус — спиральный, с горизонтальным разъёмом, оснащён входным (50 мм) и выходным (32 мм) патрубками с фланцами по ГОСТ 12815-80;
- Рабочее колесо — закрытого типа, диаметром 160 мм, с лопатками, оптимизированными для работы с агрессивными средами при малой подаче и повышенном напоре;
- Вал — из коррозионно-стойкой стали, консольно закреплён, установлен на подшипниках качения, рассчитан на работу при 3000 об/мин;
- Уплотнение вала — торцевое механическое (основное исполнение) или сальниковое (по спецзаказу);
- Материалы проточной части — литьевая хромоникелевая сталь 12Х18Н9ТЛ, обеспечивающая высокую коррозионную стойкость к большинству кислот, щелочей и солевых растворов;
- Привод — электродвигатель асинхронный трёхфазный, мощностью 3–7,5 кВт (в зависимости от плотности и вязкости среды), установлен на общей раме с насосом.
Рабочая характеристика (типовая)
| Подача, м³/ч | Напор, м | КПД, % | Потребляемая мощность, кВт |
|---|---|---|---|
|
6,3
|
38
|
42
|
~1,8
|
|
10,0
|
35
|
50
|
~2,1
|
|
12,5
|
32
|
54
|
2,37
|
|
16,0
|
27
|
51
|
~2,6
|
|
20,0
|
20
|
44
|
~2,9
|
Рекомендация: Насос следует эксплуатировать в диапазоне 10–16 м³/ч для обеспечения оптимального КПД и минимизации кавитационных явлений. При перекачивании сред с плотностью >1000 кг/м³ мощность электродвигателя должна быть пересчитана.
Требования к монтажу и эксплуатации
Монтаж:
- Установка на ровное, виброизолированное основание с обязательной центровкой валов насоса и электродвигателя (допуск ≤ 0,05 мм);
- Подключение трубопроводов без перекосов и напряжений на патрубках; компенсация температурных расширений обязательна;
- Установка запорной арматуры на всасывающей и напорной линиях, обратного клапана на напоре;
- Для торцевого уплотнения — подвод затворной жидкости (при необходимости) согласно схеме;
- Заземление электродвигателя и проверка направления вращения (по стрелке на корпусе);
- При массе агрегата 159 кг допускается монтаж вручную с применением подъёмных приспособлений (тали, лебёдки) или вдвоём с соблюдением техники безопасности.
Эксплуатация:
- Запуск насоса только при полностью заполненной проточной части и открытом запорном органе на напоре;
- Контроль давления на входе (не ниже допустимого для предотвращения кавитации при NPSH=2,0 м);
- Регулярный контроль температуры подшипников (не более +70 °C), вибрации и герметичности уплотнения;
- Для агрессивных сред — обязательный контроль совместимости материала 12Х18Н9ТЛ с перекачиваемой жидкостью;
- Плановое техническое обслуживание: замена смазки подшипников, проверка износа рабочего колеса и уплотнения, контроль центровки валов.
Срок эксплуатации и диагностика
- Нормативный ресурс: 5–8 лет или 15 000–25 000 моточасов (зависит от агрессивности среды и режима работы)
- Факторы снижения ресурса: работа «на сухую», кавитация, абразивные примеси сверх допустимых, коррозия при неправильном подборе материала, перегрев подшипников, вибрация из-за нарушения центровки
- Признаки критического износа: падение напора и производительности, повышенная вибрация и шум, утечки через уплотнение вала, перегрев корпуса, характерный «кавитационный треск»
- Рекомендация: при плановом ремонте проводить диагностику рабочего колеса, уплотнения, подшипников и состояния проточной части; для насосов с торцевым уплотнением — замена комплекта уплотнения при каждом капитальном ремонте
Оплата и Доставка в Москве
Характеристики
Характеристики
| Q Подача,(м3/ч) | 12.5 |
|---|---|
| H Напор,(м) | 32 |
| Мощность,(кВт) | 3; 4; 5.5; 7.5 |
| Потребляемая мощность,(кВт) | 2.37 |
| n Частота вращен,(об/мин) | 3000 |
| Плотность: не более,(кг/м^3) | 1850 |
| Вязкость: не более,(м^2/с) | 1850 |
| Кавитационный запас,(м) | 2 |
| Материал проточной части | Хромоникелевая сталь 12Х18Н9ТЛ |
| Исполнение по монтажу | горизонтальный |
| Габариты насоса,(мм) | 466х330х357 |
| Габариты агрегата,(мм) | 830х330х357 |
| Вес насоса,(кг) | 79 |
| Вес агрегата,(кг) | 159 |
