Насос 200Д90а

Насос двустороннего входа 200Д90а

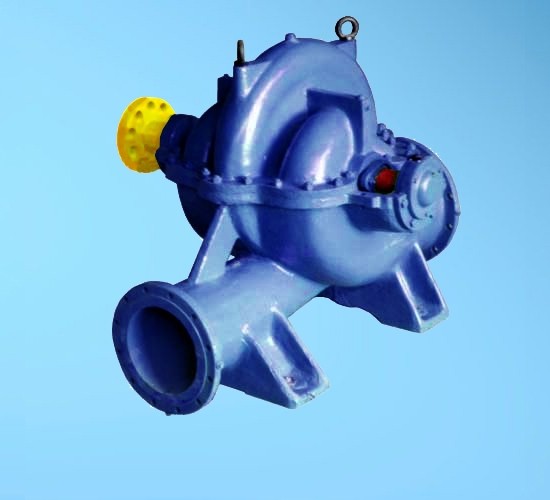

Насос 200Д90а

Двухстороннего входа центробежный горизонтальный насос 200Д90 используется для перекачивания воды и других жидкостей c вязкостью до 36 cSt и плотностью менее 1050 кг/м3. При этом их температура не должна превышать 85°С. Область применения насосов:

• жилищно-коммунальная сфера;
• сельское хозяйство;
• нефтегазовая и химическая промышленность;
• теплоэнергетика;
• сфера пожаротушения.

Номинальный напор водяного столба составляет 90 м при мощности 250 кВт, подача жидкости – 720 м3/час, КПД 75%. Допускаемый кавитационный запас не превышает 5,5 м, на входе давление жидкости до 0,3 МПа.

Условные обозначения:

Например: 200D90А ЧУ 01:

200- округленная подача (л/с);
D центробежный, одноступенчатый, с двойным подводом;
90 – напор создаваемый насосом м;
А (В, С) вариант с подрезкой рабочего колеса (с уменьшенным диаметром рабочего колеса);
ЧУ механическое уплотнение вала. При отсутствии этой индикации, насос выполнен с сальниковым уплотнением;

График рабочих зависимостей насоса 200Д90а

Габаритные и присоединительные размеры насоса 200Д90а

Конструктивные особенности насоса 200Д90А

Корпус этих изделий изготовлен из чугуна, вал стальной. Отливка имеет горизонтальный разъем. Конструкция насоса 200Д90 предусматривает наличие сальникового уплотнения. Жидкость, которая подводится к сальнику по каналу, расположенному в крышке насоса, выполняет функцию гидравлического затвора сальника.

Сама насосная установка состоит из корпуса, ротора и электрического двигателя. На ее роторе имеются специальные лопасти, при вращении которых создается требуемое для движения потока воды усилие. Благодаря такому свойству насосы 200Д90 могут эксплуатироваться с минимальными энергетическими затратами. Они относятся к изделиям общего назначения, производятся в климатическом исполнении и категории размещения УХЛ 3.1, У2 и Т2 по ГОСТ 15150-69.
