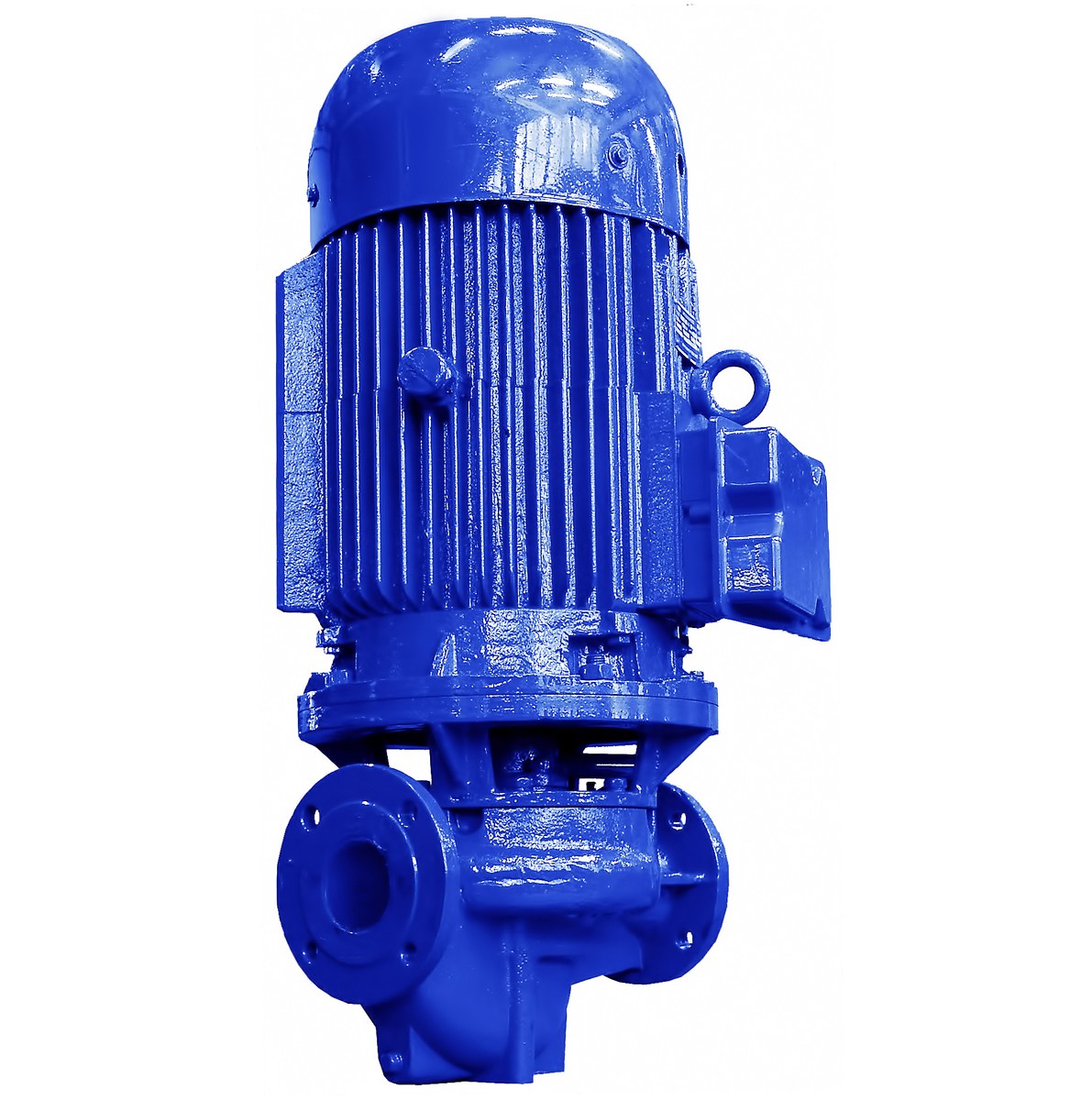

Консольный насос 1КМЛ 65-200

Электронасос 1КМЛ 65-200 является наиболее высоконапорной моделью в линейке насосов 1КМЛ с патрубками диаметром 65 мм. Данная модель обеспечивает напор 50 метров при номинальной подаче 50 кубических метров в час, что делает её оптимальным выбором для систем водоснабжения и отопления с высоким гидравлическим сопротивлением. Насос относится к типу центробежных консольных моноблочных линейных агрегатов и предназначен для перекачивания технической воды в стационарных условиях.

Конструкция насоса 1КМЛ 65-200 включает чугунный корпус со спиральной камерой, опорной площадкой, входным и выходным патрубками Ду65, расположенными на одной оси. Линейное исполнение позволяет встраивать агрегат непосредственно в трубопровод без изменения его геометрии. Присоединительные размеры фланцев выполнены по ГОСТ 33259-2015, тип 01, исполнение В. Рабочее колесо центробежное, одностороннего входа, закрытого типа с пространственными лопатками установлено на валу фланцевого электродвигателя АИР160М2Ж8 мощностью 18,5 кВт. Рабочее колесо разгружено от действия осевых сил радиальными лопатками на несущем диске, образующими импеллер. Крепление колеса на валу осуществляется болтом-обтекателем, зафиксированным стопорной шайбой.

Условное давление патрубков составляет 1,0 МПа, что соответствует 10 кгс/см². Нагрузки на всасывающие и напорные патрубки не должны превышать 700 Н по каждой оси и 310 Н·м по каждому моменту. Уплотнение вала может быть сальниковым или торцовым. При сальниковом уплотнении утечка составляет от 0,1 до 2 литров в час, при торцовом — не более 0,03 литра в час. Для охлаждения сальника или торцового уплотнения предусмотрена подача охлаждающей жидкости с расходом не более 0,01 кубического метра в час и температурой не выше 35 градусов Цельсия. Превышение давления охлаждающей жидкости над давлением входа должно составлять от 0,1 до 0,15 МПа.

Насос 1КМЛ 65-200 перекачивает техническую воду с pH от 6 до 9,5, содержащую механические примеси не более 0,1 процента по объёму и размером частиц не более 0,2 мм. Температура перекачиваемой жидкости может составлять от минус 10 до плюс 120 градусов Цельсия. Агрегат применяется в качестве повысительного и циркуляционного насоса в системах водоснабжения производственных помещений и отопления производственных и жилых зданий. Климатическое исполнение У3.1 или Т2. Сейсмостойкость рассчитана на районы с активностью до 7 баллов по шкале MSK-64.

Монтаж электронасоса 1КМЛ 65-200

Выполняется вертикально на фундамент, масса которого должна не менее чем в четыре раза превышать массу агрегата. Фундаментная плита должна иметь горизонтальную опорную поверхность с непластностью не более 0,1 мм. Электронасос выставляется вертикально по уровню. Присоединение трубопроводов Ду65 выполняется с допустимой непараллельностью фланцев не более 0,15 мм на длине 100 мм. Трубопроводы закрепляются на отдельных опорах и имеют температурные компенсаторы. Длина прямого участка перед насосом — не менее 390 мм. На всасывающем трубопроводе устанавливается задвижка или приёмный клапан, на напорном — обратный клапан между задвижкой и насосом.

Эксплуатация насоса 1КМЛ 65-200

Предполагает обязательное заполнение агрегата и всасывающего трубопровода перед каждым пуском. Работа при закрытой задвижке на выходе допускается не более трёх минут. Опробование проводится в течение одного часа при температуре нагрева не выше 80 градусов Цельсия. Запрещается работа без заполнения жидкостью, при закрытой задвижке на входе, без обратного клапана на линии входа и за пределами рабочего интервала характеристики. Средний ресурс до капитального ремонта составляет 40 000 часов, средняя наработка на отказ — 10 000 часов, назначенный срок службы — 10 лет.
