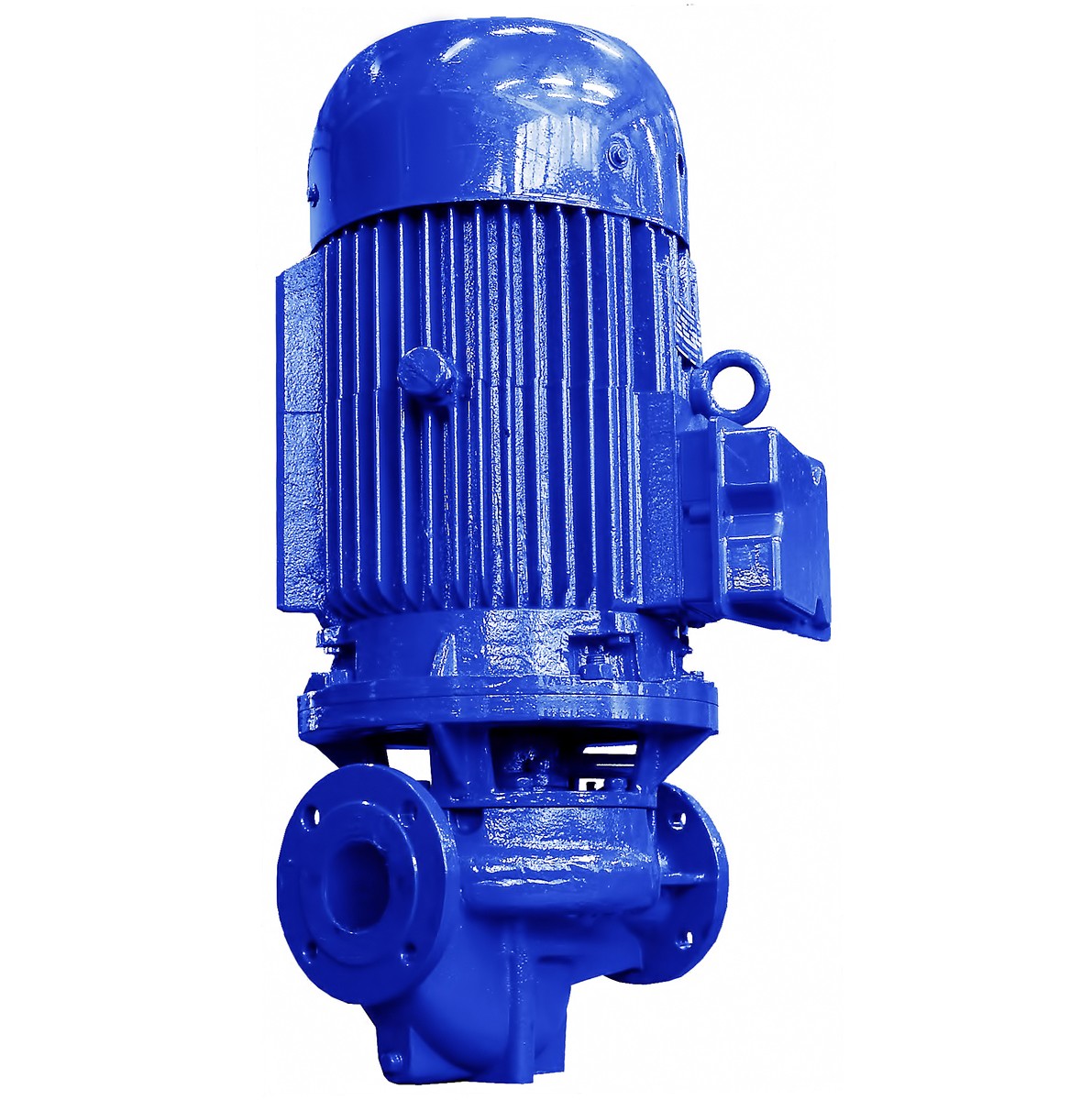

Консольный насос 1КМЛ 80-160

Электронасос 1КМЛ 80-160 является наиболее производительной моделью в серии центробежных консольных моноблочных линейных насосов 1КМЛ. Данная модель обеспечивает номинальную подачу 100 кубических метров в час при напоре 32 метра, что делает её оптимальным выбором для крупных систем водоснабжения и отопления производственных и жилых помещений. Насос предназначен для перекачивания технической воды в стационарных условиях и относится к изделиям общего назначения, восстанавливаемым по ГОСТ 27.003-2016.

Конструкция насоса 1КМЛ 80-160 включает чугунный корпус со спиральной камерой, входным и выходным патрубками Ду80, расположенными на одной оси. Линейное исполнение позволяет встраивать агрегат непосредственно в трубопровод. Присоединительные размеры фланцев выполнены по ГОСТ 33259-2015, тип 01, исполнение В. Условное давление патрубков составляет 1,6 МПа, что выше, чем у моделей Ду65, и обеспечивает работу в системах с повышенным давлением. Рабочее колесо центробежное, закрытого типа, одностороннего входа, с пространственными лопатками установлено на валу фланцевого электродвигателя АИР160S2Ж8 мощностью 15 кВт. Рабочее колесо разгружено от осевых сил импеллером и крепится болтом-обтекателем.

Насос 1КМЛ 80-160 перекачивает техническую воду с pH от 6 до 9,5, содержащую механические примеси не более 0,1 процента по объёму и размером частиц не более 0,2 мм. Температура перекачиваемой жидкости составляет от минус 10 до плюс 120 градусов Цельсия. Допускается перекачивание других жидкостей, сходных с водой по плотности и химической активности. Агрегат применяется в качестве повысительного и циркуляционного насоса в системах водоснабжения производственных помещений и отопления производственных и жилых зданий. Насос не предназначен для установки во взрывоопасных и пожароопасных помещениях. Климатическое исполнение У3.1 или Т2. Сейсмостойкость до 7 баллов по шкале MSK-64.

Монтаж электронасоса 1КМЛ 80-160

Осуществляется вертикально на фундамент, масса которого должна не менее чем в четыре раза превышать массу агрегата. Неплоскостность опорной поверхности фундаментной плиты не должна превышать 0,1 мм. Электронасос выставляется вертикально по уровню с помощью прокладок. Присоединение трубопроводов Ду80 выполняется с допустимой непараллельностью фланцев не более 0,15 мм на длине 100 мм. Трубопроводы закрепляются на отдельных опорах и имеют температурные компенсаторы. Нагрузка на патрубки не должна превышать 1000 Н по силе и 300 Н·м по моменту. Длина прямого участка перед насосом — не менее 480 мм. На всасывающем трубопроводе устанавливается задвижка или приёмный клапан, на напорном — обратный клапан и задвижка.

Эксплуатация насоса 1КМЛ 80-160

Предполагает обязательное заполнение агрегата и всасывающего трубопровода перед каждым пуском. Пуск производится при закрытой задвижке на нагнетании. Работа при закрытой задвижке на выходе допускается не более трёх минут. Опробование проводится в течение одного часа при температуре нагрева не выше 80 градусов Цельсия. В процессе работы необходимо контролировать показания манометра и мановакуумметра, герметичность соединений, утечки через уплотнение и температуру нагрева. Запрещается работа без заполнения жидкостью, при закрытой задвижке на входе, без обратного клапана на линии входа и за пределами рабочего интервала характеристики. Средний ресурс до капитального ремонта — 40 000 часов, средняя наработка на отказ — 10 000 часов, назначенный срок службы — 10 лет.

Характеристики

Q Подача,(м3/ч)	125
H Напор,(м)	32
Мощность,(кВт)	15
n Частота вращен,(об/мин)	2900
Температура рабочей жидкости: - min...+max,(°С)	от -10 до +120
Вес,(кг)	150
