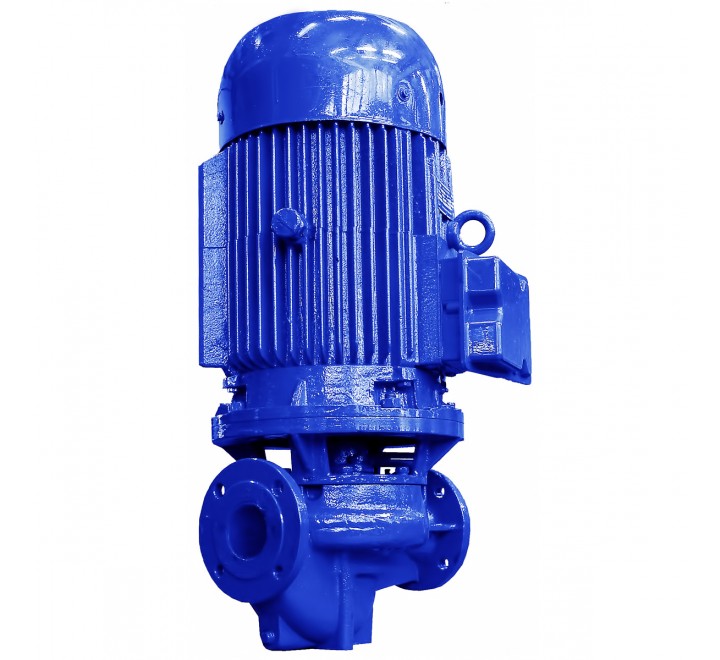

Консольный насос 1КМЛ 80-160-б

Электронасос 1КМЛ 80-160-б является модификацией базовой модели 1КМЛ 80-160 с минимально уменьшенным рабочим колесом наружным диаметром 160 мм. Индекс «б» в маркировке указывает на второй вариант уменьшения диаметра рабочего колеса. Данная модель обеспечивает наименьшие подачу и напор в линейке 80-160 и является наиболее энергоэффективной для участков сети с низким гидравлическим сопротивлением при сохранении высокого расхода. Использование электродвигателя АИР132М2Ж8 мощностью 11 кВт вместо 15 кВт базовой модели позволяет существенно снизить энергопотребление.

Конструктивно насос 1КМЛ 80-160-б идентичен другим моделям серии 1КМЛ. Центробежный консольный моноблочный линейный насос с патрубками Ду80 на одной оси. Корпус — чугунная отливка со спиральной камерой. Рабочее колесо закрытого типа с пространственными лопатками и импеллером установлено на валу фланцевого электродвигателя. Условное давление патрубков — 1,6 МПа. Уплотнение вала — сальниковое или торцовое. Подшипниковые узлы двигателя воспринимают радиальную и осевую нагрузку.

Насос 1КМЛ 80-160-б перекачивает техническую воду с pH от 6 до 9,5 и механическими примесями не более 0,1 процента по объёму. Температура перекачиваемой среды — от минус 10 до плюс 120 градусов Цельсия. Агрегат применяется в циркуляционных системах отопления и водоснабжения с низким гидравлическим сопротивлением при высоком расходе. Климатическое исполнение У3.1 или Т2. Сейсмостойкость до 7 баллов.

Монтаж насоса 1КМЛ 80-160-б

Выполняется вертикально на фундамент массой не менее четырёх масс агрегата. Присоединение трубопроводов Ду80 через фланцы по ГОСТ 33259-2015. Прямой участок перед насосом — не менее 480 мм. Эксплуатация предполагает обязательное заполнение перед пуском, работу при закрытой задвижке на выходе не более трёх минут и запрет на работу за пределами рабочего интервала. Средний ресурс до капитального ремонта — 40 000 часов, назначенный срок службы — 10 лет.

Характеристики

Q Подача,(м3/ч)	112
H Напор,(м)	32
Мощность,(кВт)	11
n Частота вращен,(об/мин)	2900
Температура рабочей жидкости: - min...+max,(°С)	от -10 до +120
Вес,(кг)	120
