Назначение

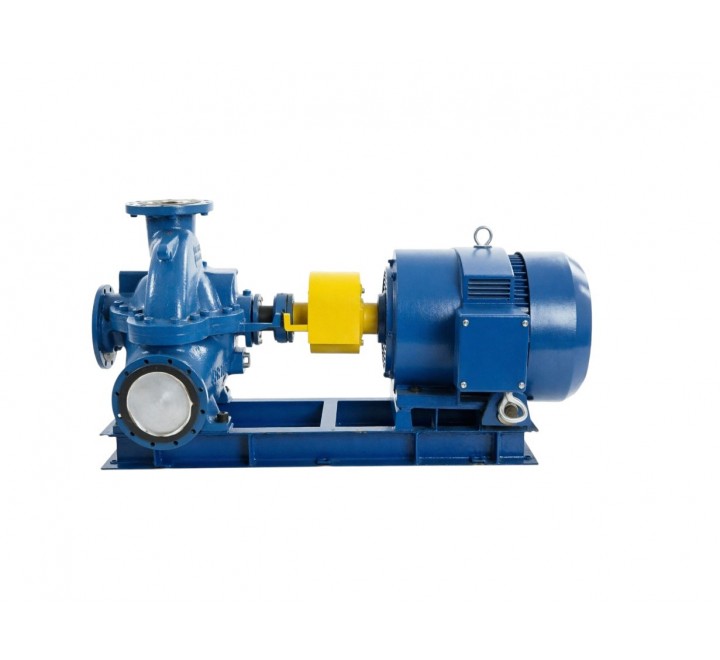

Одноступенчатый центробежный насос двустороннего входа с горизонтальным разъёмом корпуса, предназначенный для перекачивания воды и нейтральных технических жидкостей с температурой от –40 °C до +95 °C. Применяется в системах промышленного и магистрального водоснабжения, теплоэнергетике, ирригации, пожаротушения и технологических циклах, где требуется надёжная подача больших объёмов жидкости под высоким напором.

Принцип работы
Насос работает по принципу центробежного действия: жидкость поступает в рабочее колесо с двух сторон через всасывающие патрубки, получает кинетическую энергию при вращении и преобразует её в давление в спиральном отводе. Конструкция двустороннего входа обеспечивает автоматическое уравновешивание осевых сил, снижение нагрузки на подшипниковые опоры и повышенную кавитационную стойкость. Возможность эксплуатации на двух частотах вращения (1000/1500 об/мин) позволяет адаптировать агрегат под различные режимы работы и гидравлические требования системы.

Параметр	Значение
Марка насоса	1Д630-90
Подача (Q)	630 м³/ч
Напор (H)	90 м
Мощность электродвигателя (доступные исполнения)	90 / 110 / 132 / 160 / 200 / 250 / 315 кВт
Потребляемая мощность	84 кВт (при 1000 об/мин) / 230 кВт (при 1500 об/мин)
Частота вращения (n)	1000 / 1500 об/мин
Температура рабочей жидкости	от –40 °C до +95 °C
Плотность жидкости	≤ 1100 кг/м³
Кинематическая вязкость	≤ 60×10⁻⁶ м²/с
Концентрация твёрдых примесей	≤ 0,05% (объёмных)
Размер твёрдых частиц	≤ 0,2 мм
Кавитационный запас (NPSH)	5,5 м
Исполнение по монтажу	Горизонтальное, двусторонний вход
Материал проточной части	Серый чугун СЧ20
Класс защиты электродвигателя	IP54 / IP55 (типично)
Класс изоляции	F / H
Ориентировочный КПД	80–85%

Габаритные размеры и масса

Параметр	Значение
Габариты насоса (Д×Ш×В)	1145 × 1000 × 845 мм
Габариты агрегата (с электродвигателем)	2939 × 1210 × 1520 мм
Масса насоса	524 кг
Масса агрегата (в сборе)	2350 кг

Конструктивные особенности

Корпус: чугунный, с горизонтальным разъёмом для удобства обслуживания без демонтажа трубопроводов, фланцевые патрубки всаса и напора;

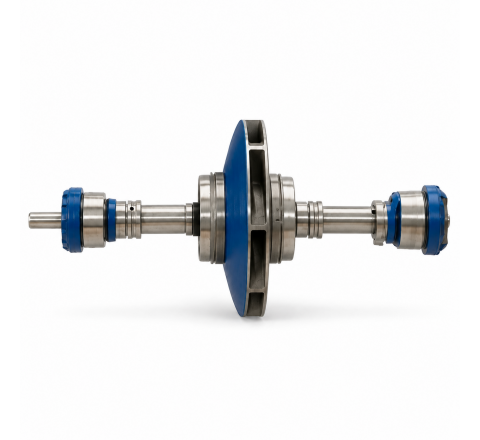

Рабочее колесо: двустороннего входа, закрытого типа, из серого чугуна СЧ20 или стали, с динамической балансировкой класса G6,3 и оптимизированным профилем лопаток;
Вал: из легированной стали (40Х/45), с упрочнёнными посадочными поверхностями и защитными втулками в зонах уплотнений, рассчитан на работу при 1000/1500 об/мин;
Уплотнения: сальниковые или торцевые механические (по заказу), с возможностью подвода затворной жидкости или охлаждения;
Подшипниковые опоры: роликовые/шариковые подшипники с консистентной или масляной смазкой, с контролем температуры и возможностью замены без разборки корпуса;
Муфта: упругая втулочно-пальцевая, компенсирующая монтажные погрешности и гасящая вибрации;
Двухскоростное исполнение: позволяет выбирать оптимальный режим работы в зависимости от требуемого напора и потребляемой мощности, снижая эксплуатационные затраты.

Требования к монтажу и эксплуатации

Установка на фундаментную раму или плиту с обязательным контролем соосности валов насоса и электродвигателя (допуск ≤ 0,05 мм);
Подключение к трубопроводам через компенсаторы или гибкие вставки для исключения передачи напряжений на корпус насоса;
Обязательная фильтрация перекачиваемой среды (размер частиц ≤ 0,2 мм, концентрация ≤ 0,05%);
Регулярный контроль уровня и качества смазки в подшипниковых узлах;
Периодическая вибродиагностика и контроль температуры опорных узлов;
При работе с жидкостями < 0 °C — обеспечение защиты от замерзания и использование морозостойких уплотнений;
Контроль кавитационного запаса: обеспечение давления на всасывании не ниже требуемого значения (NPSH ≥ 5,5 м) для предотвращения кавитации;
Проведение балансировки ротора на специализированном стенде при проведении ремонтных работ.

Область применения

Системы промышленного и магистрального водоснабжения;
Тепловые электростанции и котельные (подпиточные, циркуляционные насосы);
Ирригационные станции и мелиоративные комплексы;
Системы пожаротушения промышленных объектов;
Нефтеперерабатывающие и химические предприятия (перекачка нейтральных сред);
Металлургические комбинаты (системы оборотного водоснабжения);
Объекты с требованием работы в широком температурном диапазоне (–40…+95 °C) и высокой надёжности.

Срок эксплуатации и техническое обслуживание

Нормативный ресурс до капитального ремонта: 20 000–30 000 моточасов;
Межремонтный интервал: 8 000–12 000 моточасов (при соблюдении условий эксплуатации);
Рекомендуемые операции ТО: контроль вибрации, температуры подшипников, состояния уплотнений, уровня смазки, затяжки крепёжных соединений;
Признаки необходимости ремонта: рост вибрации > 4,5 мм/с, повышение температуры подшипников > 80 °C, утечки через уплотнения, снижение напорно-расходных характеристик > 10%, появление посторонних шумов.

Примечание: Насос 1Д630-90 относится к серии одноступенчатых центробежных насосов двустороннего входа, широко применяемых в промышленности и ЖКХ благодаря надёжности, удобству обслуживания и универсальности. Широкий выбор мощности электродвигателя (90–315 кВт) и возможность работы на двух частотах вращения (1000/1500 об/мин) позволяют точно подобрать агрегат под гидравлическую сеть и режим эксплуатации. Конкретные материалы исполнения, тип уплотнений и комплектация определяются при заказе в зависимости от условий эксплуатации. Точные технические характеристики, гидравлические кривые, схемы обвязки и требования к монтажу рекомендуется уточнять по заводскому паспорту или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата и конкретную модификацию уплотнений.

График рабочих зависимостей 1Д630-90, 1Д630-90а, 1Д630-90б (960 об/мин)

Рабочие характеристики насоса 1Д630-90/6

График рабочих зависимостей 1Д630-90, 1Д630-90а, 1Д630-90б (1450 об/мин)

Рабочие характеристики насоса 1Д630-90/4

Характеристики

Q Подача,(м3/ч)	630
H Напор,(м)	90
Мощность,(кВт)	250, 90, 110, 132, 160, 200, 315
Потребляемая мощность,(кВт)	84/230
n Частота вращен,(об/мин)	1000/1500
Температура рабочей жидкости: - min...+max,(°С)	от -40 до +95°С
Плотность: не более,(кг/м^3)	1100
Вязкость: не более,(м^2/с)	60*10⁻⁶
Объемная концентрация твердых фракций: не более,(%)	0,05
Содержание твердых фракций размером: не более,(мм)	0,2
Кавитационный запас,(м)	5,5 м
Материал проточной части	Серый чугун СЧ 20
Исполнение по монтажу	горизонтальный
Габариты насоса,(мм)	1145x1000x845
Габариты агрегата,(мм)	2939x1210x1520
Вес насоса,(кг)	524
Вес агрегата,(кг)	2350
