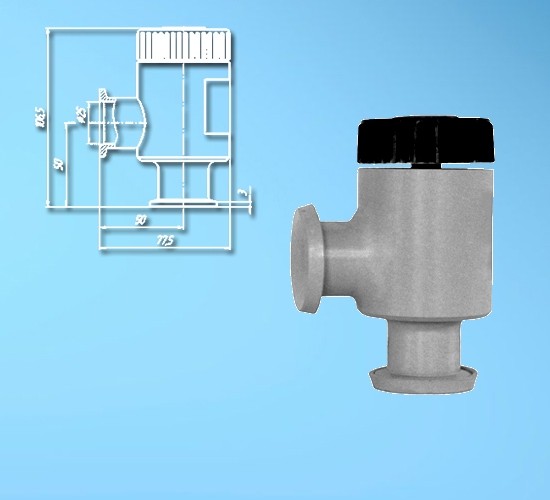

Клапан вакуумный КВР-25

Клапан КВР-25

Клапан КВР-25 разрабатывается и изготавливается из углеродистой стали и сплавов и в нержавеющем исполнении. Клапан КВР-25 соответствует требованиям технических условий ТУ 3648-044-00218526-2003.

Клапаны вакуумные с ручным приводом типа КВР с условными проходами 10, 16, 25, 40, 63 и 100 мм предназначены для перекрытия вакуумных систем в диапазоне рабочих давлений от 1·10⁵ до 5·10⁵ Па (от 7,5·10^-8 до 3,8·10³ мм рт. ст.).

Клапаны состоят из корпуса с присоединительными фланцами, сильфонного узла для обеспечения герметичности приводного элемента, клапана с резиновым уплотнителем для перекрытия условного прохода и маховика. Клапаны не предназначены для использования на пожаро-взрывоопасных производствах. Клапаны КВР используются в электротехнической, электронной промышленности и в областях науки и техники, связанных с применением воздуха и неагрессивных газов с рабочей температурой от 1 °С до 40 °С.

Условное обозначение клапана КВР-25:

• К - клапан;
• В - вакуумный;
• Р - ручной;
• 25 - условный проход на входе в мм.
