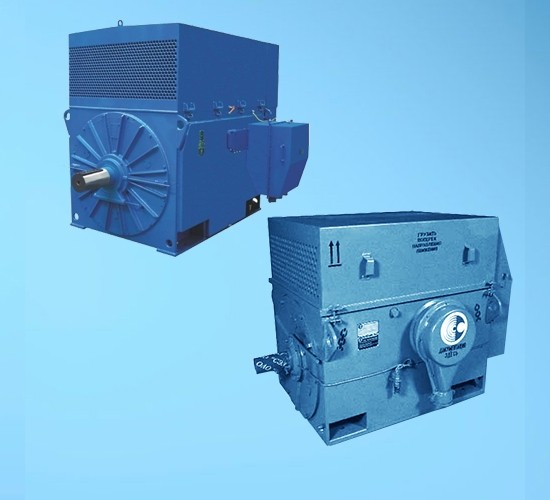

Электродвигатель ДАЗО4-450Y-10МТ2

ЭЛЕКТРОДВИГАТЕЛИ АСИНХРОННЫЕ СЕРИИ ДАЗО, ДАЗО4,  АОД

Асинхронные электродвигатели серии ДАЗО используются в качестве привода различных механизмов, которые не требуют регулировки частоты вращения, таких как насосы, вентиляторы,  тягодутьевые механизмов с тяжелыми условиями пуска  и пр. При эксплуатации подобного вида двигателей учитываются климатические условия – они рассчитаны на работу в тропическом и умеренном климатах.

По способу монтажа электродвигатель имеет исполнение IM 1001. Электродвигатель ДАЗО предназначен для работы от сети переменного тока частотой 50 Гц напряжением 6000 В и 3000 В. Электродвигатели, рассчитанные на напряжение 3000 В изготавливаются с сохранением мощности в тех же габаритах, что и двигатели с напряжением 6000 В, только токи статора у них в 2 раза больше. По желанию заказчика могут быть изготовлены двигатели рассчитанные на другие мощности, напряжения и частоту сети.

Пуск двигателей прямой, обеспечивается как при номинальном напряжении сети, так и при снижении напряжения сети за время пуска до 0,85 Uн. Номинальный режим работы двигателя- продолжительный

Соединение двигателей с приводным механизмом осуществляется посредством упругой муфты.

Двигатели имеют подшипники качения с пластичной смазкой.

Обмотка статора имеет четыре выводных конца, закрепленные на четырех изоляторах в коробке выводов. Предусмотрено соединение  обмоток  по  схеме звезда.

Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.

Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее трех часов, количество пусков не более 10000 за период эксплуатации и не более 500 пусков в год.

Конструктивное исполнение двигателей по способу монтажа - горизонтальное, на лапах, с двумя щитовыми подшипниками качения, с одним свободным концом вала.

Структура условного обозначения двигателей:

ДАЗО-ХХХ-ХХ-ХУХЛ1

ДАЗО - асинхронный обдуваемый двигатель с короткозамкнутым ротором

XXX - мощность, кВт

XX - напряжение, кВ

Х - частота вращения, об/мин

УХЛ - климатическое исполнение

1 - категория размещения по ГОСТ 15150-69.

КОНСТРУКЦИЯ ЭЛЕКТРОДВИГАТЕЛЕЙ ДАЗО4 И А4

 Габаритные и установочные размеры асинхронных двигателей ДАЗО4:
