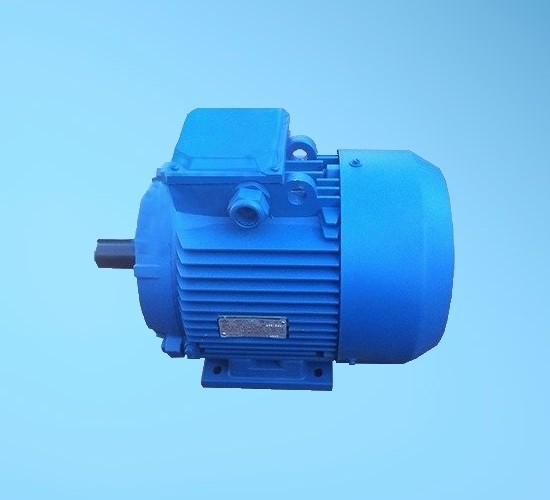

Электродвигатели асинхронные трехфазные c короткозамкнутым ротором серии 5АМ315 предназначены для привода механизмов, не требующих изменения частоты вращения (дымососов, вентиляторов и др.). Напряжение питания 220В/380В, 380В/660В, 400В, 690В при частоте 50 Гц. По заказу потребителей могут быть изготовлены электродвигатели на напряжение 230В/400В, 240В/415В и др. при частоте 50 Гц. Режим работы электродвигателей S1-S8. Электродвигатели со степенью защиты IP 54 выполнены в закрытом обдуваемом исполеннии. Система охлаждения IC 041. Класс нагревостойкости изоляции F.

Условные обозначения:

- 5А – обозначение серии;
- М – признак модификации (в данном случаи - модернизированные);
- 315 – габаритный размер (высота оси вращения от поверхности установки);
- М – установочный размер по длине станины;
- В – вариант длины сердечника;
- 12 – число пар полюсов.

Тип двигателя	Число полюсов	Габаритные размеры, мм
Тип двигателя	Число полюсов	L	LC	AD	HD	P	AC	AA	H	GD	GF	GA	GC
5AM 315MВ	12	1190	1340	415	765	660	680	120	315	14	11	95	69

Тип двигателя	Число полюсов	Установочные и присоединительные размеры, мм
Тип двигателя	Число полюсов	E	EA	B	BB	T	LA	C	R	F	FA	A
5AM 315MВ	12	170	140	457	620	6	22	216	0	25	18	508

Тип двигателя

Число полюсов

Установочные и присоединительные размеры, мм

45°

22,5°

5AM 315MВ

608

640

600

550

22,5°

Характеристики

Вес агрегата	975
Мощность	75
Напряжение (В)	380
Климатическое исполнение	УХЛ3
Класс изоляции	F
Способ монтажа, (IM)	IM1001
Тип двигателя	Общепромышленный
Габариты упаковки (дли;шир;выс) (мм)	1190;680;765
