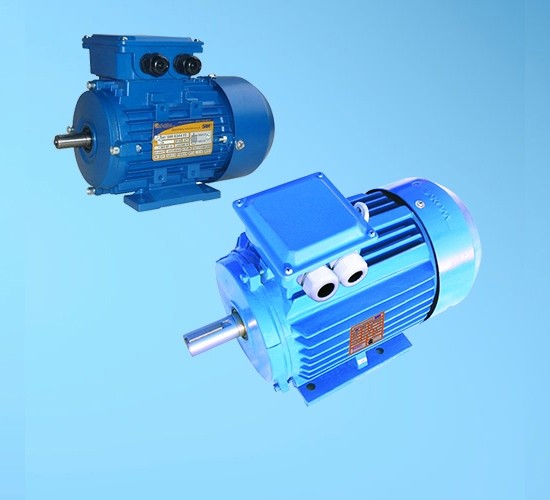

Асинхронные электродвигатели серии 5АИ160, имеющие короткозамкнутый ротор, предназначаются для продолжительного режима работы S1 по ГОСТ 183-74 от сети переменного тока частотой 50 Гц и напряжением до 660 В.

Электродвигатели серии 5АИ160 широко применяются в промышленности, например в производстве подъёмных механизмов, на тельферах, в станкостроении.

По условиям эксплуатации двигатели серии 5АИ160 отвечают следующим стандартам:

Вид климатического исполнения У1, У2, У3 по ГОСТ 15150 - 69.

Технические характеристики:

Мощность: 18,5 кВт
Частота вращения: 3000 об./мин
Ток статора: 34,7 А
КПД: 90 %
Степень защиты двигателей IP55 по ГОСТ 17494-87.
Способ охлаждения 1С 0151 по ГОСТ 20459-87
Класс вибрации двигателей 2,8 мм/с по ГОСТ 20815-93
Уровень звука двигателей в режиме холостового хода соответствует 2 классу ГОСТ 16372-93.
Система изоляции двигателей класса нагревостойкости "F" по ГОСТ 8865-93

Число полюсов	Габаритные размеры, мм				Установочные и присоединительные размеры, мм
	l30	l33	h31	d24	l1	l2	l10	l31	d1	d2	d10	d20	d22	d25	b1	b2	b10	h1	h2	h5	h6	h10	h
2	670	-	420	350	110	-	210	108	42	-	15	300	19	250	12	-	254	8	-	-	-	20	160

Характеристики

Вес агрегата	141
Мощность	18.5
Напряжение (В)	380/660
Режим работы	S1
Климатическое исполнение	У2
Класс изоляции	F
Способ монтажа, (IM)	IM1001
Тип двигателя	Общепромышленный
Габариты упаковки (дли;шир;выс) (мм)	670;350;420
