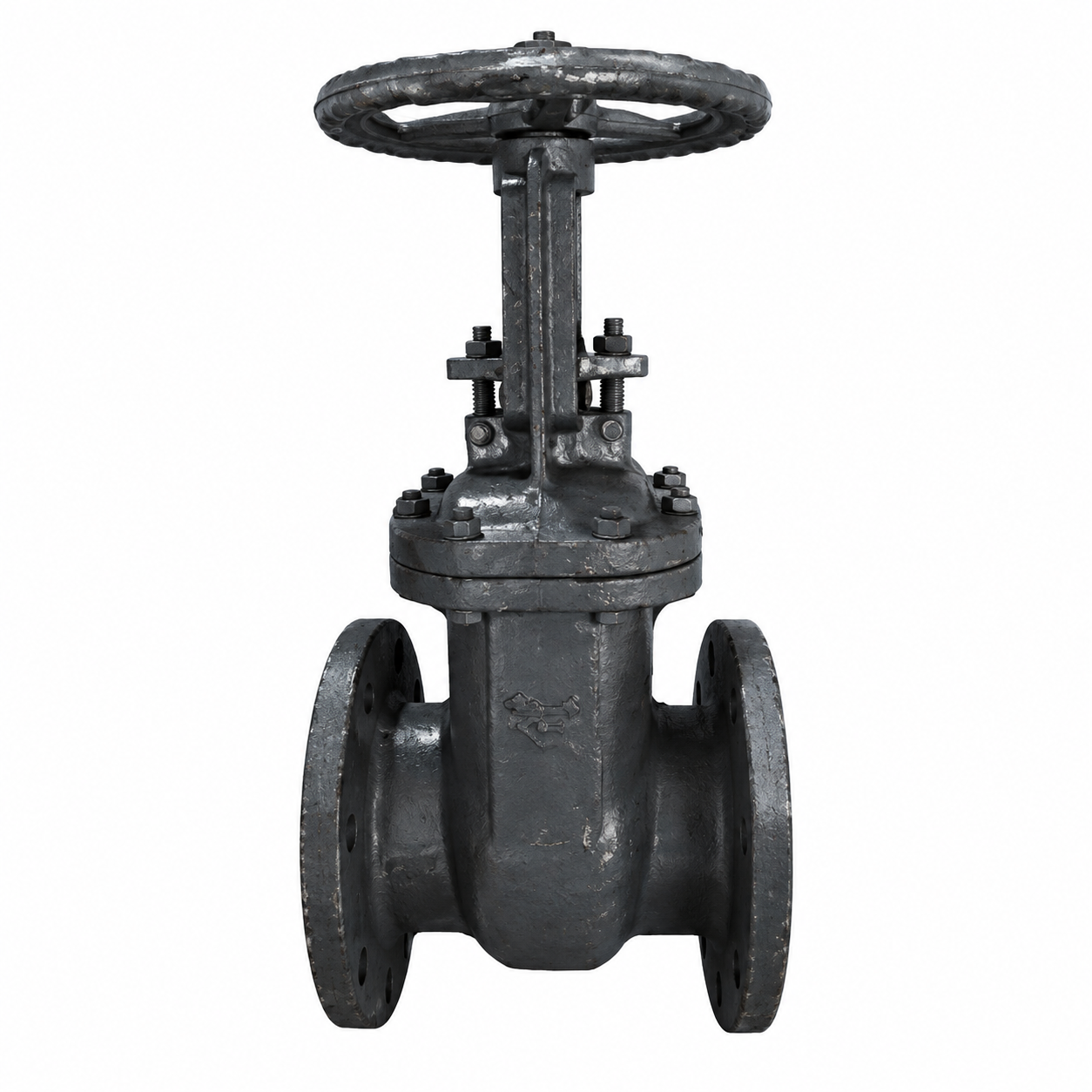

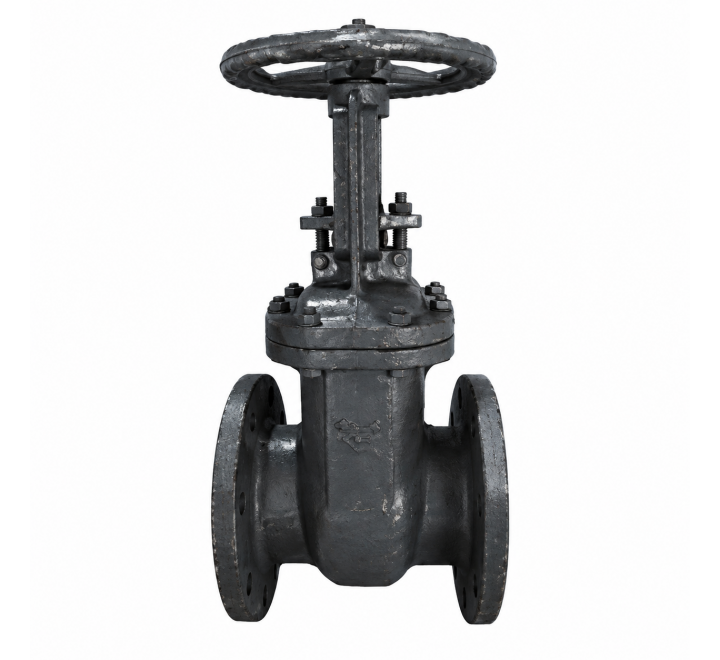

Задвижка 30с41нж ДУ 150

                                                                                                         Задвижка 30с41нж


Задвижка 30с41нж применяется в качестве запорного устройства на трубопроводах транспортирующих воду, воздух, пар, аммиак, природ­ный газ, нефть, неф­тепродукты, жидкие и газообразнык уг­леводородные сре­ды при максимальном давлении среды 1,6 МПа (16 кгс/см2) и максимальной рабочей температуры до +425 °С. В задвижках 30с41нж применяется двухдисковый клин. Уплотнение шпинделя - сальниковое.  В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.

Тип: Задвижка клиновая с выдвижным шпинделем.

Принцип действия задвижки 30с41нж

При вращении маховика получает вращение резьбовая втулка, преобразующая вращательное движение в поступательное движение шпинделя и клина, тем самым открывая или закрывая проходное сечение.

Условия эксплуатации клиновой задвижки 30с41нж :

• Температура рабочей среды: от - 40 до + 425°С;
• Рабочая среда: Рабочая среда: вода, воздух, пар, аммиак, жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У;
• Направление потока среды: любое;

Технические данные клиновой задвижки 30с41нж :

• Привод: ручное (маховик);
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: вертикальное, маховиком или электроприводом вверх, допускается отклонение до 90° в любую сторону;
• Регламентирующий документ задвижки 30с41нж: ТУ3741-001-07533604-94;
• Класс герметичности по ГОСТ 9544-93:  «А»;
• Номер чертежа ЗКЛ2-16;
• Таблица-фигура: 30с41нж;

Материалы основных деталей клиновой задвижки 30с41нж :

• Материал изделия (корпус): сталь 20Л;
• Материал изделия (крышка): сталь 20;
• Материал изделия (клин): сталь 30х13 , сталь 20 с наплавкой;
• Материал изделия (шпиндель): сталь 20х13;
• Материал изделия (набивка сальника): АГИ;
• Материал изделия (маховик): сталь 20Л;
• Материал изделия (наплавка на кольце в корпусе, наплавка на клине): тип 20х13;

Показатели надежности клиновой задвижки 30с41нж :

• Средний срок службы: 10 лет;
• Наработка на отказ, циклов: 400;
• Полный средний ресурс, циклов: 2000;




  Устройство стальной клиновой задвижки 30с41нж (задвижка ЗКЛ2-16):



  Обозначения схемы:

  1. Корпус;
  2. Крышка;
  3. Клин;
  4. Шпиндель;
  5. Маховик.




     Указания мер безопасности при монтаже задвижки 30с41нж :

     • К монтажу, эксплуатации и обслуживанию задвижек 30с41нж  допускается персонал, прошедший соответствующее обучение по устройству задвижек, правилам техники безопасности, требованиям ТО, и имеющий навыки работы с запорной арматурой.
     • Обслуживающий персонал, производящий регламентные работы, разборку, сборку и ремонт задвижки, должен пользоваться исправным инструментом, иметь индивидуальные средства защиты и соблюдать требования пожарной безопасности. Возможные неисправности и способы их устранения, порядок разборки и сборки задвижек, правила хранения и транспортирования приведены в руководстве по эксплуатации.
     • Для обеспечения безопасной работы задвижки 30с41нж  категорически запрещается:
     • – использовать задвижки на рабочие параметры, превышающие указанные в данном ТО
     • – эксплуатация задвижек при отсутствии эксплуатационной документации.
     • – производить опрессовку трубопровода давлением выше рабочего при закрытом затворе задвижки.
     • – разбирать задвижку, находящуюся под давлением.
     • – необходимо установить фильтр магнитно-механической очистки по направлению потока среды до задвижек.
