Задвижка 31с587нж ДУ 300

                                                                              Задвижка 31с587нж Ду300

Задвижка под электропривод 31с587нж Ду300 применяется в качестве запорного устройства с дистанционным управлением на трубопроводах транспортирующих воду, воздух, пар, аммиак, природ­ный газ, нефть, неф­тепродукты, жидкие и газообразнык уг­леводородные сре­ды при максимальном давлении среды 4,0 МПа (40 кгс/см2) и максимальной рабочей температуры до +300 °С. В задвижках 31с587нж Ду300 применяется двухдисковый клин. Уплотнение шпинделя - сальниковое.  В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.

Принцип действия задвижки 31с587нж Ду300

При подаче электрического тока на электропривод задвижки, получает вращение резьбовая втулка, преобразующая вращательное движение в поступательное движение шпинделя и клина, тем самым открывая или закрывая проходное сечение.

Условия эксплуатации клиновой задвижки 31с587нж Ду300:

• Температура рабочей среды: от - 40 до + 300°С;
• Температура окружающей среды: от -40 до +40°С;
• Рабочая среда: вода, пар, масла, нефть, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды по отношению к которым материалы корпуса задвижки коррозионностойки;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У1;
• Направление потока среды: любое;

Технические данные клиновой задвижки 31с587нж Ду300:

• Привод: электропривод;
• Номинальное давление PN, МПа (кгс/см²): 4,0 (40);
• Геометрия затвора: клиновый;
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: приводом вверх с допустимым отклонением от вертикали до 90° в любую сторону;
• Регламентирующий документ: ТУ 257.000.4.0000.00, ТУ 3741-001-07057596-2002, ТУ 3741-001-00218162-2005, ТУ 3741-001-07533604-94;
• Класс герметичности по ГОСТ 9544-93:  «А»;
• Номера чертежей: ТД 13016, ЗКЛП;
• Таблица-фигура: 31с587нж Ду300;

Материалы основных деталей клиновой задвижки 31с587нж Ду300:

• Материал изделия (корпус, крышка, клин): сталь 25Л;
• Материал изделия (шпиндель): сталь 20Х13;
• Материал изделия (прокладка, уплотнение): ТРГ;
• Материал изделия (наплавка на клине и корпусе): сталь 20Х13;

Показатели надежности клиновой задвижки 31с587нж Ду300:

• Средний срок службы клиновой задвижки 31с587нж Ду300: не менее 12 лет;
• Гарантийная наработка, циклов: 500;
• Полный средний ресурс, циклов: 2500;

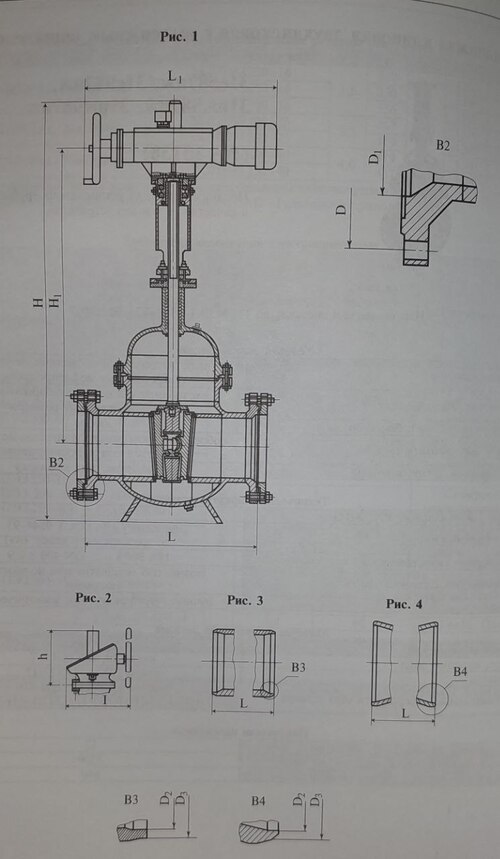

  Габаритные и присоединительные размеры клиновой задвижки 31с587нж Ду300:
