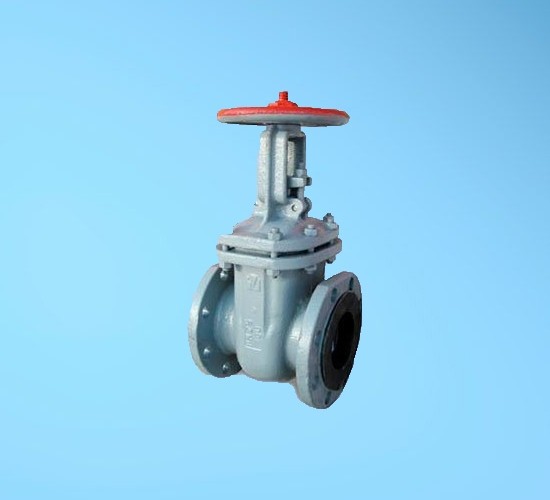

Задвижка 30с99нж ДУ 50

                                                                                Задвижка 30с99нж

Задвижка 30с99нж применяется в качестве запорного устройства на трубопроводах транспортирующих воду, воздух, пар, аммиак, природ­ный газ, нефть, неф­тепродукты, жидкие и газообразнык уг­леводородные сре­ды при максимальном давлении среды 2,5 МПа (25 кгс/см2) и максимальной рабочей температуры до +425 °С. В задвижках 30с99нж применяется двухдисковый клин. Уплотнение шпинделя - сальниковое.  В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.

Условия эксплуатации клиновой задвижки 30с99нж:

• Температура рабочей среды: до + 425°С;
• Температура окружающей среды: от -40 до +40°С;
• Рабочая среда: природный газ, вода, пар, нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У, УХЛ;
• Направление потока среды: любое;

Технические данные клиновой задвижки 30с99нж:

• Привод: ручной;
• Номинальное давление PN, МПа (кгс/см²): 2,5 (25);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: любое;
• Регламентирующий документ: ТУ 3741-001-00218162-2005, ТУ 3741-001-54634853-2002, ТУ 3741-043-00218147-2005;
• Класс герметичности по ГОСТ 9544-93:  «А»;
• Номера чертежей: ТД 13025, ТЛ 13001, ЗКЛ2-25;
• Таблица-фигура: 30с99нж;

Материалы основных деталей клиновой задвижки 30с99нж:

• Материал изделия (корпус, крышка, маховик): сталь 20Л;
• Материал изделия (шпиндель): сталь 20Х13;
• Материал изделия (прокладка): паронит ПБМ;
• Материал изделия (набивка сальника): ТРГ;

Показатели надежности клиновой задвижки 30с99нж:

• Средний срок службы задвижки 30с99нж: не менее 10 лет;
• Гарантийная наработка, циклов: 500;
• Средний ресурс не менее, циклов: 2500;




  Габаритные и присоединительные размеры задвижки 30с99нж




  Материалы основных деталей задвижки 30с99нж

  1) Корпус Сталь 20Л; 2) Диски Сталь 20Л, 20Х13; 3) Шпиндель 20Х13, 14Х17Н2; 4) Прокладка Паронит ПМБ; 5) Крышка Сталь 20Л; 6) Гайка Сталь 25; 7) Шпилька Сталь 35; 8) Набивка сальника ТРГ; 9) Сальник Сталь 20Л; 10) Гайка Сталь 25; 11) Болт откидной Сталь 35; 12) Втулка резьбовая Лц 40С; 13) Маховик Сталь 20Л; 14) Контргайка Сталь 35; 15) Шпонка Сталь 40Х; 16) Ось 20Х13,14Х17Н2. Допускается изготовление деталей и уплотнительных поверхностей из других материалов, по свойствам не уступающим указанным выше.
