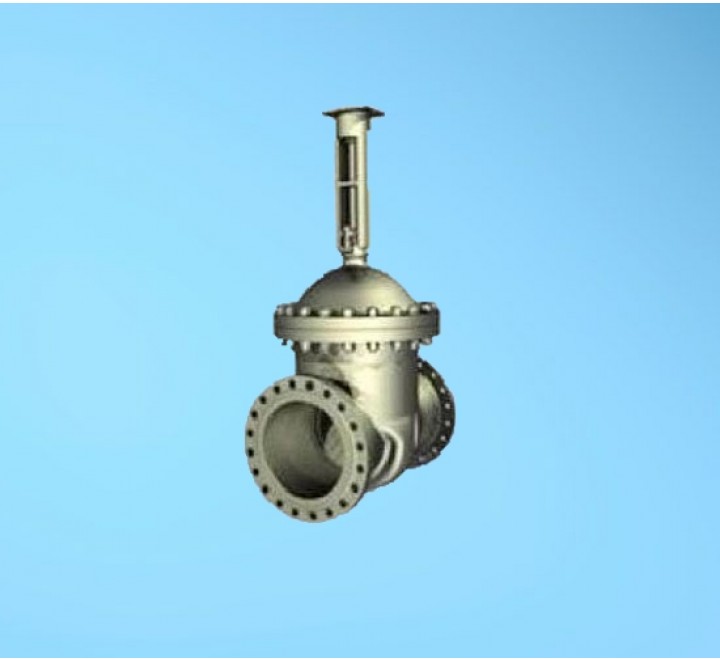

Задвижка 30с999нж

Задвижка под электропривод 30с999нж применяется в качестве запорного устройства с дистанционным управлением на трубопроводах транспортирующих воду, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразнык углеводородные среды при максимальном давлении среды 2,5 МПа (25 кгс/см2) и максимальной рабочей температуры до +425 °С. В задвижках 30с999нж применяется двухдисковый клин. Уплотнение шпинделя - сальниковое. В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.

Задвижка под электропривод 30с999нж подлежит сертификации и отвечает всем предъявленным нормам и стандартам.

Стальные клиновые задвижки 30с999нж чаще всего применяются на системах отопления городов с высокой этажностью, где помимо высокого температурного режима, важна и герметичность при перекрытии потока среды, поэтому стальные задвижки 30с999нж выпускаются по классу герметичности затвора не ниже «C» в соответствии с ГОСТ 9544-93 и последующих.

Основные технические данные и параметры задвижки 30с999нж

Тип: Задвижка клиновая с выдвижным шпинделем под электропривод.

Рабочая среда: Жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ, газоконденсат, вода пар и другие жидкости и газы неагрессивные к примененным в задвижке материалам.

Скорость коррозии корпусных деталей не более 0,1 мм/год.

Температура рабочей среды: от минус 40 оС до плюс 425 оС, окружающего воздуха не ниже минус 40оС.

Условное рабочее давление: PN 2,5 МПа (25 кгс/см2).

Присоединение к трубопроводу: присоединительные размеры по ГОСТ 12815-80, исполнение 3, ряд 2 (по умолчанию).

Материал основных деталей: 20Л.

Класс герметичности: А, В, С по ГОСТ 9544-2005 (по заказу потребителя).

Внимание! Задвижки, предназначенные для газообразных, взрывопо-жароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».

Управление: электропривод.

Установочное положение: любое.

Климатическое исполнение: в соответствии с ГОСТ 15150-69 категория 1 (для ручных задвижек) и категория 2 (для электроприводных), исполнения "У1".

Схема задвижки клиновой 30с999нж

30с999нж с электроприводом

Расшифровка 30с999нж

30 — тип арматуры — задвижка
с — материал корпуса — углеродистая сталь
9 — с электроприводом
99 — номер модели
нж — материал уплотнения — нержавеющая сталь

Дополнительные характеристики 30с999нж

клиновая — седла расположены под углом относительно друг друга, а при закрытии клин плотно входит в промежуток между ними
фланцевая — стыкуется с элементами трубопроводов с помощью фланцевых соединителей
с выдвижным шпинделем — конструкция предусматривает наружное расположение ходовой гайки и резьбы шпинделя, который при вращении совершает поступательное движение
задвижка клиновая 30с999нж ду50, ду80, ду100, ду150, ду200, ду250, ду300, ду350, ду400, ду500, ду600.

30с999нж с электроприводом принцип работы: при вращении маховика получает вращение резьбовая втулка, преобразующая вращательное движение в поступательное движение шпинделя и клина, тем самым открывая или закрывая проходное сечение

Преимущества:

Широкая сфера эксплуатации задвижки 30с999нж обусловлена ее преимуществами:

несложным устройством;
повышенной прочностью и надежностью;
длительным сроком службы, до 50 лет;
устойчивостью к агрессивным воздействиям, износу, коррозии;
возможностью применения при значительных минусовых и плюсовых температурах;
обеспечением герметичности при перекрытии потока.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

Снимать задвижки с трубопровода при наличии в нем рабочей среды; применять ключи большие по размеру, чем требуется и удлинители к ключам для крепежных деталей;производить разборку задвижек при наличии давления рабочей среды в трубопроводе; использовать задвижки на параметры; эксплуатировать задвижки при поврежденных гарантийных пломбах; задвижки, независимо от среды, рабочего давления и температуры применять на трубопроводах подверженных вибрации; производить замену сальниковой набивки, поднабивку или подтяжку сальника при наличии давления в системе.

Характеристики

Диаметр условный,мм	50
Рабочая среда	Вода, Газ, Масла, нефть, Пар
Температура среды, °C	от -40 до +425
Рабочее давление, МПа	2,5
