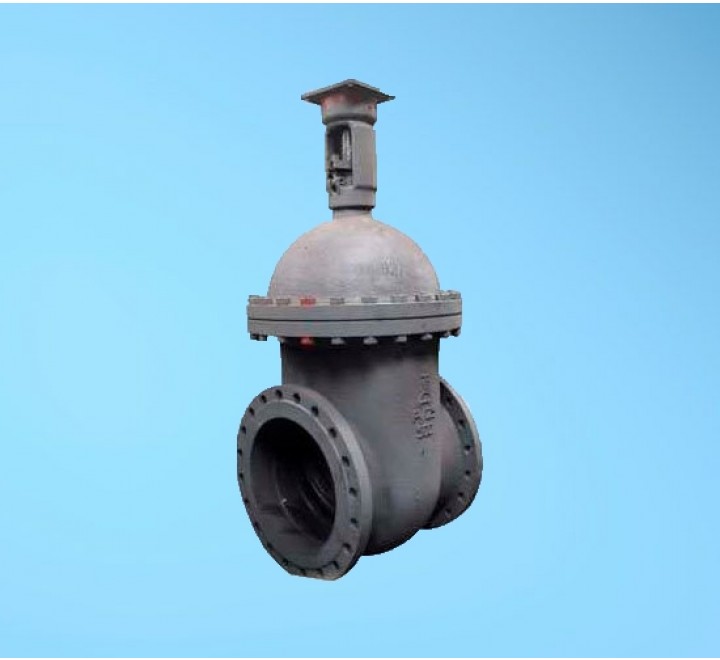

Задвижка клиновая литая 30с927нж с невыдвижным шпинделем применяются в трубопроводах для перекрытия потока рабочей среды. Используется данный вид задвижек в трубопроводах диаметром 400, 500, 600 и 800 мм и условным давлением до 2,5 МПа. Такие задвижки 30с927нж эффективны в качестве запорных устройств на воду и пар, и при этом работают при температурах до 300 градусов Цельсия. Как правило, задвижки 30с927нж бывают полнопроходными. Управление данным видом задвижки осуществляется с помощью редуктора или электропривода. Присоединение к трубопроводу - фланцевое или под приварку.

Характеристики

Диаметр условный,мм	400
Давление PN (кгс/см2)	25
Способ монтажа	под приварку
Класс герметичности	B,D
Материал исполнения корпусной детали:	сталь 20Л
Способ изготовления основной корпусной части	литая
Материал исполнения уплотнительных колец:	НЖ-нержавеющая сталь
Тип поворотного механизма	ручной (редуктор)
Рабочая среда	вода,пар,газ,жидкие и газообразные неагресивные нефтепродукты
Температура среды, °C	300
Температура окружающей среды -°C (min):	60
Температура окружающей среды +°C (max):	40
Климатическое исполнение	УХЛ-умеренный и холодный климат
Рабочее давление, МПа	4
Устройство движения шпинделя	невыдвижное
Тип затворного механизма	клиновый
Строительная длина, L=мм:	600
Строительная высота, H=мм:	1168
Межосевое расстояние фланцев, D=мм:	550
Масса, кг	706
