Задвижки 30с914нж используются в качестве запорных устройств в трубопроводах, предназначенных для транспортировки различных неагрессивных сред: воды, пара, природного газа, нефтехимических продуктов и других сред на масляной основе, которые не содержат примесей.

Детали корпуса задвижек 30с914нж изготовлены из высококачественной углеродистой стали марки 25Л или 35Л. Поэтому задвижки 30с914нж выдерживают температуру рабочей среды от -40 до +300 градусов Цельсия, давление рабочей среды при этом не должно превышать давления Ру 16.

Конструкция задвижек типа 30с914нж предполагает наличие выдвижного шпинделя и ручного привода в виде маховика. Присоединение задвижек 30с914нж в соответствии с ГОСТ 12815-80 фланцевое, однако, в целях обеспечения максимальной надежности возможно присоединение под приварку. Герметичность задвижек 30с914нж соответствует классу исполнения А.

Характеристики

Диаметр условный,мм	1400
Давление PN (кгс/см2)	16
Способ монтажа	фланец
Класс герметичности	C,D
Материал исполнения корпусной детали:	сталь 20Л
Способ изготовления основной корпусной части	штампованая
Материал исполнения уплотнительных колец:	НЖ-нержавеющая сталь
Тип поворотного механизма	ручной (редуктор)
Рабочая среда	Вода, Газ, Масла, нефть, Пар
Температура среды, °C	+300
Температура окружающей среды -°C (min):	40
Температура окружающей среды +°C (max):	40
Климатическое исполнение	У-умеренный климат
Рабочее давление, МПа	1,6
Устройство движения шпинделя	выдвижное
Тип затворного механизма	клиновый

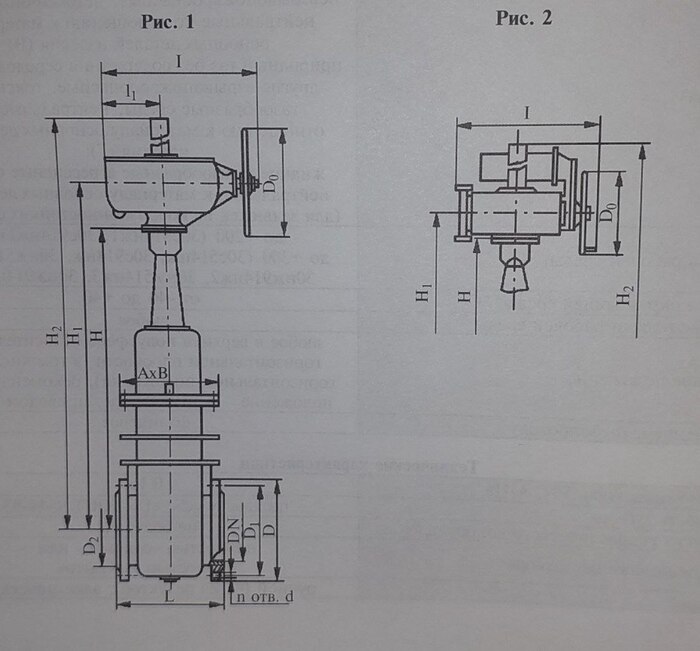

Строительная длина, L=мм:	710
Строительная высота, H=мм:	3922
Межосевое расстояние фланцев, D=мм:	1520
Масса, кг	2421
