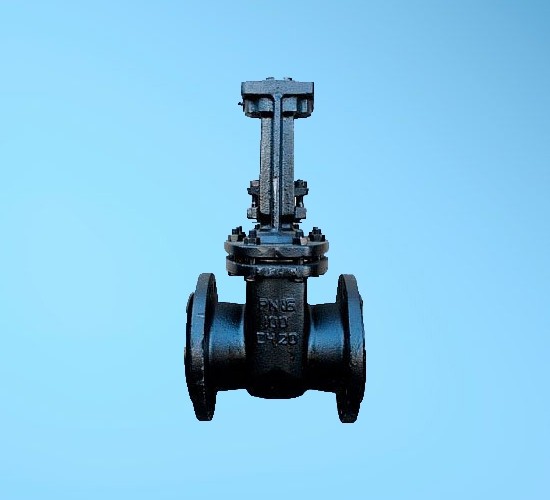

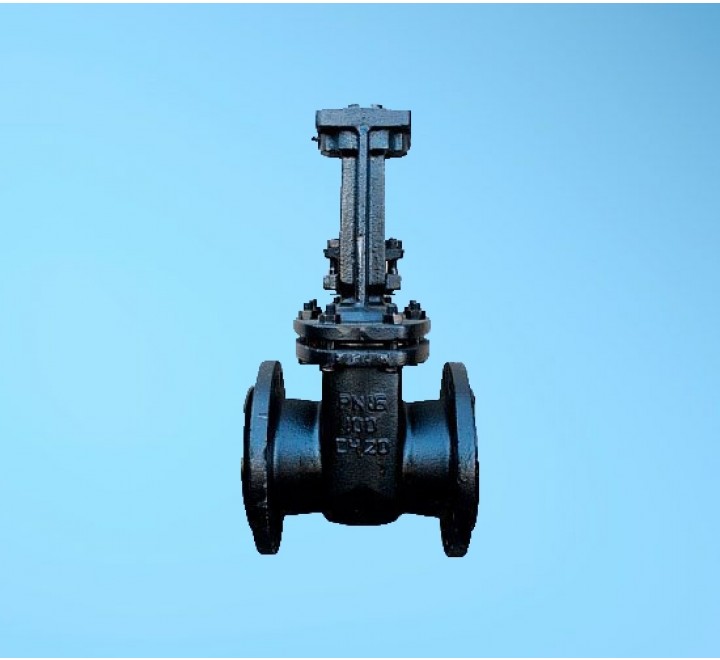

Задвижки 30ч906бр параллельные под электропривод используются в качестве запорного устройства на трубопроводах для перекрывания воды и пара при температуре до 225 градусов Цельсия и давлением Ру-1,0 МПа. При установке задвижек 30ч906бр в наклонном или горизонтальном положении должна быть предусмотрена опора под цилиндр электропривода. Направление подачи рабочей среды - любое. Вид управления – электрический привод. Присоединение муфта кулачковая.На задвижки 30ч906бр устанавливаются электропривода типа: ГЗ-А и ГЗ-Б в зависимости от диаметра. Задвижки 30ч906бр устанавливаются в положении приводом вверх. Задвижки 30ч906бр выпускаются с условными диаметрами от Ду-50 до Ду-400 . Присоединение к трубопроводу фланцевое. Присоединительные фланцы по ГОСТ 12817-80.

Характеристики

Диаметр условный,мм	80
Давление PN (кгс/см2)	10
Способ монтажа	фланец
Класс герметичности	D
Материал исполнения корпусной детали:	СЧ 20
Способ изготовления основной корпусной части	литая
Тип поворотного механизма	электропривод
Рабочая среда	Вода, Пар
Температура среды, °C	225
Температура окружающей среды -°C (min):	15
Температура окружающей среды +°C (max):	40
Климатическое исполнение	У-умеренный климат
Категория размещения	2-открытый воздух без попадания прямых солнечных лучей и без осадков
Рабочее давление, МПа	1,0
Устройство движения шпинделя	выдвижное
Тип затворного механизма	дисковый
Строительная длина, L=мм:	210
Строительная высота, H=мм:	456
Межосевое расстояние фланцев, D=мм:	160
Масса, кг	51,4
