Задвижка 30ч7бк ДУ 80

Добавить отзыв

Пусто

Short Description



Описание

Подробности

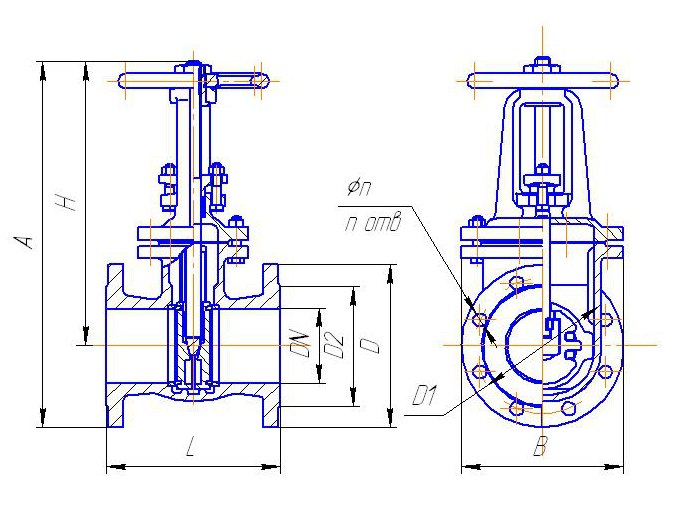

                                                          Задвижка 30ч7бк

Задвижка чугунная параллельная двухдисковая с выдвижным шпинделем 30ч7бк. Применяется в качестве запорного устройства в трубопроводах, транспортирующих топлевный газ. Установочное положение задвижки 30ч7бк: любое, кроме маховиком вниз. Управление задвижки 30ч7бк ручное. Материал основных деталей задвижки чугунной 30ч7бк: корпус, крышка, клин – чугун; шпиндель – сталь 20х13. Материал уплотнительных поверхностей – латунь.

Задвижка чугунная 30ч7бк устанавливается на трубопроводах, транспортирующих топлевный газ при температуре до 100С. Задвижка чугунная 30ч7бк выпускается в Ду: 50, 80, 100, 150, 200. Присоединение к трубопроводу задвижки 30ч7бк: фланцевое по ГОСТ 12815-80.


Основные технические данные задвижки 30ч7бк

Тип: задвижка клиновая параллельная двухдисковая с выдвижным шпинделем.

Условный диаметр: 500 мм.

Условное давление: 0,6 МПа (6 кг/см2).

Пробное давление: 0,4 МПа (4,0 кг/см2).

Рабочая среда: вода.

Температура рабочей среды: 100 оС.

Материал основных деталей: корпус, крышка и клин изготовлены из чугуна.

Тип присоединения: фланцевый с ответными фланцами по ГОСТ 20815-01.

Управление задвижкой: ручной.

Климатическое исполнение: по гост 15150-69 «У».

Температура окружающей среды: от минус 35 до плюс 100 °С.

Направление рабочей среды: любое.

Климатическое исполнение: У1 или Т1 по ГОСТ 15150.

Изготовление и поставка: по ТУ 26-07-1214-79.

Размещение на трубопроводе: любое в верхней полусфере относительно горизонтальной плоскости (в том числе в горизонтальном положении), рекомендуемое положение - вертикальное, приводом вверх. При установке задвижек 30ч7бк в наклонном положении (угол наклона от вертикальной оси свыше 15°), для того чтобы исключить воздействие на трубопровод изгибающего момента из-за смещения центра тяжести изделия, рекомендуется установка опор (подпорок) под бугельный узел задвижек.

Задвижка 30ч7бк может поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).



Характеристики

Характеристики

Диаметр условный,мм 80
Рабочая среда Вода
Температура среды, °C до +100
Рабочее давление, МПа 0,6
Способ крепления Ф
