Задвижка 30ч773бр ДУ 400

                                                          Задвижка 30ч773бр

Задвижка чугунная параллельная с выдвижным шпинделем двухдисковая с гидроприводом 30ч773бр. Применяется в качестве запорного устройства на технологических линиях. Установочное положение задвижки 30ч773бр: любое, кроме гидроприводом вниз. Управление задвижки 30ч773бр гидравлическое. Материал основных деталей задвижки чугунной 30ч773бр: корпус, крышка, клин – чугун; шпиндель – сталь 20х13. Материал уплотнительных поверхностей – латунь.

Задвижка чугунная 30ч773бр устанавливается на технологических линиях в качестве запорного устройства при температуре до 50С. Задвижка чугунная 30ч773бр выпускается в Ду: 400. Присоединение к трубопроводу задвижки 30ч773бр: фланцевое по ГОСТ 12815-80.

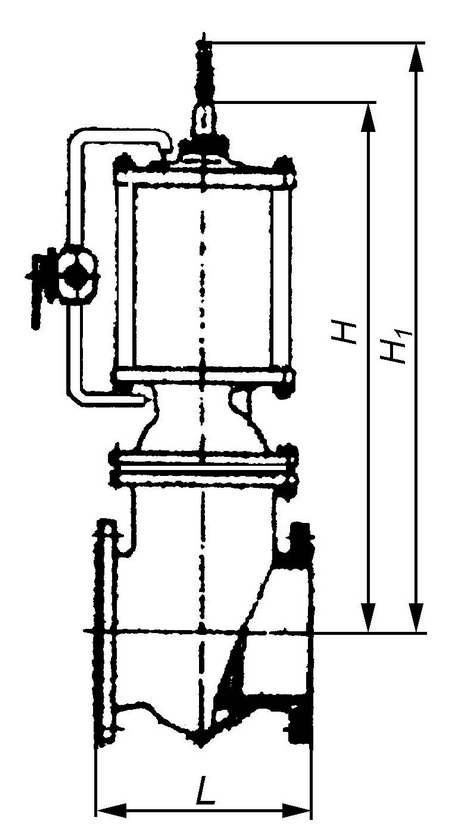

Основные технические данные задвижки 30ч773бр

Тип: задвижка параллельная двухдисковая с выдвижным шпинделем двухдисковая с гидроприводом.

Условный диаметр: 400 мм.

Условное давление: 1,0 МПа (10 кг/см2).

Пробное давление: 0,4 МПа (4,0 кг/см2).

Рабочая среда: вода.

Температура рабочей среды: 50 оС.

Материал основных деталей: корпус, крышка и клин изготовлены из чугуна.

Тип присоединения: фланцевый с ответными фланцами по ГОСТ 20815-01.

Управление задвижкой: гидравлический.

Климатическое исполнение: по гост 15150-69 «У».

Температура окружающей среды: от минус 30 до плюс 50 °С.

Направление рабочей среды: любое.

Климатическое исполнение: У1 или Т1 по ГОСТ 15150.

Изготовление и поставка: по ТУ 26-07-1214-79.

Размещение на трубопроводе: любое в верхней полусфере относительно горизонтальной плоскости (в том числе в горизонтальном положении), рекомендуемое положение - вертикальное, приводом вверх. При установке задвижек 30ч773бр в наклонном положении (угол наклона от вертикальной оси свыше 15°), для того чтобы исключить воздействие на трубопровод изгибающего момента из-за смещения центра тяжести изделия, рекомендуется установка опор (подпорок) под бугельный узел задвижек.

Задвижка 30ч773бр может поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
