Задвижка 30ч515р ДУ 500

                                                          Задвижка 30ч915бр

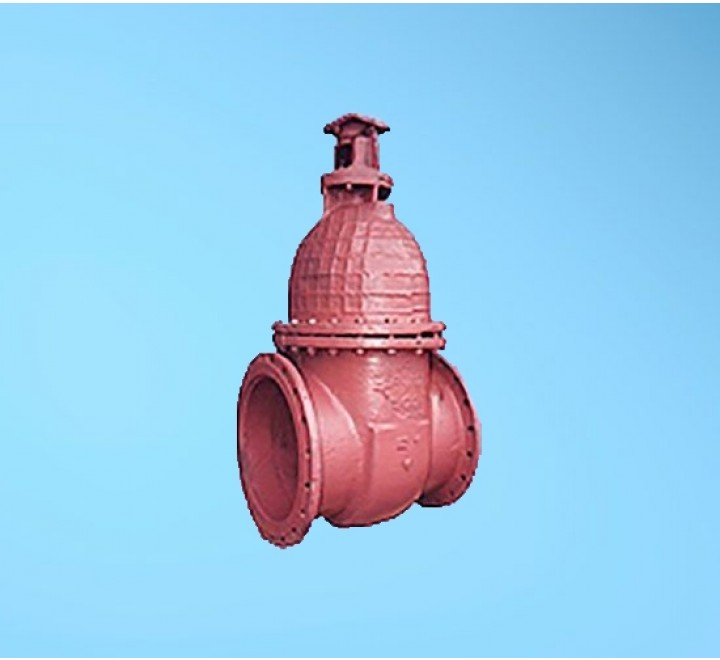

Задвижка клиновая чугунная с невыдвижным шпинделем 30ч515р. Применяется в качестве запорного устройства в трубопроводах, транспортирующих воду. Установочное положение задвижки 30ч515р: любое, кроме электроприводом вниз. Управление задвижки 30ч515р осуществляется с помощью электропривода типа В или Г. Материал основных деталей задвижки чугунной 30ч515р: корпус, крышка, клин – чугун; шпиндель – сталь 20х13. Материал уплотнительных поверхностей – латунь.

Задвижка чугунная 30ч515р устанавливается на трубопроводах, транспортирующих воду при температуре до 115С. Задвижка чугунная 30ч515р выпускается в трёх Ду: 500, 600, 800. Присоединение к трубопроводу задвижки 30ч515р: фланцевое по ГОСТ 12815-80.

Задвижка чугунная 30ч515р соответствует всем требованиям ГОССТАНДАРТА. Задвижка чугунная 30ч515р является ремонтно-пригодной задвижкой. Все организации монтирующие систему горячего или холодного водоснабжения используют в работе задвижки чугунные 30ч515р. На сегодняшний день - нет альтернативы для использования задвижки 30ч515р. Так как задвижка 30ч515р отвечает лучшими показателями по соотношению цена - качество.

Основные технические данные задвижки 30ч515р

Заводское обозначение: задвижка  КЗ 1507-500.

Тип: задвижка клиновая с не выдвижным шпинделем.

Условный диаметр: 500 мм.

Условное давление: 1,0 МПа (10 кг/см2).

Пробное давление: 0,4 МПа (4,0 кг/см2).

Рабочая среда: вода.

Температура рабочей среды: 100 оС.

Материал основных деталей: корпус, крышка и клин изготовлены из чугуна.

Тип присоединения: фланцевый с ответными фланцами по ГОСТ 20815-01.

Управление задвижкой: от электропривода.

Климатическое исполнение: по гост 15150-69 «У».

Температура окружающей среды: от минус 15 до плюс 40 °С.

Направление рабочей среды: любое.

Климатическое исполнение: У1 или Т1 по ГОСТ 15150.

Изготовление и поставка: по ТУ 26-07-1214-79.

Размещение на трубопроводе: любое в верхней полусфере относительно горизонтальной плоскости (в том числе в горизонтальном положении), рекомендуемое положение - вертикальное, приводом вверх. При установке задвижек 30ч515р в наклонном положении (угол наклона от вертикальной оси свыше 15°), для того чтобы исключить воздействие на трубопровод изгибающего момента из-за смещения центра тяжести изделия, рекомендуется установка опор (подпорок) под бугельный узел задвижек.

Задвижка 30ч515р может поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).

Габаритные и присоединительные размеры задвижек 30ч515р
