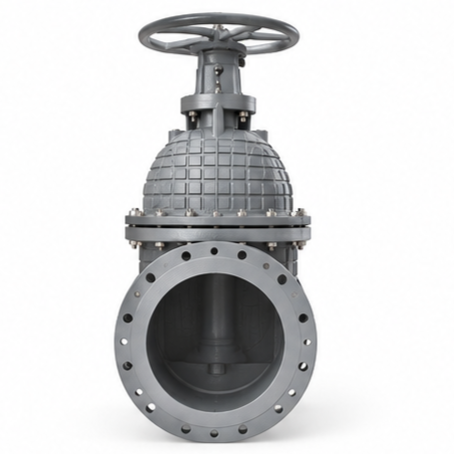

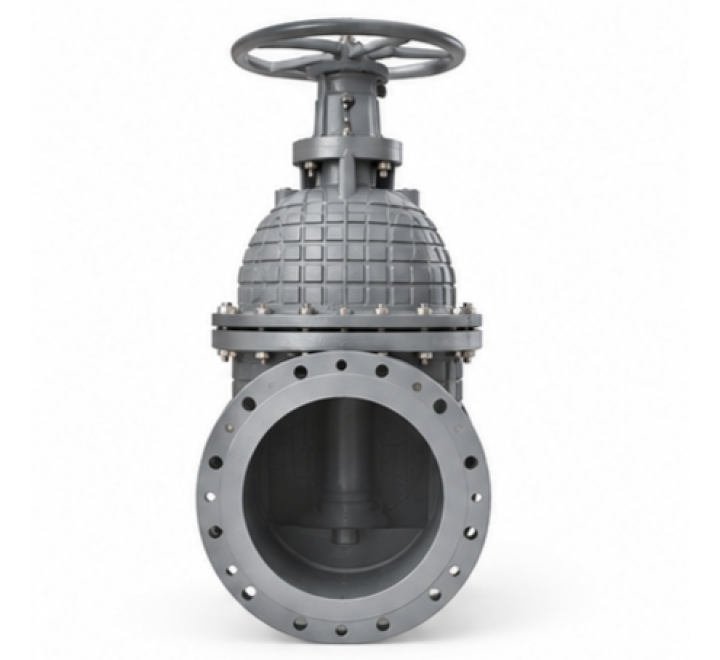

Задвижка 30ч15бр ДУ 500

Назначение задвижки 30ч15бр Ду500

Задвижка 30ч15бр Ду500 — фланцевая задвижка для открытия или перекрытия прохода трубопровода. Шпиндель невыдвижной.

Условный проход модели — Ду500. Номинальное давление — 1,0 МПа.

Где применяется задвижка 30ч15бр Ду500

Задвижку применяют как запорное устройство на трубопроводах воды.

Применимость к конкретной среде проверяют по её составу и совместимости с материалами деталей. Давление и температура системы должны соответствовать выбранному исполнению.

Конструктивные особенности задвижки 30ч15бр Ду500

Материал корпуса: СЧ 20. Для затвора указан класс герметичности D. Присоединение к трубопроводу: фланец. Фланцевое соединение позволяет отсоединить изделие при обслуживании или замене без резки трубы.

Монтаж задвижки 30ч15бр Ду500

Перед установкой очистите трубопровод от загрязнений. Установочное положение задвижки 30ч15бр: любое, кроме электроприводом вниз. При подготовке места установки учитывайте размеры и массу модели: строительная длина 700 мм, масса 870 кг. Обеспечьте доступ к изделию для осмотра и обслуживания. Монтаж выполняют по эксплуатационной документации выбранного исполнения.

Эксплуатация и обслуживание

Изделие используют как запорное устройство для открытия или перекрытия прохода трубопровода. При эксплуатации необходимо соблюдать допустимые параметры выбранного исполнения.

• Соблюдайте номинальное давление 1,0 МПа.
• Проверяйте плотность соединений и состояние доступных для осмотра деталей.
• Разборку и обслуживание выполняйте после сброса давления.

Маркировка и обозначения задвижки 30ч15бр Ду500

При оформлении заявки укажите полное обозначение: Задвижка 30ч15бр Ду500.

Ду500 — условный проход 500 мм.

Дополнительное обозначение изделия: задвижка КЗ 1507-500.

Климатическое исполнение: У-умеренный климат.

Чертёж и устройство

Подойдёт ли задвижка 30ч15бр Ду500 для вашей системы

Перед заказом сверьте условный проход Ду500, номинальное давление 1,0 МПа. Проверьте совместимость рабочей среды с материалами изделия и способ присоединения. Для помощи с подбором сообщите менеджеру среду, давление и температуру.

Оплата и доставка

Для заказа задвижки 30ч15бр Ду500 направьте запрос с параметрами системы. Цену, наличие, комплектацию и срок отгрузки уточняйте при оформлении заявки.

Условия доставки по Москве и России приведены в разделе «Оплата и доставка».
