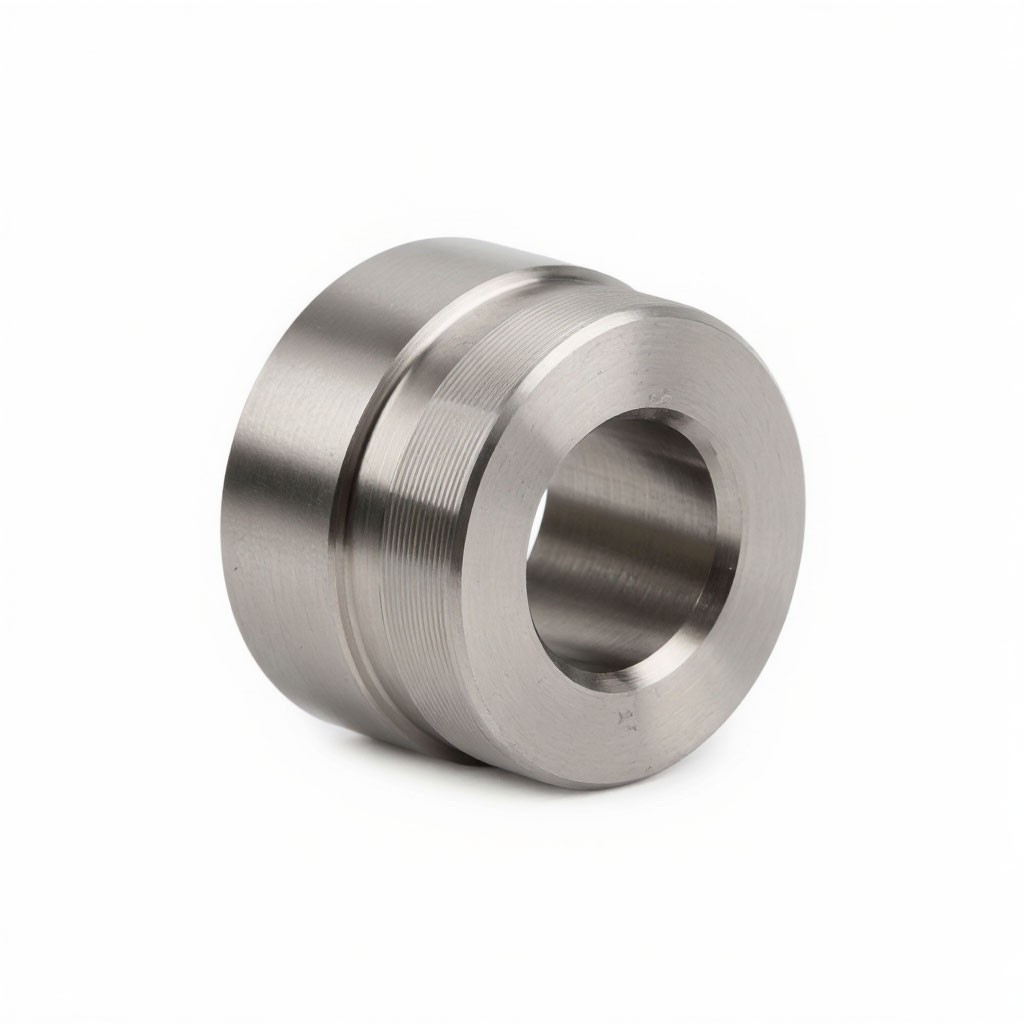

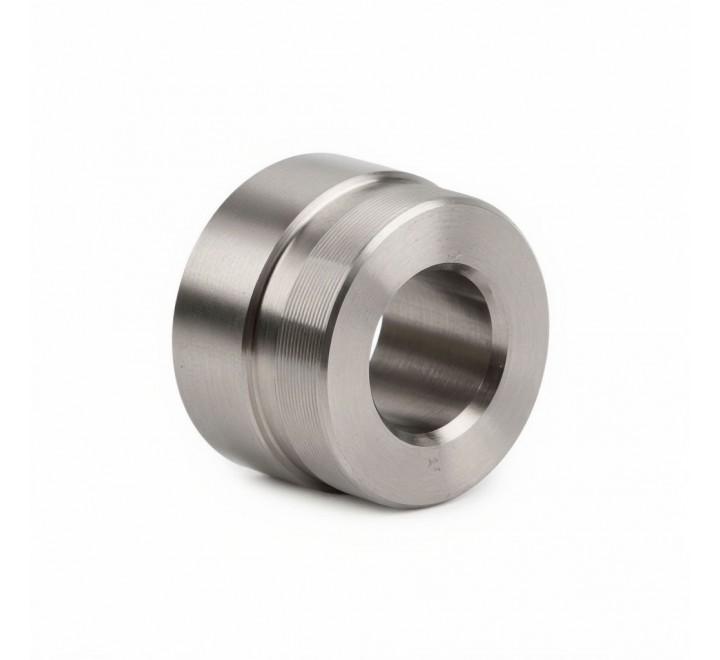

Втулка защитная насоса СЭ 1250-140-11

Добавить отзыв

17 730 руб.

Комплектация *

Втулка защитная 819.01.140.02
Втулка защитная 819.01.140.04
Втулка защитная 819.01.140.04-I
Втулка защитная 819.01.142.02 +6 489 руб.
Втулка защитная 819.01.142.03 +6 489 руб.
Втулка защитная 819.01.143.02

* Обязательные поля

17 730 руб.

Кол-во:

Описание

Подробности

Назначение
Ответственный элемент роторной сборки центробежного насоса СЭ 1250-140-11 высокой производительности, обеспечивающий защиту вала от абразивного, коррозионного и механического износа в зонах контакта с уплотнениями и подшипниками. Предназначена для сохранения геометрии вала, поддержания точных рабочих зазоров, обеспечения герметичности сальникового узла и продления ресурса дорогостоящих роторных компонентов.

Принцип работы
Втулка устанавливается на вал насоса в критических зонах (сальниковая камера, подшипниковые опоры, контактные поверхности уплотнений). При вращении ротора она воспринимает радиальные и осевые нагрузки от набивки, механических уплотнений или смазочных колец, предотвращая прямой контакт с основным валом. Гладкая цилиндрическая поверхность, точные допуски и подобранный материал обеспечивают минимальное трение, стабильную работу уплотнительного узла и равномерное распределение нагрузок. Выбор материала исполнения определяется агрессивностью перекачиваемой среды, температурным режимом и требуемым ресурсом.

Технические характеристики

Параметр	819.01.140.02	819.01.140.04	819.01.140.04-I	819.01.142.02	819.01.142.03	819.01.143.02
Номер чертежа	819.01.140.02	819.01.140.04	819.01.140.04-I	819.01.142.02	819.01.142.03	819.01.143.02
Материал	20Х13-б (нерж. сталь)	Сталь В45 (Сталь 45)	В45 (Сталь 45)	СЧ-20 (чугун)	СЧ20 (чугун)	Сталь 30Х13 (нерж.)
Масса, кг	4,20	3,30	1,42	4,80	5,20	5,00
Рабочая температура	от –40 °C до +120 °C	от –40 °C до +80 °C	от –40 °C до +80 °C	от –40 °C до +80 °C	от –40 °C до +80 °C	от –40 °C до +120 °C
Твёрдость	HRC 25–35 / до 45 после ТО	HB 200–230 / HRC 40–48 после ТО	HB 200–230	HB 90–110	HB 90–110	HRC 30–45
Шероховатость рабочей поверхности	Ra ≤ 0,8 мкм	Ra ≤ 0,8 мкм	Ra ≤ 0,8 мкм	Ra ≤ 1,6 мкм	Ra ≤ 1,6 мкм	Ra ≤ 0,8 мкм
Совместимые среды	Вода, солесодержащие, слабоагрессивные среды	Вода, технические жидкости	Вода, технические жидкости	Вода, технические жидкости	Вода, технические жидкости	Коррозионные, химически активные среды

Габаритные размеры

Точные размеры строго регламентируются указанными чертежами. Разница в массе обусловлена как плотностью материалов, так и конструктивными ревизиями (длина, наружный диаметр, наличие фланцев, канавок или стопорных пазов). Ориентировочные диапазоны:

819.01.140.02 / 819.01.143.02 (нерж. стали): Øвн 75–100 мм, Øнар 105–135 мм, длина 70–110 мм. Применяются в узлах с повышенными требованиями к коррозионной стойкости.
819.01.140.04 / 819.01.140.04-I (Сталь 45): Øвн 70–90 мм, Øнар 95–125 мм, длина 50–85 мм. Вариант -I отличается укороченной конструкцией или изменённым профилем посадочного бурта.
819.01.142.02 / 819.01.142.03 (СЧ20): Øвн 80–105 мм, Øнар 110–140 мм, длина 80–120 мм. Отличаются конфигурацией уплотнительных канавок или способом фиксации в корпусе/на валу.

При подборе обязательно указывать номер чертежа, материал и позиционное назначение в роторной сборке.

Конструктивное использование и монтаж

Защитные втулки монтируются на вал насоса СЭ 1250-140-11 с фиксацией посадкой с натягом, стопорными кольцами, шпонками или резьбовыми втулками. Работают в едином контуре с сальниковой набивкой, механическими уплотнениями или подшипниковыми втулками.

Требования к монтажу:

Тщательная очистка вала и внутреннего отверстия втулки от консервационной смазки, окалины, заусенцев и следов коррозии;
Контроль геометрии посадочного места вала (отсутствие конусности, эллипсности, рисок); шероховатость Ra ≤ 0,8 мкм;
Для обеспечения посадки с натягом: нагрев втулки до 100–150 °С (масляная ванна/индуктор) или охлаждение вала; запрессовка с использованием оправки без ударных нагрузок;
Контроль осевого положения втулки относительно смежных элементов ротора с помощью щупов или индикаторов;
Нанесение тонкого слоя совместимой смазки на рабочие поверхности перед установкой уплотнений;
После установки проверить свободное вращение ротора, отсутствие заеданий и биений;
Запрещается применять ударные методы монтажа во избежание деформации точных поверхностей или микротрещин.

Область применения

Детали предназначены для эксплуатации в составе центробежных насосов серии СЭ 1250-140-11 на промышленных объектах повышенной мощности:

системы водоснабжения и водоотведения большой производительности;
тепловые и атомные электростанции (сетевые, циркуляционные и подпиточные контуры);
нефтепереработка и нефтехимическая промышленность;
химическое производство и работа с реагентами;
металлургическое, машиностроительное и горнодобывающее производство;
магистральные насосные станции, мелиорация и ирригационные системы.

Рекомендуется для работы с водой, техническими жидкостями и средами с повышенными требованиями к коррозионной и эрозионной стойкости при температуре окружающей среды от –40 °C до +50 °C.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–10 лет или 15 000–30 000 моточасов (зависит от материала и условий эксплуатации)
Факторы снижения ресурса: абразивные примеси в перекачиваемой среде, кавитация, нарушение соосности вала, перегрев узла, работа с загрязнённой средой, химическая деградация материала, неправильный монтаж
Признаки критического износа: увеличение радиального зазора, подтекание рабочей среды через сальник, повышенная вибрация в зоне уплотнения, видимые дефекты рабочих поверхностей (выработка, трещины, сколы, задиры, коррозионные язвы)
Рекомендация: при замене защитных втулок проводить диагностику состояния вала, посадочного места корпуса, сальникового уплотнения и подшипниковых опор; поверхность вала в зоне контакта должна иметь шероховатость не хуже Ra 0,8 мкм; рекомендуется заменять втулки комплектом при капитальном ремонте уплотнительного или роторного узла

Характеристики

Материал исполнения	20Х13-б/Cталь В45/Сталь В45/Серый чугун СЧ20/Срый чугун СЧ20/Cталь 30Х13
Вес,(кг)	4,20/3,30/1,42/4,80/5,20/5,00
