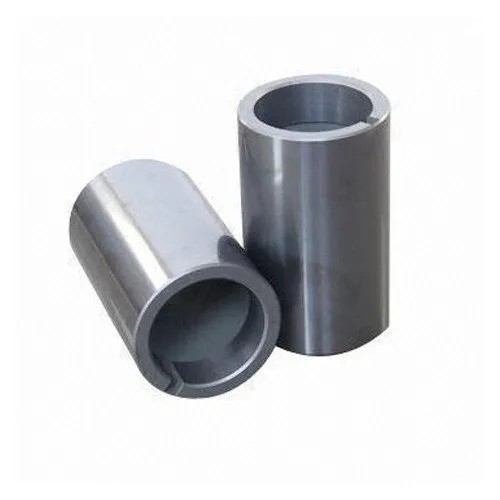

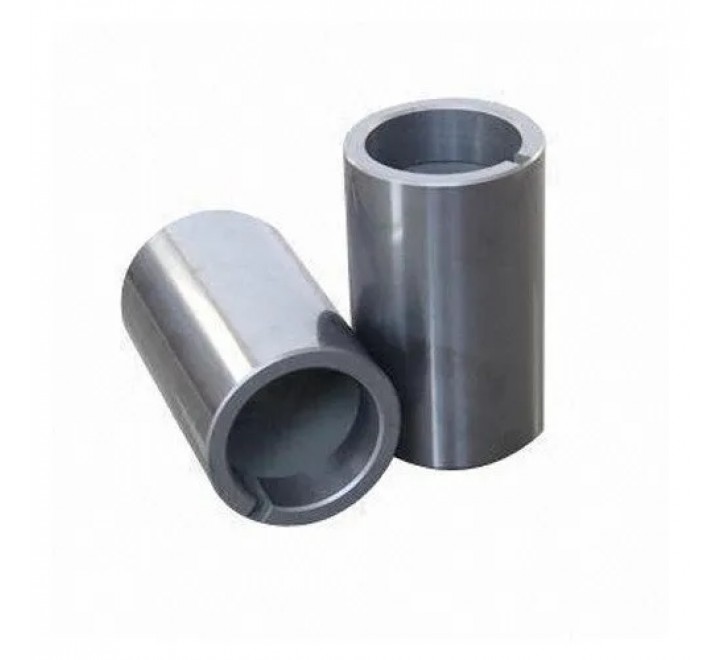

Ответственный элемент конструкции центробежного насоса Д 2000-100 двустороннего входа высокой производительности. Указанные чертежи соответствуют защитным втулкам из серого чугуна СЧ20 различного функционального назначения: стандартная защитная/сальниковая втулка (Н06.010.50.02), её модифицированная ревизия (Н06.010.50.02-01) и усиленная втулка уплотнительного контура повышенной массы (Н06.010.50.03). Предназначены для защиты вала от абразивного и коррозионного износа в зоне сальникового уплотнения, направления уплотнительных элементов, формирования герметичных рабочих зазоров и обеспечения стабильной работы роторной группы в условиях высоких гидравлических нагрузок.

Принцип работы
Втулки устанавливаются на вал насоса в критической зоне контакта с сальниковой набивкой или торцевым уплотнением. При вращении ротора они воспринимают радиальные и осевые нагрузки от уплотнительных элементов, предотвращая прямой контакт набивки с основным валом. Гладкая цилиндрическая поверхность, точные допуски и материал исполнения из серого чугуна СЧ20 обеспечивают минимальное трение, стабильную работу уплотнительного узла, эффективное демпфирование вибраций и длительный ресурс узла. Высокое внутреннее демпфирование чугуна снижает передачу вибраций на вал и подшипниковые опоры.

Технические характеристики

Параметр	Н06.010.50.02	Н06.010.50.02-01	Н06.010.50.03
Номер чертежа	Н06.010.50.02	Н06.010.50.02-01	Н06.010.50.03
Материал исполнения	Серый чугун СЧ20	Серый чугун СЧ20	Серый чугун СЧ20
Масса, кг	5,10	5,10	9,20
Рабочая температура	от –40 °C до +80 °C	от –40 °C до +80 °C	от –40 °C до +80 °C
Твердость	HB 90–110	HB 90–110	HB 90–110
Шероховатость рабочей поверхности	Ra ≤ 1,6 мкм	Ra ≤ 1,6 мкм	Ra ≤ 1,6 мкм
Тип соединения с валом	Посадка с натягом / стопорные элементы	Посадка с натягом / стопорные элементы	Посадка с натягом / фиксация штифтами или резьбой
Предел прочности при растяжении	≥ 200 МПа	≥ 200 МПа	≥ 200 МПа
Совместимые среды	Вода, технические жидкости, слабоагрессивные среды	Вода, технические жидкости, слабоагрессивные среды	Вода, технические жидкости, среды с умеренным абразивом

Габаритные размеры

Значительная разница в массе между исполнениями обусловлена конструктивным назначением и областью установки:

Н06.010.50.02 / Н06.010.50.02-01 (СЧ20, 5,10 кг): Цилиндрическая защитная/сальниковая втулка стандартного исполнения. Ориентировочные параметры: внутренний диаметр 80–100 мм, наружный диаметр 105–130 мм, длина 70–95 мм. Применяется в зоне сальникового уплотнения для защиты вала от износа набивкой или торцевым уплотнением. Индекс -01 обозначает заводскую ревизию с незначительной корректировкой конфигурации посадочного бурта, толщины стенки или расположения стопорных канавок при сохранении присоединительных размеров.
Н06.010.50.03 (СЧ20, 9,20 кг): Усиленная защитная втулка повышенной массы. Ориентировочные параметры: внутренний диаметр 90–115 мм, наружный диаметр 125–155 мм, длина 95–125 мм. Предназначена для работы в зонах с повышенными механическими нагрузками, в критических уплотнительных контурах или для насосов с увеличенным диаметром вала. Большая масса обеспечивает повышенную жёсткость, улучшенное демпфирование вибраций и увеличенный ресурс при эксплуатации с абразивными примесями.

Точные геометрические параметры, допуски на посадочные поверхности, конфигурация уплотнительных канавок и размеры крепёжных элементов строго определяются указанными чертежами. При подборе обязательно указывать номер чертежа и позиционное назначение в сборочной ведомости насоса.

Конструктивное использование и монтаж

Втулки устанавливаются на вал насоса Д 2000-100 в зоне сальникового уплотнения. Фиксируются посадкой с натягом, стопорными кольцами, резьбовыми втулками или штифтами в зависимости от конструктивного исполнения. Работают в едином узле с сальниковой набивкой или механическим уплотнением, предотвращая смещение уплотнительных элементов и защищая вал от износа.

Требования к монтажу:

Обязательная очистка посадочного места вала от загрязнений, консервационной смазки, окалины, заусенцев и следов коррозии;
Контроль геометрических размеров и шероховатости посадочных поверхностей (контроль отсутствия конусности, эллипсности и рисок);
Для обеспечения посадки с натягом: нагрев втулки до 80–120 °С или охлаждение вала; запрессовка с использованием оправки без ударных нагрузок;
Запрещается прилагать ударные нагрузки при монтаже во избежание микротрещин и сколов в чугуне СЧ20;
Нанесение тонкого слоя совместимой смазки на рабочие поверхности перед установкой уплотнений;
Контроль соосности и свободного вращения вала после сборки;
После установки проверить радиальный зазор между втулкой и ответной деталью согласно паспорту насоса;
Для втулки Н06.010.50.03 (масса 9,20 кг) рекомендуется использование подъёмных приспособлений для безопасного монтажа.

Область применения

Детали предназначены для эксплуатации в составе центробежных насосов серии Д 2000-100 на промышленных объектах высокой мощности:

магистральные системы водоснабжения и водоотведения;
тепловые и атомные электростанции (циркуляционные, сетевые и подпиточные контуры);
нефтепереработка и нефтехимическая промышленность;
металлургическое, машиностроительное и горнодобывающее производство;
крупные насосные станции, мелиорация и ирригационные системы;
промышленные объекты с высокими требованиями к надёжности оборудования.

Рекомендуется для работы с водой и техническими жидкостями при температуре окружающей среды от –40 °C до +50 °C при соблюдении регламентов технического обслуживания и контроля состояния уплотнительного узла.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 12 000–20 000 моточасов
Факторы снижения ресурса: абразивные загрязнения в перекачиваемой среде, коррозия, нарушение соосности вала, перегрев узла, механические удары при монтаже, кавитационные воздействия, работа с загрязнённой средой, вибрационные нагрузки сверх допустимых
Признаки критического износа: увеличение радиального зазора, подтекание рабочей среды через сальник, повышенная вибрация в зоне уплотнения, характерный скрип или заедание при вращении вала, видимые дефекты рабочих поверхностей (выработка, трещины, сколы, задиры)
Рекомендация: при замене втулок проводить диагностику состояния вала, сальникового уплотнения, посадочного места корпуса и уплотнительных колец; поверхность вала в зоне контакта должна иметь шероховатость не хуже Ra 0,8 мкм; рекомендуется заменять втулки комплектом при капитальном ремонте уплотнительного узла

Характеристики

Материал исполнения	Серый чугун СЧ20/Серый чугун СЧ20/Серый чугун СЧ20
Вес,(кг)	5,10/5,10/9,20
