Описание

Подробности

Назначение

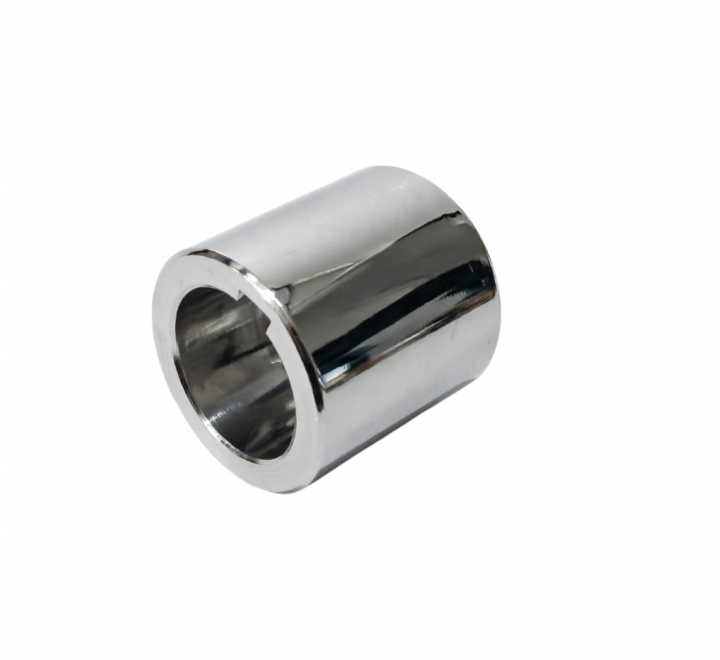

Ответственный элемент уплотнительного узла вакуумного насоса ВВН 1-0,75, обеспечивающий направление и защиту сальникового уплотнения вала. Предназначена для предотвращения осевых и радиальных смещений сальника, защиты вала от абразивного износа в зоне уплотнения и обеспечения герметичности выхода вала из корпуса насоса.

Принцип работы
Втулка устанавливается в посадочное место корпуса насоса или сальниковой камеры и работает в паре с уплотнительными элементами (манжетами, кольцами, набивкой). При вращении вала втулка воспринимает боковые нагрузки от уплотнения, предотвращая прямой контакт сальника с корпусом и снижая износ сопрягаемых деталей. Гладкая внутренняя поверхность и точные допуски обеспечивают стабильное положение уплотнения и минимизируют утечки рабочей среды.

Технические характеристики

Параметр	Значение
Номер чертежа	Определяется конструкторской документацией
Материал исполнения	Серый чугун СЧ20
Масса	Определяется по факту взвешивания
Рабочая температура	от –40 °C до +80 °C
Твердость	HB 90–110
Шероховатость внутренней поверхности	Ra ≤ 1,6 мкм
Тип соединения с корпусом	Прессовая посадка / резьбовое соединение
Совместимые среды	Атмосферный воздух, индустриальные масла, промышленные условия

Габаритные размеры (типовые)

Наружный диаметр: 50–80 мм
Внутренний (рабочий) диаметр: 25–45 мм
Общая длина: 40–70 мм

Точные геометрические параметры, допуски и конфигурация посадочных поверхностей определяются конструкторской документацией и могут отличаться в зависимости от модификации насоса. При подборе детали рекомендуется указывать заводской номер оборудования или прикладывать чертёж заменяемого элемента.

Конструктивное использование и монтаж

Втулка сальника устанавливается в корпус насоса ВВН 1-0,75 со стороны выхода вала и фиксируется прессовой посадкой, стопорным кольцом или резьбовой втулкой. Работает в едином узле с сальниковым уплотнением, предотвращая смещение уплотнительных элементов и защищая вал от износа.

Требования к монтажу: обязательная очистка посадочного места от загрязнений и заусенцев, контроль диаметра и шероховатости поверхности, аккуратная установка без перекосов (рекомендуется использовать оправку), проверка свободного хода вала после сборки. Запрещается прилагать ударные нагрузки при монтаже. Перед установкой сальника рекомендуется нанести тонкий слой рекомендованной смазки на рабочую поверхность втулки.

Область применения

Деталь предназначена для эксплуатации в составе вакуумных насосов серии ВВН 1-0,75 на промышленных объектах:

химическая и нефтехимическая промышленность;
нефтепереработка и добыча;
системы вакуумной формовки, сушки и деаэрации;
машиностроение, металлургическое и энергетическое производство;
полиграфическое и упаковочное оборудование.

Рекомендуется для работы в условиях промышленной эксплуатации при температуре окружающей среды от –40 °C до +50 °C при соблюдении режимов технического обслуживания и контроля состояния уплотнительного узла.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 15 000–25 000 моточасов
Факторы снижения ресурса: абразивные загрязнения в зоне уплотнения, коррозия, нарушение соосности вала, перегрев узла, механические удары при монтаже
Признаки критического износа: увеличение радиального зазора, подтекание масла или рабочей среды через сальник, повышенная вибрация в зоне уплотнения, характерный скрип или заедание при вращении вала
Рекомендация: при замене втулки целесообразно проводить диагностику состояния вала, сальникового уплотнения, посадочного места корпуса и уплотнительных колец; поверхность вала в зоне контакта должна иметь шероховатость не хуже Ra 0,8 мкм
